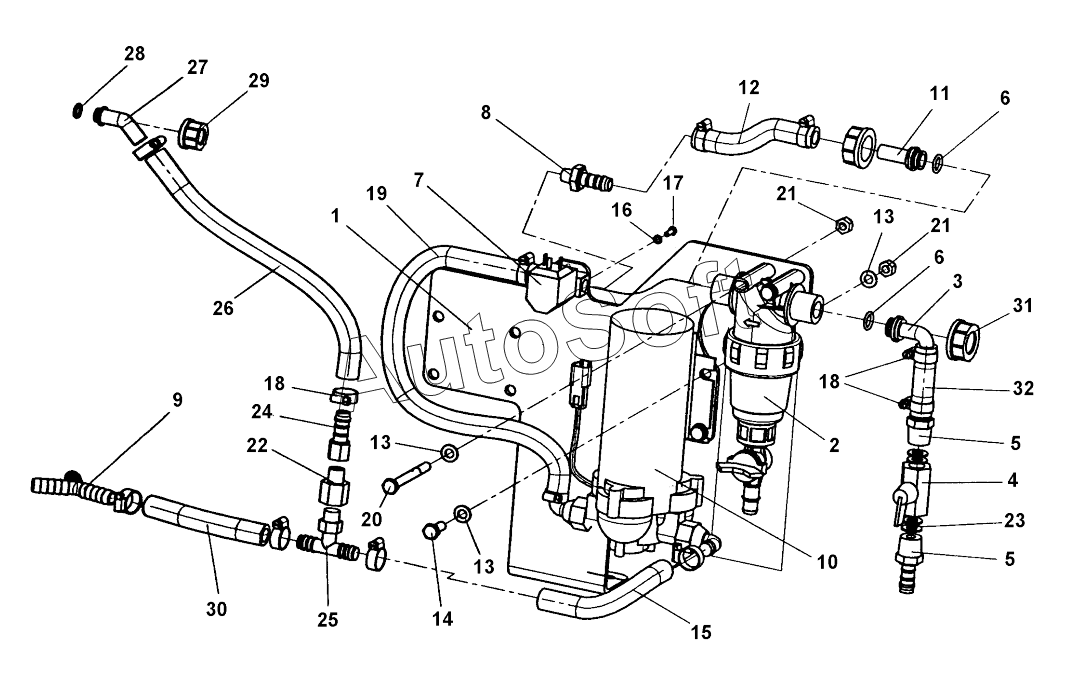

Каталог запасных частей к технике: DYNAPAC CP275 (2014). Sprinkling pump mount
1
2
2
2
2
2
2
2
2
2
3
4
5
5
6
6
7
8
9
10
1
1
2
2
11
12
13
13
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Sprinkler pump | |
| 1 | 4***1 | Sprinkler plate | |
| 1 | 4***0 | Clip | |
| 2 | 4***9 | Valve | |
| 2 | 4***9 | Valve | |
| 2 | 4***8 | Gasket | |
| 2 | 4***8 | Gasket | |
| 2 | 4***9 | Filter element | |
| 2 | 4***9 | Filter element | |
| 2 | 4***9 | O-ring | |
| 2 | 4***9 | O-ring | |
| 2 | 4***5 | Water filter | |
| 2 | 4***2 | Hose connection | |
| 2 | 4***2 | Hose connection | |
| 3 | 4***0 | Hose connection | |
| 4 | 4***9 | Ball valve | |
| 5 | 4***4 | Hose connection | |
| 6 | 4***2 | O-ring 70 | |
| 7 | 4***8 | Solenoid valve | |
| 8 | 4***2 | Hose connection | |
| 9 | 4***7 | Hose connection | |
| 10 | 4***9 | Sprinkler pump | |
| 11 | 4***9 | Hose connebtion swivel | |
| 12 | 4***4 | Plastic hose | |
| 13 | 4***9 | Washer | |
| 14 | 4***3 | Hex. screw | |
| 15 | 4***4 | Plastic hose | |
| 16 | 4***8 | Steel plain washer | |
| 17 | 4***2 | Screw | |
| 18 | 4***2 | Hose clamp | |
| 19 | 4***4 | Plastic hose | |
| 20 | 4***0 | Screw | |
| 21 | 4***3 | Hexagon lock nut | |
| 22 | 4***3 | Bypass valve | |
| 23 | 4***3 | Gasket | |
| 24 | 4***5 | Hose connection | |
| 25 | 4***9 | Connector | |
| 26 | 4***4 | Plastic hose | |
| 27 | 4***2 | Hose connection | |
| 28 | 4***0 | O-ring 70 | |
| 29 | 4***7 | Swivel nut | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***9 | Swivel nut | |
| 32 | 4***4 | Plastic hose |
