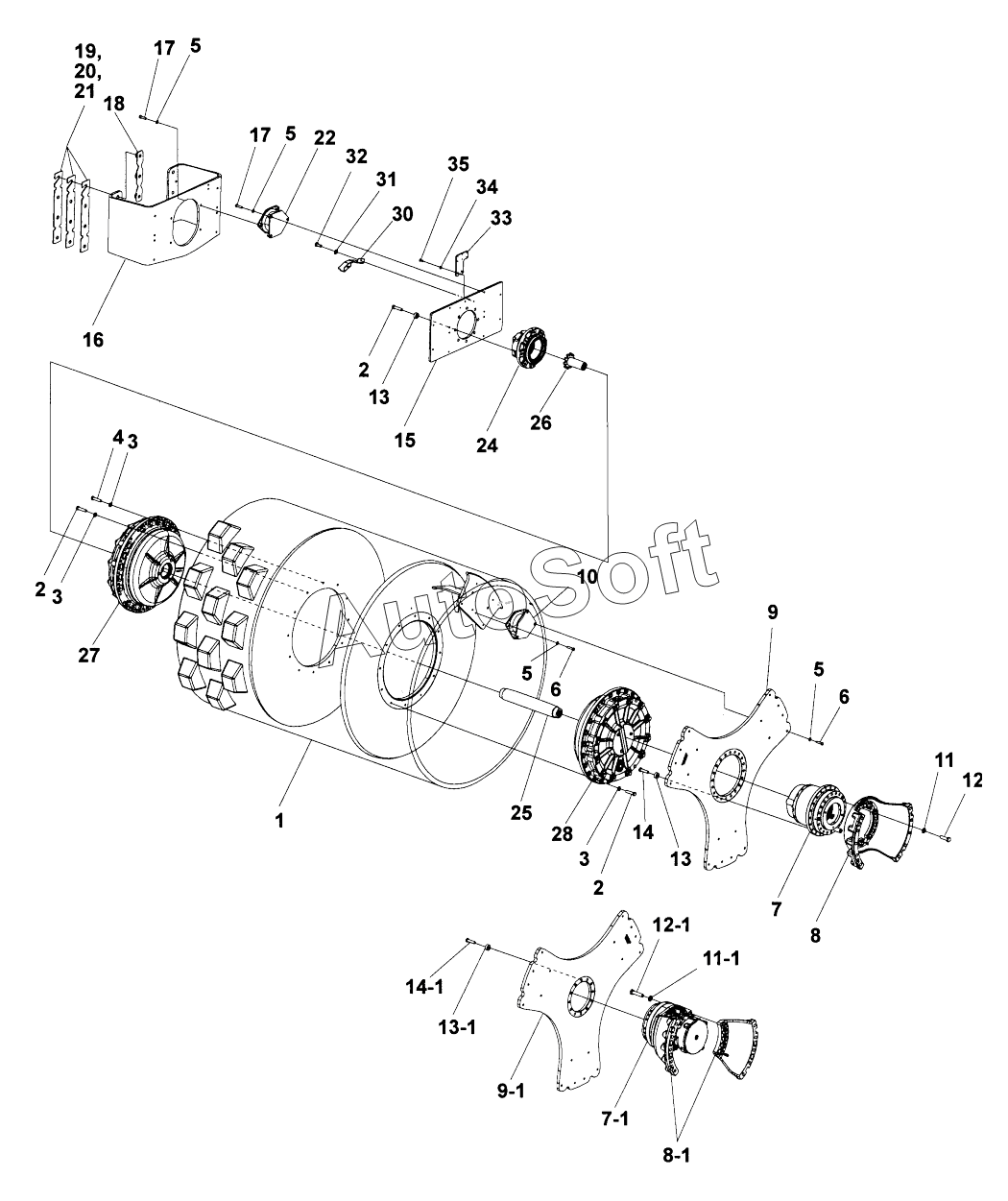

Каталог запасных частей к технике: DYNAPAC CA2500D-PD (2018). Drum, cpl
27
16
17
17
18
19
20
21
22
24
25
25
26
15
27
27
27
28
28
30
31
32
33
34
35
8-1
1
1
4700335659
2
2
2
3
3
3
4
5
5
5
6
6
7
7-1
8
1
9
9-1
10
11
11-1
12
12-1
13
13
13-1
14
14-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700335659 | 4***9 | Padfoot | |
| 1 | 4***3 | Drum | |
| 1 | 4***4 | Drum, pad | |
| 1 | 4***4 | Drum | |
| 10 | 4***2 | Shock absorber | |
| 11 | 4***3 | Steel plain washer | |
| 11-1 | 4***0 | Washer | |
| 12 | 4***6 | Hexagon head screw | |
| 12-1 | 4***3 | Hexagon head screw | |
| 13 | 4***4 | Spacer | |
| 13-1 | 4***4 | Spacer | |
| 14 | 4***9 | Screw | |
| 14-1 | 4***8 | Hex. head screw | |
| 15 | 4***8 | Bracket | |
| 16 | 4***3 | Bracket | |
| 17 | 4***2 | Hexagon screw w Tuflok | |
| 18 | 4***0 | Nut-plate | |
| 19 | 4***4 | Shim | |
| 2 | 4***2 | Screw | |
| 20 | 4***5 | Shim | |
| 21 | 4***6 | Shim | |
| 22 | 4***8 | Shock absorber | |
| 24 | V***r | Vibration motor adapter | |
| 25 | 4***2 | Drive shaft | |
| 25 | 4***5 | Drive shaft | |
| 26 | T***e | Tooth wheel module | |
| 27 | 4***0 | Drum cartridge, vibration side | |
| 27 | 4***1 | Drum cartridge, vibration side | |
| 27 | 4***5 | Drum cartridge with shaft nut, vibration side | |
| 27 | 4***6 | Drum cartridge with shaft nut, vibration side | |
| 28 | 4***5 | Drum cartridge, drive side | |
| 28 | 4***6 | Drum cartridge, drive side | |
| 3 | 4***2 | Steel plain washer | |
| 30 | 4***9 | Protective casing | |
| 31 | 4***6 | Steel plain washer | |
| 32 | 4***3 | Hex. screw | |
| 33 | 4***3 | Plate | |
| 34 | 4***1 | Washer | |
| 35 | 4***1 | Hex. screw | |
| 4 | 4***1 | Air breather screw | |
| 5 | 4***1 | Washer | |
| 6 | 4***4 | Hexagon screw Tuflok | |
| 7 | 4***6 | Drum gear | |
| 7-1 | 4***8 | Hydraulic motor | |
| 8 | 4***1 | Bracket | |
| 8-1 | 4***3 | Bracket | |
| 9 | 4***9 | Driving disc | |
| 9-1 | 4***5 | Driving disc |
