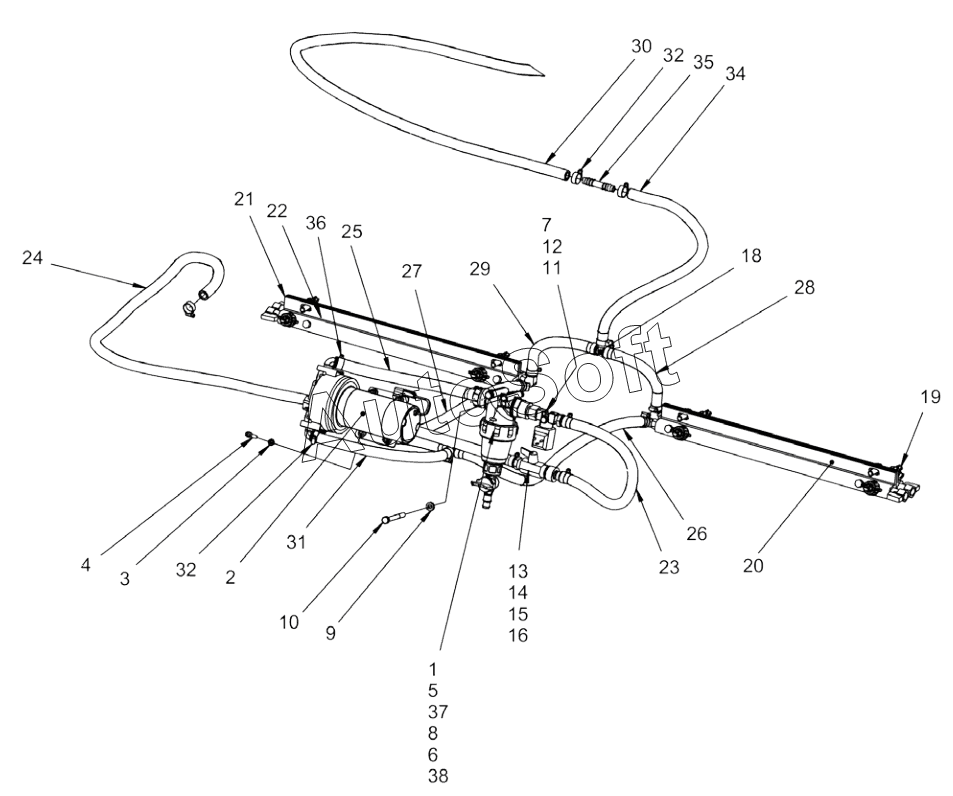

Каталог запасных частей к технике: DYNAPAC CC4200C VI (2020). Sprinkler pump module, combi rear
1
1.1
1.2
1.3
1.4
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Water filter | |
| 1.1 | 4***9 | O-ring | |
| 1.2 | 4***9 | Filter element | |
| 1.3 | 4***8 | Gasket | |
| 1.4 | 4***9 | Valve | |
| 10 | 4***9 | Screw | |
| 11 | 4***8 | Solenoid valve | |
| 12 | 4***2 | Hose connection | |
| 13 | 4***9 | Ball valve | |
| 14 | 4***4 | Hose connection | |
| 15 | 4***5 | Quick disconnect coupling | |
| 16 | 4***7 | Quick coupling | |
| 18 | 4***5 | Hose connection | |
| 19 | S***e | Sprinkler pipe module, wheel | |
| 2 | 4***5 | Sprinkler pump | |
| 20 | S***e | Sprinkler pipe module, wheel | |
| 21 | S***e | Sprinkler pipe module, wheel | |
| 22 | S***e | Sprinkler pipe module, wheel | |
| 23 | 4***4 | Plastic hose | |
| 24 | 4***4 | Plastic hose | |
| 25 | 4***3 | Hose reinforced | |
| 26 | 4***4 | Plastic hose | |
| 27 | 4***4 | Plastic hose | |
| 28 | 4***4 | Plastic hose | |
| 29 | 4***4 | Plastic hose | |
| 3 | 4***8 | Steel plain washer | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***4 | Plastic hose | |
| 32 | 4***2 | Hose clamp | |
| 34 | 4***4 | Plastic hose | |
| 35 | 4***8 | Hose connection, plastic | |
| 36 | 4***3 | Hose clamp | |
| 37 | 4***2 | O-ring 70 | |
| 38 | 4***8 | O-ring 70 | |
| 4 | 4***8 | Screw | |
| 5 | 4***0 | Hose connection swivel | |
| 6 | 4***1 | Reducer nipple | |
| 7 | 4***5 | Hose connection | |
| 8 | 4***9 | Swivel nut | |
| 9 | 4***6 | Steel plain washer |
