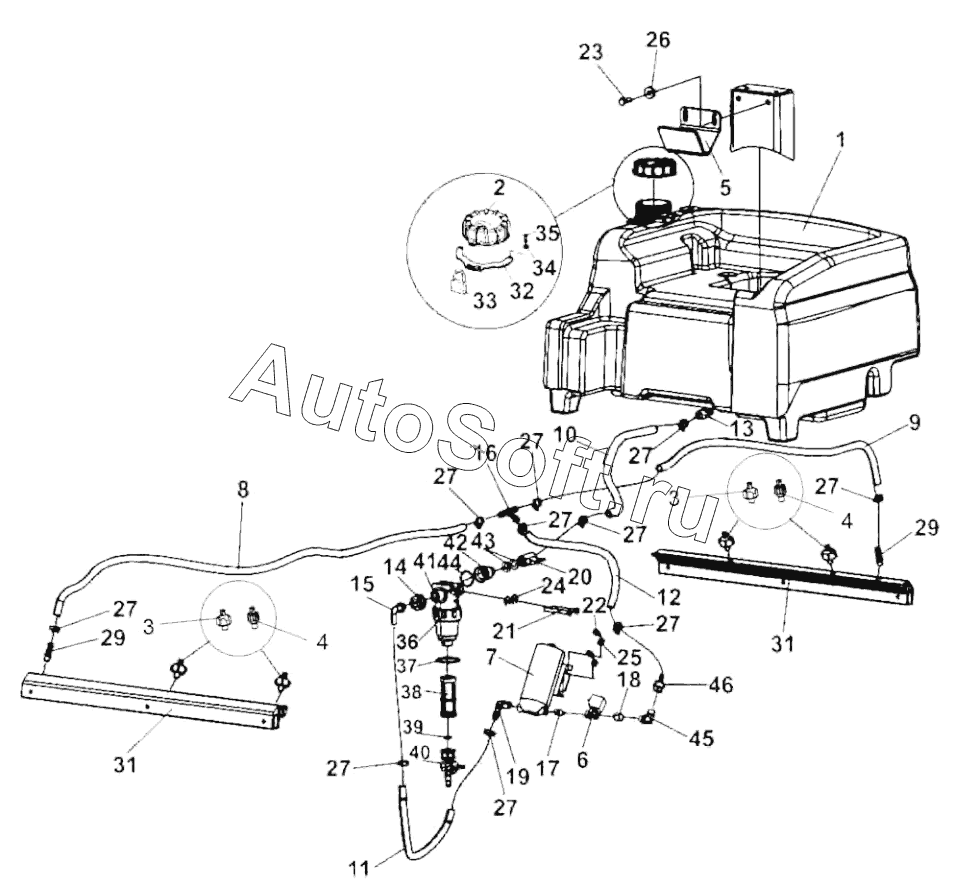

Каталог запасных частей к технике: DYNAPAC CC1000 (2019). Sprinkler system
34
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
29
29
31
31
32
33
18
35
36
37
38
39
40
41
42
43
44
45
46
6
2
3
3
4700392509
4700392509
4700392510
4700392510
4700393697
4700393697
4
4
4812124323
4812124323
4812124324
4812124324
4812124325
4812124325
4700160268
4700160268
4812124327
4812124327
5
1
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4700160268 | 4***8 | O-ring | |
| 4700392509 | 4***9 | Retainer, nozzle, strainer, yellow | |
| 4700392510 | 4***0 | Gasket | |
| 4700393697 | 4***7 | Nozzle and strainer, yellow | |
| 4812124323 | 4***3 | Cap, blue | |
| 4812124324 | 4***4 | Strainer | |
| 4812124325 | 4***5 | Gasket | |
| 4812124327 | 4***7 | Nozzle | |
| 1 | 4***8 | Water tank, cpl | |
| 2 | 4***7 | Tank cap | |
| 3 | 4***1 | Spraying nozzle, cpl | |
| 4 | 4***1 | Spraying nozzle, cpl | |
| 5 | 4***5 | Bracket | |
| 6 | 4***3 | Solenoid valve | |
| 7 | 4***2 | Water pump | |
| 7 | 4***1 | Sprinkler pump | |
| 8 | 4***4 | Plastic hose | |
| 9 | 4***4 | Plastic hose | |
| 10 | 4***4 | Plastic hose | |
| 11 | 4***4 | Plastic hose | |
| 12 | 4***4 | Plastic hose | |
| 13 | 4***4 | Hose connection | |
| 14 | 4***9 | Swivel nut | |
| 15 | 4***0 | Hose connection | |
| 16 | 4***5 | Hose connection | |
| 17 | 4***1 | Straight connector | |
| 18 | 4***5 | Hose connection | |
| 19 | 4***4 | Hose connection | |
| 20 | 4***9 | Ball valve | |
| 21 | 4***0 | Screw | |
| 22 | 4***4 | Socket head cap screw | |
| 23 | 4***9 | Hex. screw | |
| 24 | 4***0 | Washer | |
| 25 | 4***6 | Steel plain washer | |
| 26 | 4***7 | Washer | |
| 27 | 4***2 | Hose clamp | |
| 29 | 4***7 | Hose connection | |
| 31 | S***e | Sprinkler pipe/bracket | |
| 32 | 4***5 | Lock bracket | |
| 33 | 4***1 | Pad lock | |
| 34 | 4***1 | Washer | |
| 35 | 4***8 | Screw | |
| 36 | 4***5 | Water filter | |
| 37 | 4***9 | O-ring | |
| 38 | 4***9 | Filter element | |
| 39 | 4***8 | Gasket | |
| 40 | 4***9 | Valve | |
| 41 | 4***2 | O-ring 70 | |
| 42 | 4***1 | Reducer nipple | |
| 43 | 4***3 | Gasket | |
| 44 | 4***3 | O-ring | |
| 45 | 4***8 | Connector | |
| 46 | 4***7 | Hose connection |
