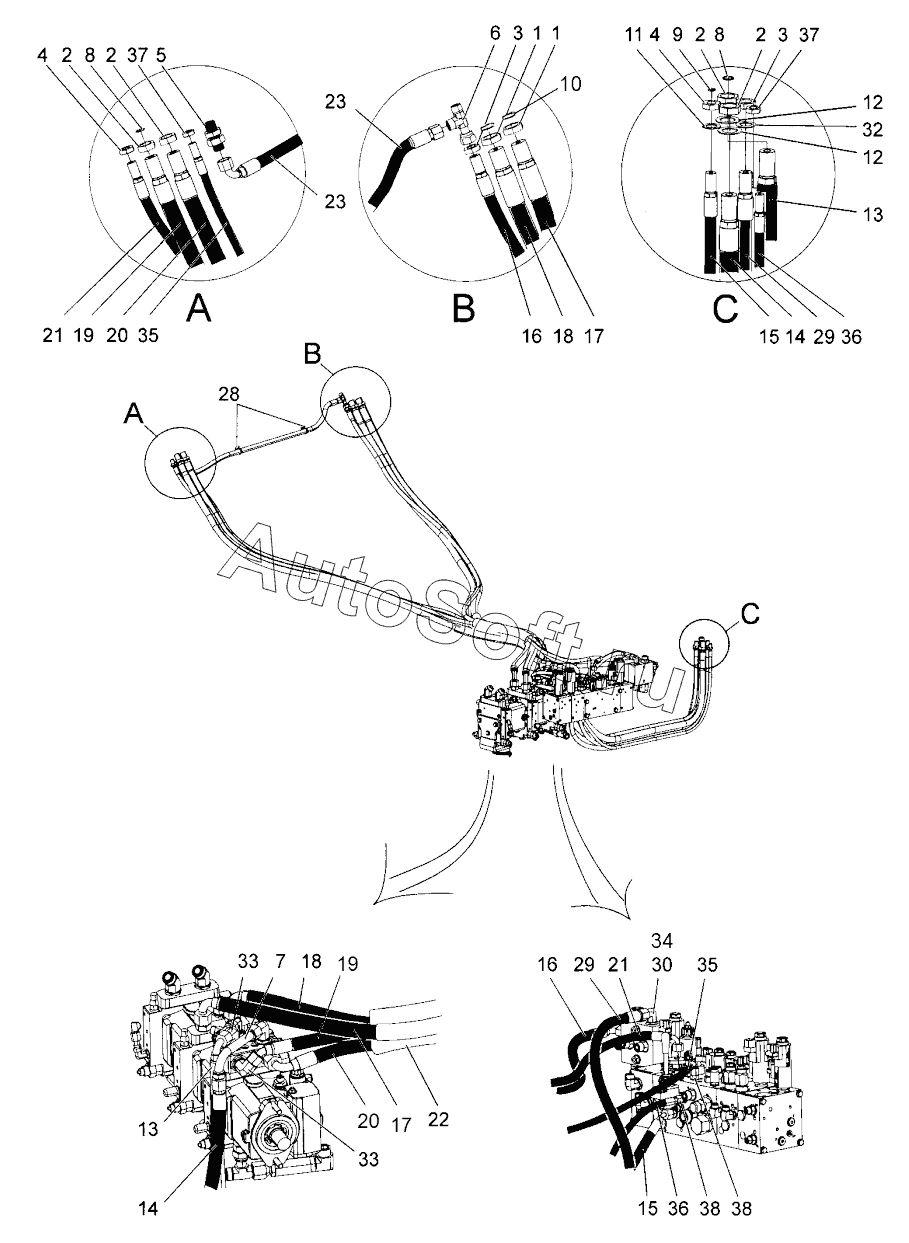

Каталог запасных частей к технике: DYNAPAC CC2200 (2020). Hydraulic system, frame
30
18
18
19
19
20
20
21
21
22
23
23
28
29
29
17
17
32
33
33
34
35
35
36
36
37
37
38
38
1
1
16
16
15
15
14
14
13
13
12
12
11
10
9
8
8
7
6
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Nut | |
| 2 | 4***3 | Nut | |
| 3 | 4***2 | Nut | |
| 4 | 4***1 | Nut | |
| 5 | 4***4 | Bulkhead union | |
| 6 | 4***8 | Adapter | |
| 7 | 4***8 | Connector | |
| 8 | 4***9 | O-ring | |
| 9 | 4***2 | O-ring | |
| 10 | 4***0 | O-ring | |
| 11 | 4***9 | Lock washer | |
| 12 | 4***0 | Serrated lock washer | |
| 13 | 4***7 | Hydraulic hose | |
| 14 | 4***6 | Hydraulic hose | |
| 15 | 4***8 | Hydraulic hose | |
| 16 | 4***0 | Hydraulic hose | |
| 17 | 4***1 | Hydraulic hose | |
| 18 | 4***2 | Hydraulic hose | |
| 19 | 4***2 | Hydraulic hose | |
| 20 | 4***4 | Hydraulic hose | |
| 21 | 4***5 | Hydraulic hose | |
| 22 | 4***6 | Hose guard | |
| 23 | 4***0 | Hydraulic hose | |
| 28 | 4***2 | Cable tie | |
| 29 | 4***5 | Hydraulic hose | |
| 30 | 4***1 | Elbow 90 orfs | |
| 32 | 4***1 | Serrated lock washer | |
| 33 | 4***1 | Elbow 90 orfs | |
| 34 | 4***2 | Steel plug threaded | |
| 35 | 4***5 | Hydraulic hose | |
| 36 | 4***6 | Hydraulic hose | |
| 37 | 4***0 | Nut | |
| 38 | 4***4 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
