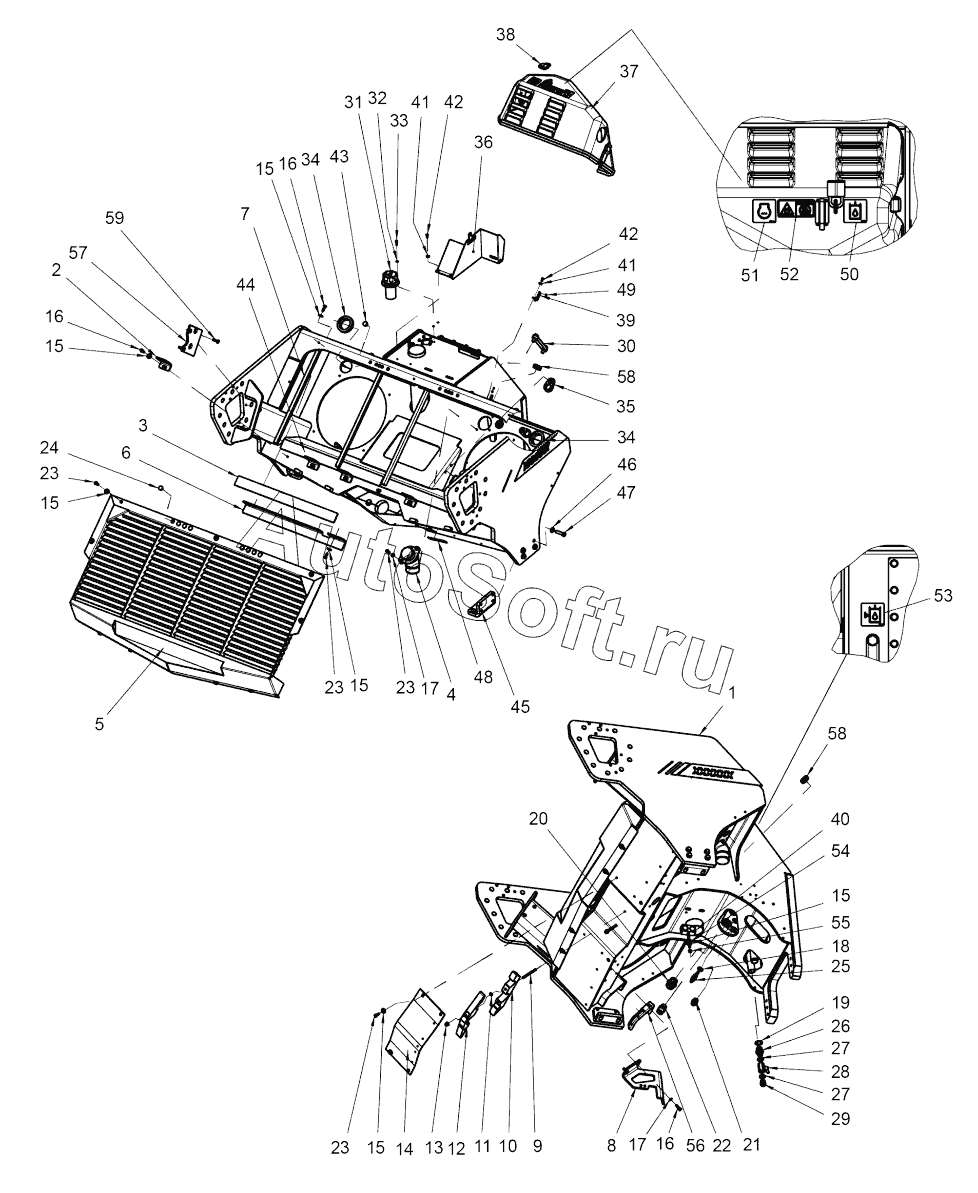

Каталог запасных частей к технике: DYNAPAC CC2200 (2020). Rear frame
45
31
32
33
34
34
35
36
37
38
39
40
41
41
42
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
16
16
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
1
17
17
18
19
20
21
22
23
23
23
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Rear frame | |
| 2 | 4***6 | Bracket | |
| 3 | 4***8 | Rubber cloth | |
| 4 | 4***8 | Bulkhead union | |
| 5 | 4***2 | Cooler cover | |
| 6 | 4***5 | Bracket | |
| 7 | 4***9 | Rubber strip | |
| 8 | 4***0 | Bracket | |
| 9 | 4***9 | Stud m | |
| 10 | 4***8 | Hose support | |
| 11 | 4***4 | Lock washer | |
| 12 | 4***9 | Hose support | |
| 13 | 4***6 | Lock nut | |
| 14 | 4***4 | Cover | |
| 15 | 4***0 | Washer | |
| 16 | 4***1 | Hex. screw | |
| 17 | 4***9 | Washer | |
| 18 | 4***5 | Seal ring | |
| 19 | 4***0 | Washer sealing | |
| 20 | 4***8 | Adapter | |
| 21 | 4***5 | Straight o-ring connector | |
| 22 | 4***8 | Adapter | |
| 23 | 4***3 | Hex. screw | |
| 24 | 4***1 | Plug | |
| 25 | 4***6 | Temperature sensor | |
| 26 | 4***1 | Straight connector | |
| 27 | 4***6 | Seal ring | |
| 28 | 4***9 | Ball valve | |
| 29 | 4***6 | Steel plug threaded | |
| 30 | 4***2 | Level gauge | |
| 31 | 4***6 | Ventilating filter | |
| 32 | 4***1 | Washer | |
| 33 | 4***0 | Screw | |
| 34 | 4***1 | Grommet | |
| 35 | 4***9 | Grommet | |
| 36 | 4***8 | Bracket | |
| 37 | 4***4 | Casing | |
| 38 | 4***1 | Pad lock | |
| 39 | 4***7 | Bracket | |
| 40 | 4***5 | Clamp | |
| 41 | 4***1 | Washer | |
| 42 | 4***2 | Hex. screw | |
| 43 | 4***7 | Shock absorber | |
| 44 | 4***5 | Rubber cloth | |
| 45 | 4***8 | Bracket | |
| 46 | 4***3 | Plain washer | |
| 47 | 4***0 | Screw | |
| 48 | 4***3 | Rubber cloth | |
| 49 | 4***1 | Pop rivet | |
| 50 | 4***2 | Decal HYDRAULIC OIL | |
| 51 | 4***9 | Decal ENGINE COOLANT FILL | |
| 52 | 4***2 | Decal WARNING Use of starting fluid prohib. | |
| 53 | 4***3 | Decal HYDRAULIC LEVEL | |
| 54 | 4***0 | Stud | |
| 55 | 4***3 | Hexagon lock nut | |
| 56 | 4***7 | Edge trim | |
| 57 | 4***9 | Hose guard | |
| 58 | 4***1 | Grommet | |
| 59 | 4***6 | Hexagon socket countersunk screw |
