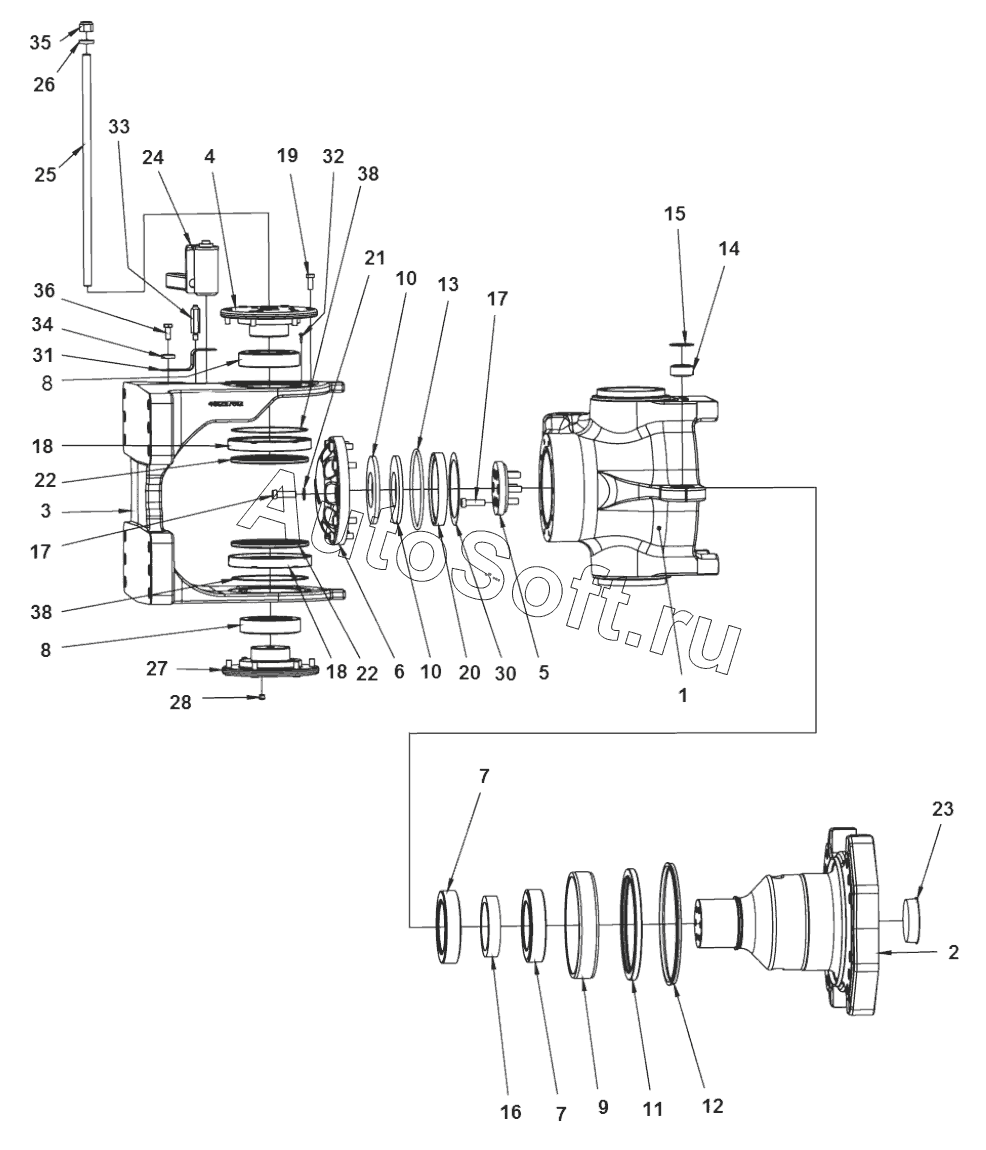

Каталог запасных частей к технике: DYNAPAC CC2300C (2018). 4812117737 Articulated joint (Hitch module To A016401)
30
20
21
22
22
23
24
25
26
27
28
19
31
32
33
34
35
36
37
38
38
10
10
2
3
4
5
6
7
7
8
8
9
1
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Yoke | |
| 2 | 4***2 | Shaft | |
| 3 | 4***2 | Holder | |
| 4 | 4***6 | Shaft | |
| 5 | 4***9 | Cover cup | |
| 6 | 4***0 | Cover cap | |
| 7 | 4***4 | Spherical plain bearing | |
| 8 | 4***7 | Spherical plain bearing | |
| 9 | 4***8 | Bushing | |
| 10 | 4***3 | Disc spring | |
| 11 | 4***1 | Radial lip-type seal | |
| 12 | 4***5 | Sealing, v-ring | |
| 13 | 4***6 | O-ring 70 | |
| 14 | 4***4 | Radial spherical plain bearing | |
| 15 | 4***5 | Snap ring | |
| 16 | 4***0 | Spacer washer | |
| 17 | 4***4 | Screw | |
| 18 | 4***8 | Back-up ring | |
| 19 | 4***4 | Hexagon socket head cap screw w Tuflok | |
| 20 | 4***7 | Washer | |
| 21 | 4***1 | Washer | |
| 22 | 4***5 | Radial lip-type seal | |
| 23 | 4***2 | Protective plug | |
| 24 | 4***9 | Locking pin cpl | |
| 25 | 4***8 | Threaded stud | |
| 26 | 4***8 | Washer | |
| 27 | 4***7 | Shaft | |
| 28 | 4***3 | Plug | |
| 30 | 4***0 | Shim washer | |
| 31 | 4***5 | Stop plate | |
| 32 | 4***2 | Thread forming screw m | |
| 33 | 4***7 | Holder | |
| 34 | 4***7 | Washer | |
| 35 | 0***2 | Lock nut M | |
| 36 | 4***8 | Screw | |
| 37 | 4***1 | Lock fluid Loctite | |
| 38 | 4***1 | O-ring |
