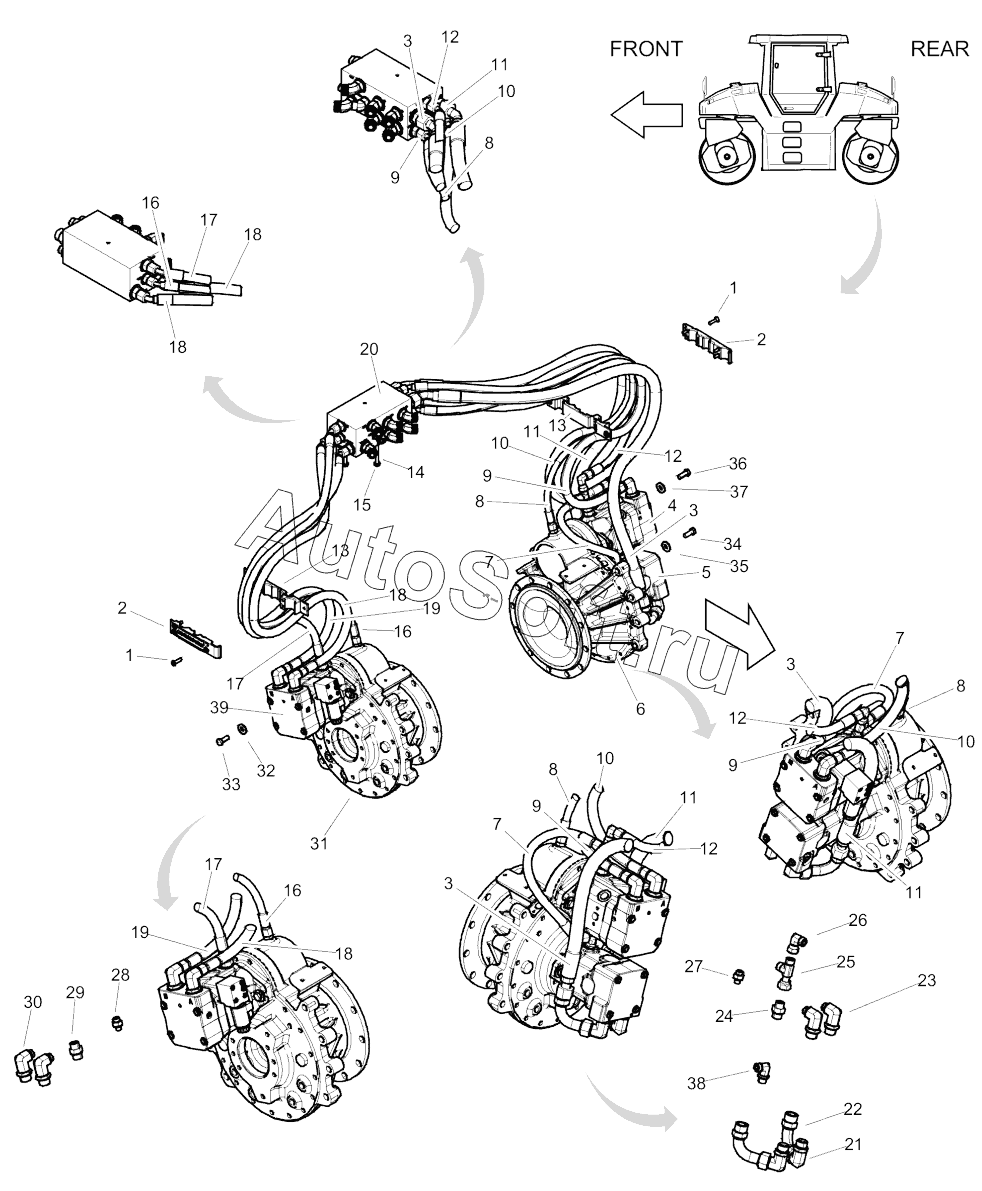

Каталог запасных частей к технике: DYNAPAC CG2300 (2018). Hydraulic drum drive and vibration rear
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
11
11
11
2
2
3
3
3
3
4
5
6
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
1
1
12
12
12
12
13
13
14
15
16
16
16
17
17
17
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Hexagon socket countersunk screw | |
| 2 | 4***1 | Cover | |
| 3 | 4***3 | Hydraulic hose | |
| 4 | 4***2 | Hydraulic motor | |
| 5 | 4***5 | Hydraulic motor | |
| 6 | 4***3 | Gear box | |
| 7 | 4***8 | Hydraulic hose | |
| 8 | 4***4 | Hydraulic hose | |
| 9 | 4***8 | Hydraulic hose | |
| 10 | 4***8 | Hydraulic hose | |
| 11 | 4***3 | Hydraulic hose | |
| 12 | 4***7 | Hydraulic hose | |
| 13 | 4***8 | Hose clamp | |
| 14 | 4***9 | Screw | |
| 15 | 4***9 | Washer | |
| 16 | 4***4 | Hydraulic hose | |
| 17 | 4***6 | Hydraulic hose | |
| 18 | 4***8 | Hydraulic hose | |
| 19 | 4***8 | Hydraulic hose | |
| 20 | H***e | Hydraulic block module | |
| 21 | 4***0 | Elbow 90 orfs | |
| 22 | 4***8 | Connector | |
| 23 | 4***9 | Elbow 90° | |
| 24 | 4***0 | Straight o-ring connector | |
| 25 | 4***8 | Adapter | |
| 26 | 4***5 | Elbow 90, O-ring with swivel | |
| 27 | 4***6 | Straight connector | |
| 28 | 4***6 | Straight connector | |
| 29 | 4***0 | Straight o-ring connector | |
| 30 | 4***9 | Elbow 90° | |
| 31 | 4***3 | Gear box | |
| 32 | 4***3 | Washer | |
| 33 | 4***6 | Hex. head screw | |
| 34 | 4***6 | Hex. head screw | |
| 35 | 4***3 | Washer | |
| 36 | 4***6 | Hex. head screw | |
| 37 | 4***3 | Washer | |
| 38 | 4***1 | Elbow 90 orfs | |
| 39 | 4***3 | Hydraulic motor |
