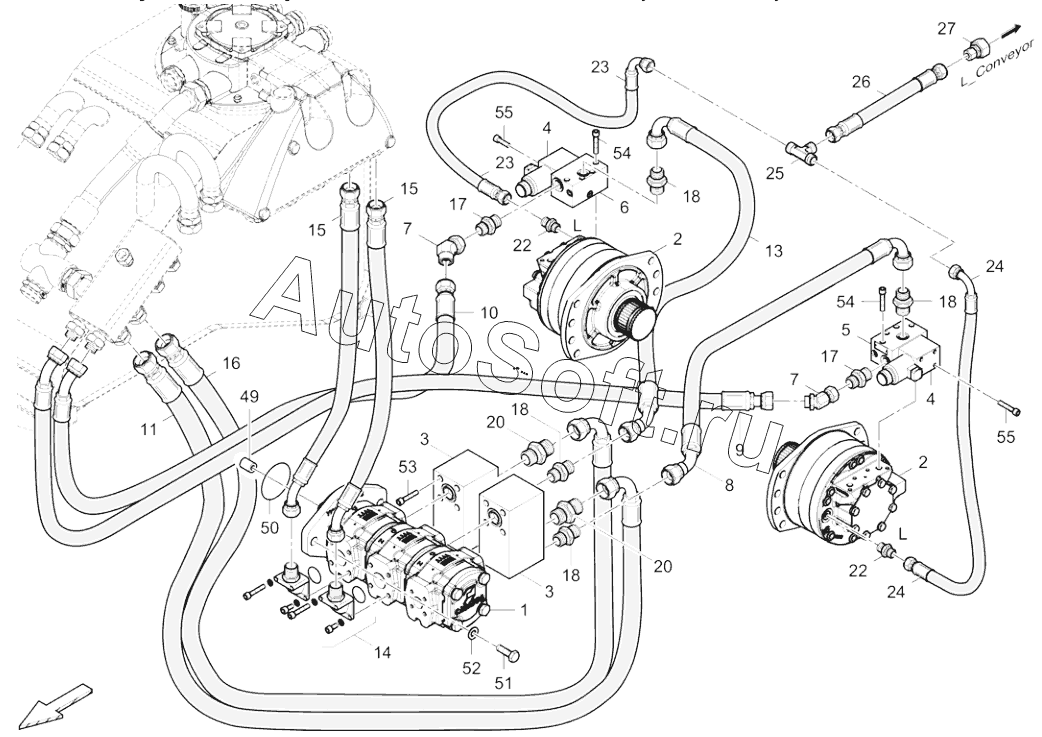

Каталог запасных частей к технике: DYNAPAC F2500C (2018). 4812012682 Hydraulic, conveyor
1
2
2
2.1
3
3
4
4
5
6
7
7
8
9
10
11
13
14
14.1
14.2
14.3
15
15
16
17
17
18
18
18
18
20
20
22
22
23
23
24
24
25
26
27
49
50
51
52
53
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Gear pump | |
| 10 | 4***9 | Hose | |
| 11 | 4***1 | Hose | |
| 13 | 4***2 | Hose | |
| 14 | D***5 | Angle flange screwing | |
| 14.1 | 4***9 | Cylinder screw | |
| 14.2 | 4***6 | Screw | |
| 14.3 | D***0 | O-ring | |
| 15 | 4***1 | Hose | |
| 16 | 4***0 | Hose | |
| 17 | 4***2 | Male connector | |
| 18 | D***2 | Male connector | |
| 2 | 4***1 | Radial piston motor | |
| 2.1 | 4***1 | Seal kit | |
| 20 | D***1 | Male connector | |
| 22 | D***9 | Male connector | |
| 23 | 4***5 | Hose | |
| 24 | 4***4 | Hose | |
| 25 | D***8 | T-Reducer screwing | |
| 26 | 4***6 | Hose | |
| 27 | D***5 | Reducing socket | |
| 3 | 4***8 | Pressure relief valve | |
| 4 | 4***4 | Directional spool valve | |
| 49 | 4***4 | Joint part | |
| 5 | 4***4 | Connecting plate | |
| 50 | D***8 | O-ring | |
| 51 | 0***3 | Hex. head screw | |
| 52 | D***1 | Washer | |
| 53 | 0***8 | Screw | |
| 54 | 0***3 | Hexagon socket head cap screw | |
| 55 | 0***3 | Bolt | |
| 6 | 4***5 | Connecting plate | |
| 7 | D***4 | Elbow union | |
| 8 | 4***6 | Hose | |
| 9 | 4***9 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
