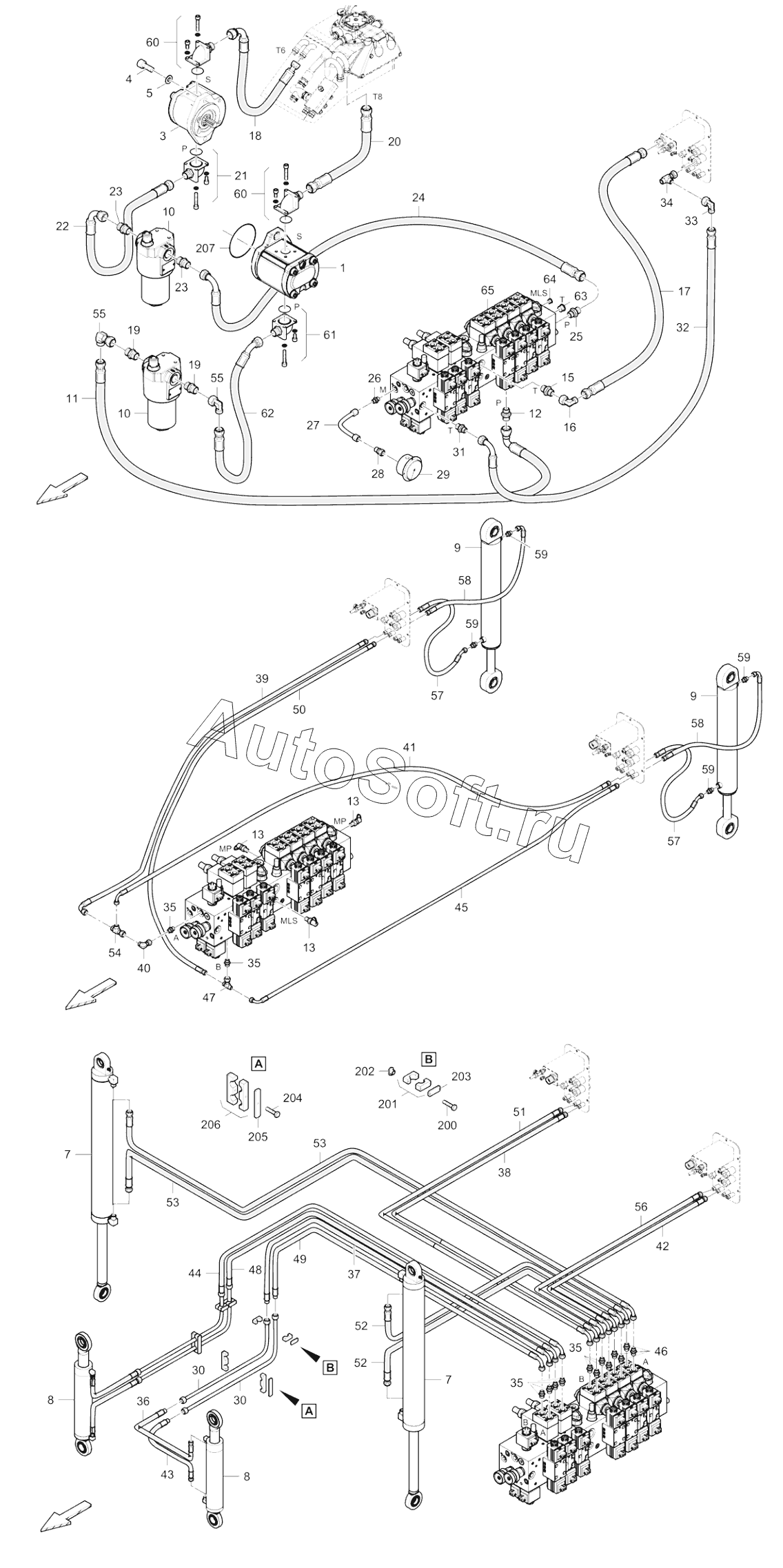

Каталог запасных частей к технике: DYNAPAC F2500C (2018). 4812007670A Work hydraulic
1
3
3.1
4
5
7
7
8
8
9
9
10
10
11
12
13
13
13
15
16
17
18
19
19
20
21
2.1
21.2
21.3
21.4
22
23
23
24
25
26
27
27.1
27.2
27.3
28
29
30
30
31
32
33
34
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
55
56
57
57
58
58
59
59
59
59
60
60
60.1
60.2
60.3
60.4
61
61.1
61.2
61.3
61.4
62
63
64
65
200
201
202
203
204
205
206
207
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Pump | |
| 10 | 4***8 | Filter | |
| 11 | 4***7 | Hose | |
| 12 | D***0 | Male connector | |
| 13 | D***8 | Test point | |
| 15 | 4***2 | Male connector | |
| 16 | D***2 | Elbow socket | |
| 17 | 4***8 | Hose | |
| 18 | 4***4 | Hose | |
| 19 | D***0 | Stud | |
| 2.1 | D***7 | O-ring | |
| 20 | 4***2 | Hose | |
| 200 | 5***8 | Hexagon head screw | |
| 201 | D***1 | Clamp | |
| 202 | D***0 | Nut | |
| 203 | 4***5 | Cover plate | |
| 204 | 0***2 | Hex. head screw | |
| 205 | 4***2 | Cover plate | |
| 206 | D***0 | Clamp | |
| 207 | D***8 | O-ring | |
| 21 | D***2 | Screwing | |
| 21.2 | 4***0 | Shake-proof washer | |
| 21.3 | D***4 | Screw | |
| 21.4 | D***8 | Screw | |
| 22 | 4***0 | Hose | |
| 23 | D***9 | Male connector | |
| 24 | 4***7 | Hose | |
| 25 | D***6 | Male connector | |
| 26 | D***6 | Male connector | |
| 27 | 4***7 | Pipeline | |
| 27.1 | 4***7 | Pipe | |
| 27.2 | D***6 | Nut | |
| 27.3 | D***6 | Olive | |
| 28 | D***6 | Pressure gauge union | |
| 29 | D***1 | Pressure gauge | |
| 3 | 4***2 | Pump | |
| 3.1 | 4***8 | Seal ring | |
| 30 | 4***4 | Pipeline | |
| 31 | D***7 | Male connector | |
| 32 | 4***4 | Hose | |
| 33 | D***7 | Elbow socket | |
| 34 | D***7 | Swivel nut branch tee | |
| 35 | D***9 | Male connector | |
| 36 | 4***3 | Hose | |
| 37 | 4***2 | Hose | |
| 38 | 4***0 | Hose | |
| 39 | 4***7 | Hose | |
| 4 | 0***3 | Hex. sock. screw | |
| 40 | D***8 | Elbow socket | |
| 41 | 4***9 | Hose | |
| 42 | 4***8 | Hose | |
| 43 | 4***2 | Hose | |
| 44 | 4***2 | Hose | |
| 45 | 4***2 | Hose | |
| 46 | D***4 | Male connector | |
| 47 | D***8 | Swivel nut branch tee | |
| 48 | 4***3 | Hose | |
| 49 | 4***3 | Hose | |
| 5 | 0***0 | Plain washer | |
| 50 | 4***0 | Hose | |
| 51 | 4***1 | Hose | |
| 52 | 4***8 | Hose | |
| 53 | 4***9 | Hose | |
| 54 | D***8 | Swivel nut branch tee | |
| 55 | D***0 | Elbow socket | |
| 56 | 4***9 | Hose | |
| 57 | 4***6 | Hose | |
| 58 | 4***8 | Hose | |
| 59 | D***8 | Male connector | |
| 60 | D***0 | Screwing | |
| 60.1 | D***3 | O-ring | |
| 60.2 | 4***9 | Screw | |
| 60.3 | D***4 | Screw | |
| 60.4 | 4***0 | Shake-proof washer | |
| 61 | D***0 | Screwing | |
| 61.1 | D***7 | O-ring | |
| 61.2 | D***4 | Screw | |
| 61.3 | 0***3 | Bolt | |
| 61.4 | 0***5 | Schnorr-lock washer | |
| 62 | 4***8 | Hose | |
| 63 | D***0 | Plug screw | |
| 64 | D***6 | Plug screw | |
| 65 | 4***1 | Control block | |
| 7 | 4***3 | Levelling cylinder | |
| 8 | 4***9 | Hydraulic cylinder | |
| 9 | 4***8 | Hydraulic cylinder |
