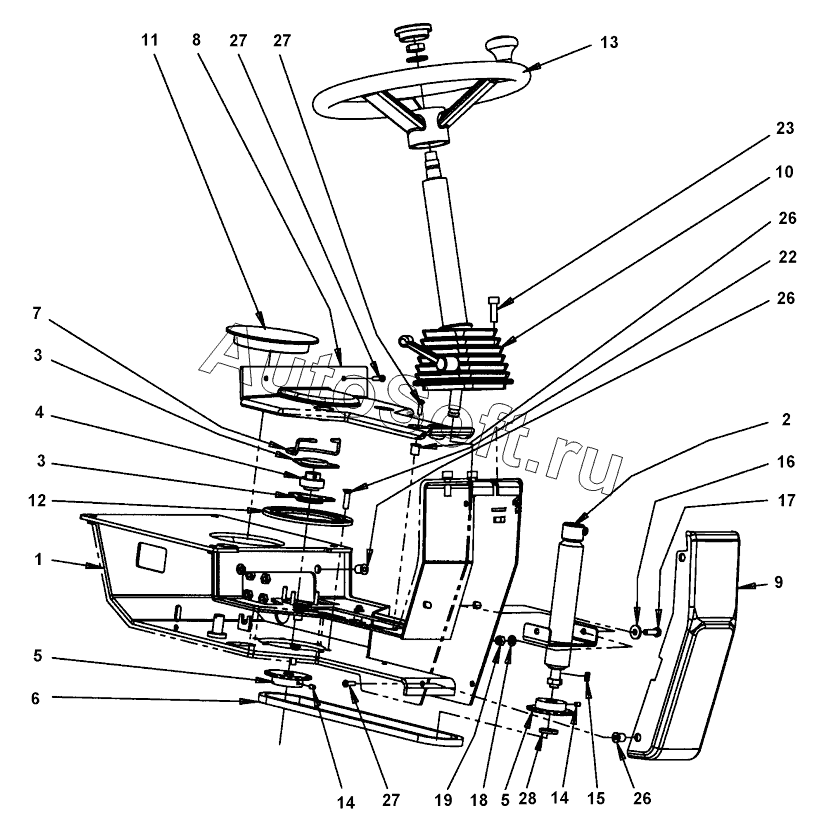

Каталог запасных частей к технике: DYNAPAC CA2500D (2018). Seat frame structure
13
28
27
27
27
26
26
26
23
22
19
18
17
16
15
14
14
1
12
11
10
9
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Seat frame | |
| 2 | 4***9 | Shaft | |
| 3 | 4***7 | Bearing outer | |
| 4 | 4***8 | Bearing inner | |
| 5 | 4***6 | Chain wheel | |
| 6 | 4***8 | Chain and connecting link | |
| 7 | 4***2 | Chain guard | |
| 8 | 4***9 | Cover | |
| 9 | 4***0 | Cover | |
| 10 | 4***3 | Steering column | |
| 11 | 4***0 | Plug | |
| 12 | 4***5 | Lock ring | |
| 13 | 4***4 | Steering wheel | |
| 14 | 4***0 | Threaded pin | |
| 15 | 4***9 | Flat key | |
| 16 | 4***0 | Washer | |
| 17 | 4***1 | Hex. screw | |
| 18 | 4***9 | Washer | |
| 19 | 4***3 | Hexagon lock nut | |
| 22 | 4***0 | Screw | |
| 23 | 4***9 | Cylinder screw | |
| 26 | 4***9 | Rubber nut | |
| 27 | 4***4 | Screw, | |
| 28 | 4***4 | Washer |
