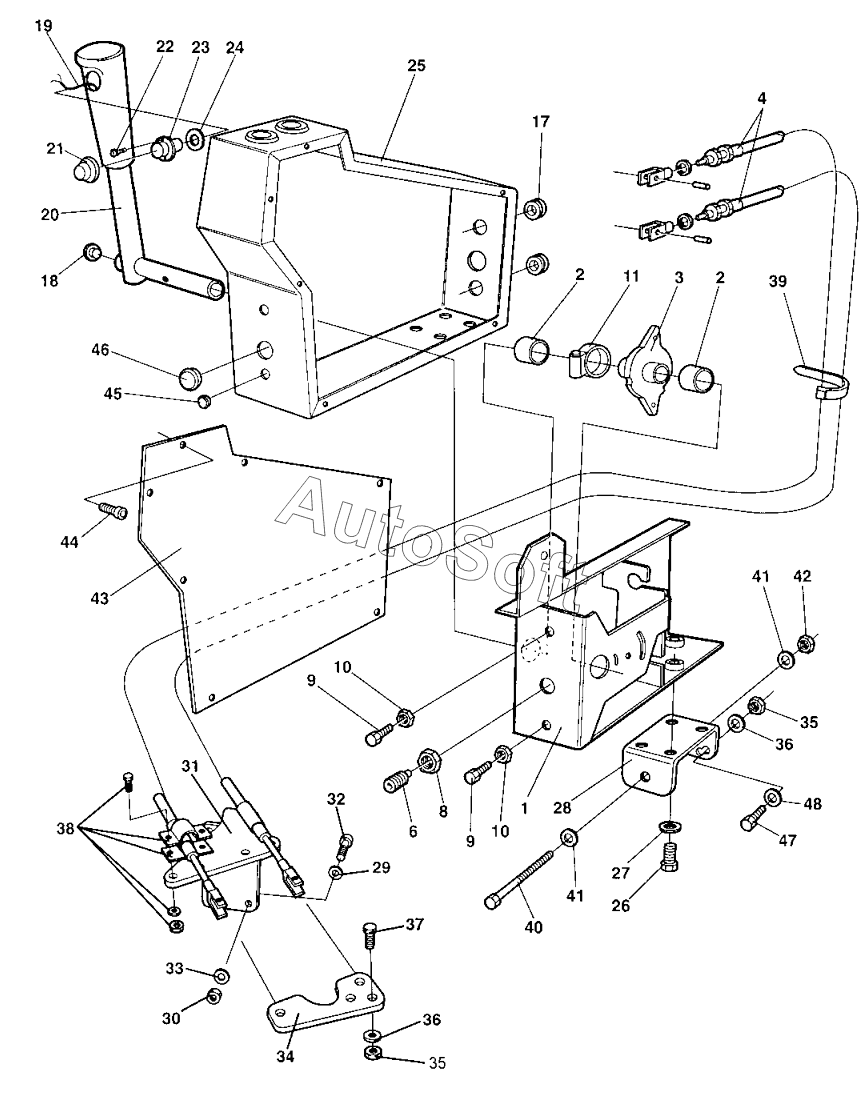

Каталог запасных частей к технике: DYNAPAC CA252D (2008). Forward and reverse control

38
28
29
30
31
32
33
34
35
35
36
36
37
27
39
40
41
41
42
43
44
45
46
47
48
17
2
2
3
4
573004
908193
6
8
9
9
10
10
11
1
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
573004 | 5***4 | Nut | |
908193 | 9***3 | Fork | |
1 | 9***7 | Framing | |
2 | 9***0 | Bearing | |
3 | 9***8 | Cam disc | |
4 | 9***5 | Cable | |
6 | 9***5 | Spring ball plunger | |
8 | 5***4 | Nut | |
9 | 5***8 | Screw | |
10 | 5***4 | Hex. nut | |
11 | 3***7 | Hose clip | |
17 | 9***2 | Grommet | |
18 | 9***3 | Plug | |
19 | 3***2 | Cable harness | |
20 | 3***5 | Control lever | |
21 | 3***1 | Cover | |
22 | 3***9 | Screw | |
23 | 9***7 | Push button | |
24 | 3***5 | Washer | |
25 | 3***2 | Control cover | |
26 | 5***3 | Screw | |
27 | 9***9 | Washer 8,4x16x1,5 | |
28 | 3***6 | Bracket | |
29 | 9***9 | Washer 8,4x16x1,5 | |
30 | 9***6 | Washer 8,4x16x3,0 | |
31 | 3***4 | Control bracket | |
32 | 9***0 | Screw | |
33 | 9***9 | Washer 8,4x16x1,5 | |
34 | 3***8 | Control bracket | |
35 | 5***3 | Lock nut M8 | |
36 | 9***9 | Washer 8,4x16x1,5 | |
37 | 5***1 | Screw | |
38 | 4***3 | Clamp | |
39 | 3***1 | Cable ties | |
40 | 5***7 | Screw | |
41 | 9***1 | Washer 13x24x2 | |
42 | 5***9 | Lock nut M12 | |
43 | 3***1 | Cover | |
44 | 9***8 | Screw | |
45 | 9***6 | Plug | |
46 | 2***3 | Plug | |
47 | 5***2 | Screw | |
48 | 9***9 | Washer 8,4x16x1,5 |
