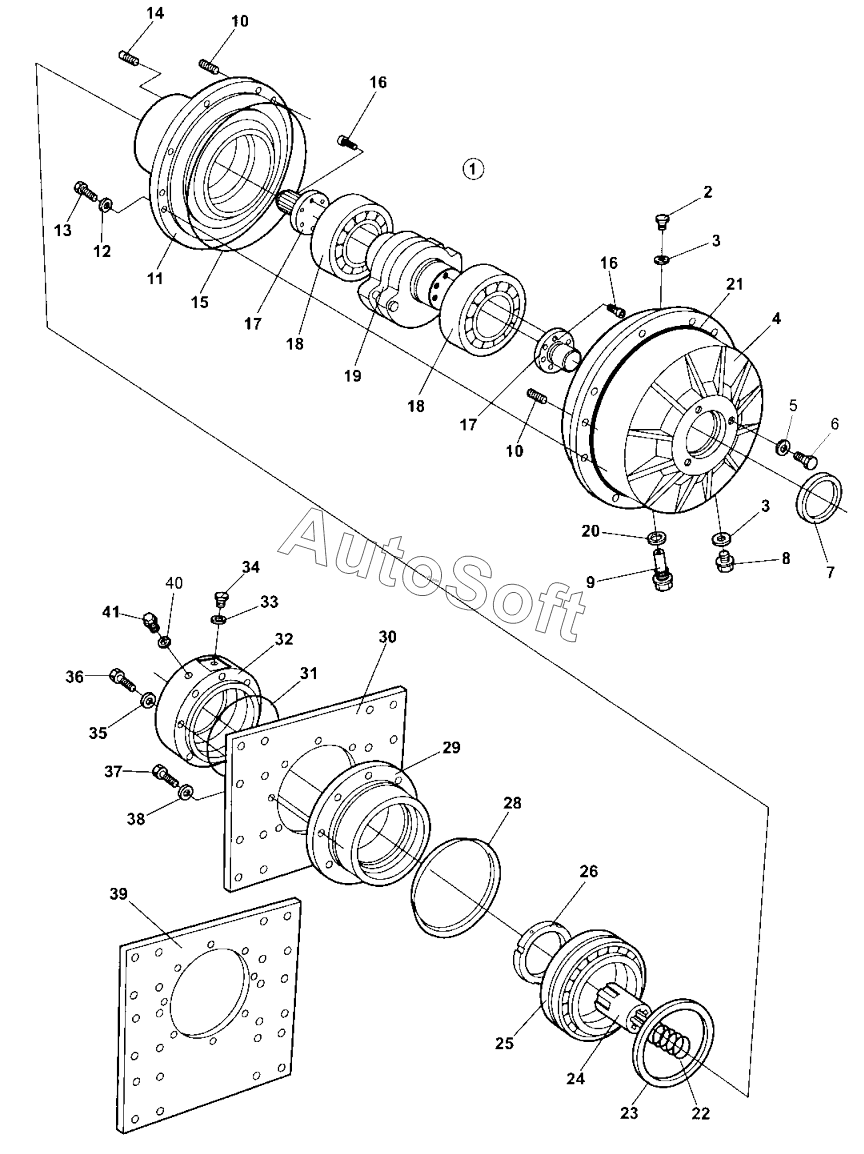

Каталог запасных частей к технике: DYNAPAC CA252D (2008). Drum cartridge From 66X10575 Vibration side
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Drum cartridge | |
| 2 | 3***4 | Magnetic plug M30 | |
| 3 | 1***7 | Seal ring M30 | |
| 4 | 3***0 | Bearing housing inner | |
| 5 | 1***7 | Sealing M12 | |
| 6 | 5***3 | Screw M12x16 | |
| 7 | 9***2 | Seal ring | |
| 8 | 2***0 | Plug | |
| 9 | 3***4 | Plug | |
| 10 | 9***5 | Plug | |
| 11 | 3***8 | Bearing housing outer | |
| 12 | 9***2 | Washer 17x30x3 | |
| 13 | 5***2 | Screw M16x70 | |
| 14 | 9***9 | Stop screw | |
| 15 | 9***6 | O-ring | |
| 16 | 7***6 | Screw | |
| 17 | 3***8 | Splined shaft | |
| 18 | 3***6 | Spherical roller bearing | |
| 19 | 3***1 | Eccentric shaft | |
| 20 | 1***1 | Washer, sealing | |
| 21 | 9***7 | O-ring | |
| 22 | 3***5 | Spring | |
| 23 | 1***3 | Seal ring | |
| 24 | 3***7 | Splined sleeve | |
| 25 | 1***1 | Taper roller bearing | |
| 26 | 3***7 | Shaft nut | |
| 28 | 9***7 | V-ring | |
| 29 | 3***8 | Bearing housing | |
| 30 | 3***2 | Holder plate | |
| 31 | 1***5 | O-ring | |
| 32 | 3***1 | Motor adapter | |
| 33 | 1***8 | Sealing | |
| 34 | 3***1 | Plug | |
| 35 | 9***1 | Washer 13x24x2 | |
| 36 | 5***6 | Screw | |
| 37 | 5***2 | Screw M16x70 | |
| 38 | 3***4 | Spacer | |
| 39 | N***l | Not used on this model | |
| 40 | 1***4 | Washer, sealing | |
| 41 | 9***0 | Steel plug |
