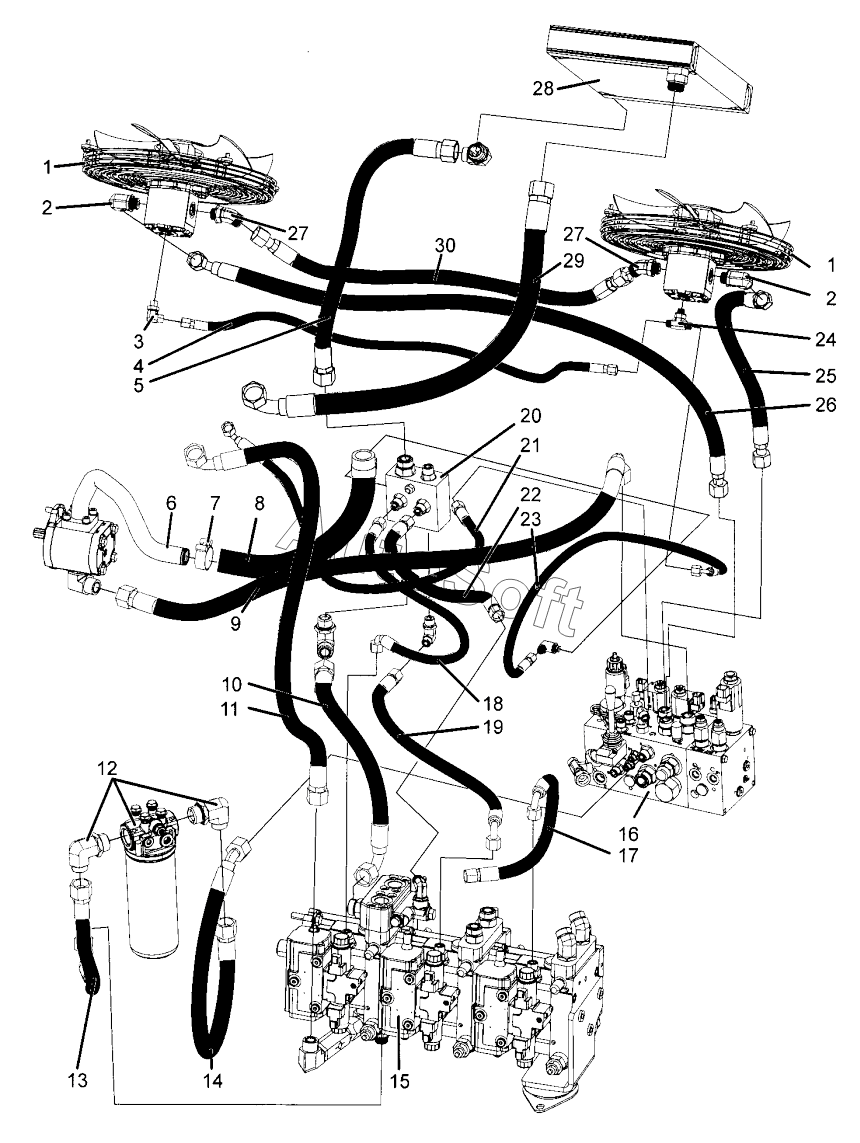

Каталог запасных частей к технике: DYNAPAC CC3300 (2018). Hydraulic system, engine room
22
14
15
16
17
18
19
20
21
13
23
24
25
26
27
27
28
29
30
10
2
2
3
4
5
6
7
8
9
1
1
11
12
12
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***y | Fan assembly | |
| 2 | 4***2 | Elbow 90 orfs | |
| 3 | 4***7 | Elbow 90, O-ring | |
| 4 | 4***4 | Hydraulic hose | |
| 5 | 4***2 | Hydraulic hose | |
| 6 | H***e | Hydraulic pump module | |
| 7 | 4***2 | Clamp | |
| 8 | 4***4 | Hydraulic hose | |
| 9 | 4***3 | Hydraulic hose | |
| 10 | 4***5 | Hydraulic hose | |
| 11 | 4***9 | Hydraulic hose | |
| 12 | 4***8 | Sensor Red | |
| 12 | 4***6 | Bowl + cartridge, spare part | |
| 12 | 4***0 | Hydraulic oil filter | |
| 12 | 4***2 | Hydraulic oil filter element | |
| 12 | 4***4 | Bowl, spare part | |
| 12 | 4***5 | Cartridge, spare part | |
| 12 | 4***4 | Fiction ring, filter head | |
| 13 | 4***1 | Hydraulic hose | |
| 14 | 4***9 | Hydraulic hose | |
| 15 | H***e | Hydraulic pump module | |
| 16 | H***e | Hydraulic valve module | |
| 17 | 4***6 | Hydraulic hose | |
| 18 | 4***3 | Hydraulic hose | |
| 19 | 4***1 | Hydraulic hose | |
| 20 | -***- | Standard ECU assembly | |
| 21 | 4***5 | Hydraulic hose | |
| 22 | 4***6 | Hydraulic hose | |
| 23 | 4***2 | Hydraulic hose | |
| 24 | 4***0 | Tee-connector orfs | |
| 25 | 4***3 | Hydraulic hose | |
| 26 | 4***1 | Hydraulic hose | |
| 27 | 4***9 | Elbow 90 orfs | |
| 28 | R***y | Radiator assembly | |
| 29 | 4***3 | Hydraulic hose | |
| 30 | 4***2 | Hydraulic hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
