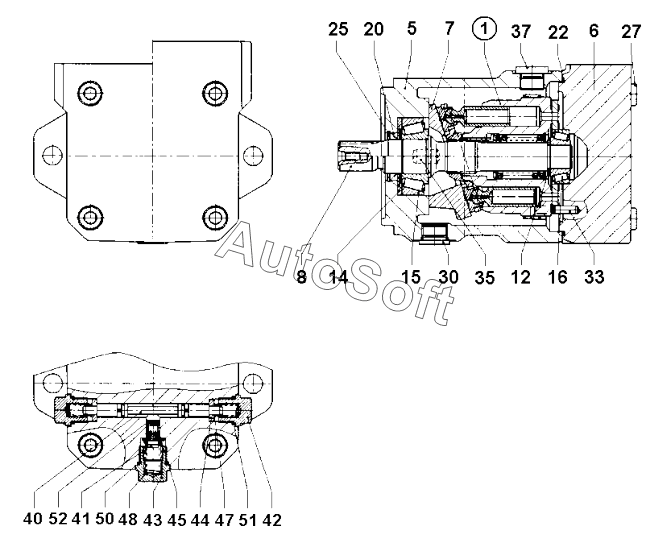

Каталог запасных частей к технике: DYNAPAC CC3300 (2018). 4700390605 Hydraulic motor
33
52
51
50
48
47
45
44
43
42
41
40
37
35
1
30
27
25
22
20
16
15
14
12
8
7
6
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***e | Drive for conveyor gear | |
| 5 | M***g | Motor housing | |
| 6 | P***e | Port plate | |
| 7 | C***e | Cam plate | |
| 8 | D***t | Drive shaft | |
| 12 | A***m | Adjustment shim | |
| 14 | 4***0 | Stop ring | |
| 15 | 4***1 | Bearing | |
| 16 | 4***2 | Bearing | |
| 20 | 4***3 | Shaft sealing ring | |
| 22 | 4***4 | O-ring | |
| 25 | 4***5 | Retaining ring | |
| 27 | S***w | Socket head screw | |
| 30 | L***w | Locking screw | |
| 33 | C***n | Cylinder pin | |
| 35 | C***n | Cylinder pin | |
| 37 | L***w | Locking screw | |
| 40 | P***n | Piston | |
| 41 | V***n | Valve piston | |
| 42 | L***w | Locking screw | |
| 43 | L***w | Locking screw | |
| 44 | G***t | Gasket | |
| 45 | O***e | Orifice | |
| 47 | P***g | Pressure spring | |
| 48 | P***g | Pressure spring | |
| 50 | 4***6 | O-ring | |
| 51 | 4***7 | O-ring | |
| 52 | R***g | Retaining ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
