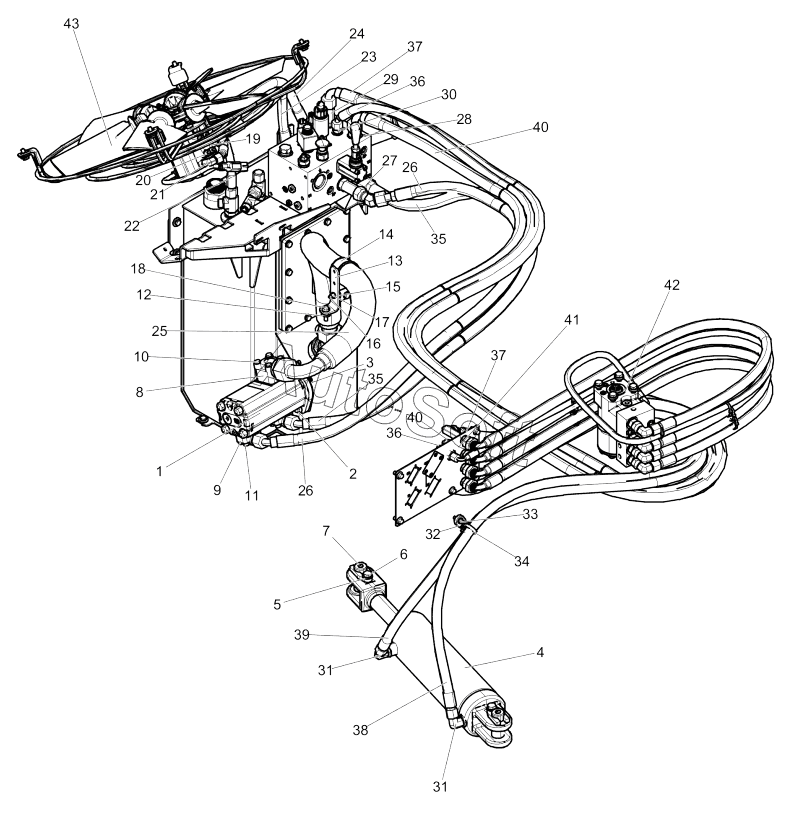

Каталог запасных частей к технике: DYNAPAC CC4000 VI (2018). Hydraulic system, fan & steering
35
35
24
25
26
26
27
28
29
30
31
31
32
33
34
23
36
36
37
37
38
39
40
40
41
42
42
42
43
12
1
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Hydraulic pump | |
| 1 | 4***0 | Hydraulic pump, steering | |
| 2 | 4***1 | Gasket | |
| 3 | 4***3 | Screw | |
| 4 | 4***3 | Hydraulic cylinder | |
| 5 | 4***1 | Washer | |
| 6 | 4***1 | Hex. screw | |
| 7 | 4***3 | Plug | |
| 8 | 4***9 | Flange connector 90 | |
| 9 | 4***3 | Flange connector | |
| 10 | 4***7 | Screw | |
| 11 | 4***8 | Hexagon socket head cap screw | |
| 12 | 4***6 | Spacer | |
| 13 | 4***0 | Bracket | |
| 14 | 4***2 | Clamp | |
| 15 | 4***5 | Steel plain washer | |
| 16 | 4***5 | Screw, | |
| 17 | 4***5 | Nut | |
| 18 | 4***6 | Screw | |
| 19 | 4***3 | Flange connector | |
| 20 | 4***8 | Hexagon socket head cap screw | |
| 21 | 0***1 | Connector Elbow 90 | |
| 22 | 4***2 | Hydraulic hose | |
| 23 | 4***3 | Hydraulic hose | |
| 24 | 4***4 | Hydraulic hose | |
| 25 | 4***5 | Hydraulic hose | |
| 26 | 4***6 | Hydraulic hose | |
| 27 | 4***3 | Adapter | |
| 28 | 4***3 | Straight connector orfs | |
| 29 | 4***1 | Straight connector orfs | |
| 30 | 4***9 | Straight connector orfs | |
| 31 | 4***1 | Elbow 90 orfs | |
| 32 | 4***6 | Cable tie holder | |
| 33 | 4***1 | Screw | |
| 34 | 4***2 | Cable ties | |
| 35 | 4***7 | Hydraulic hose | |
| 36 | 4***7 | Hydraulic hose | |
| 37 | 4***8 | Hydraulic hose | |
| 38 | 4***9 | Hydraulic hose | |
| 39 | 4***0 | Hydraulic hose | |
| 40 | 4***1 | Hydraulic hose | |
| 41 | H***g | Hose bracket, cross sliding | |
| 42 | 4***8 | Pilot valve, steering | |
| 42 | 4***5 | Screw | |
| 42 | 4***7 | Washer | |
| 43 | F***e | Fan module |
