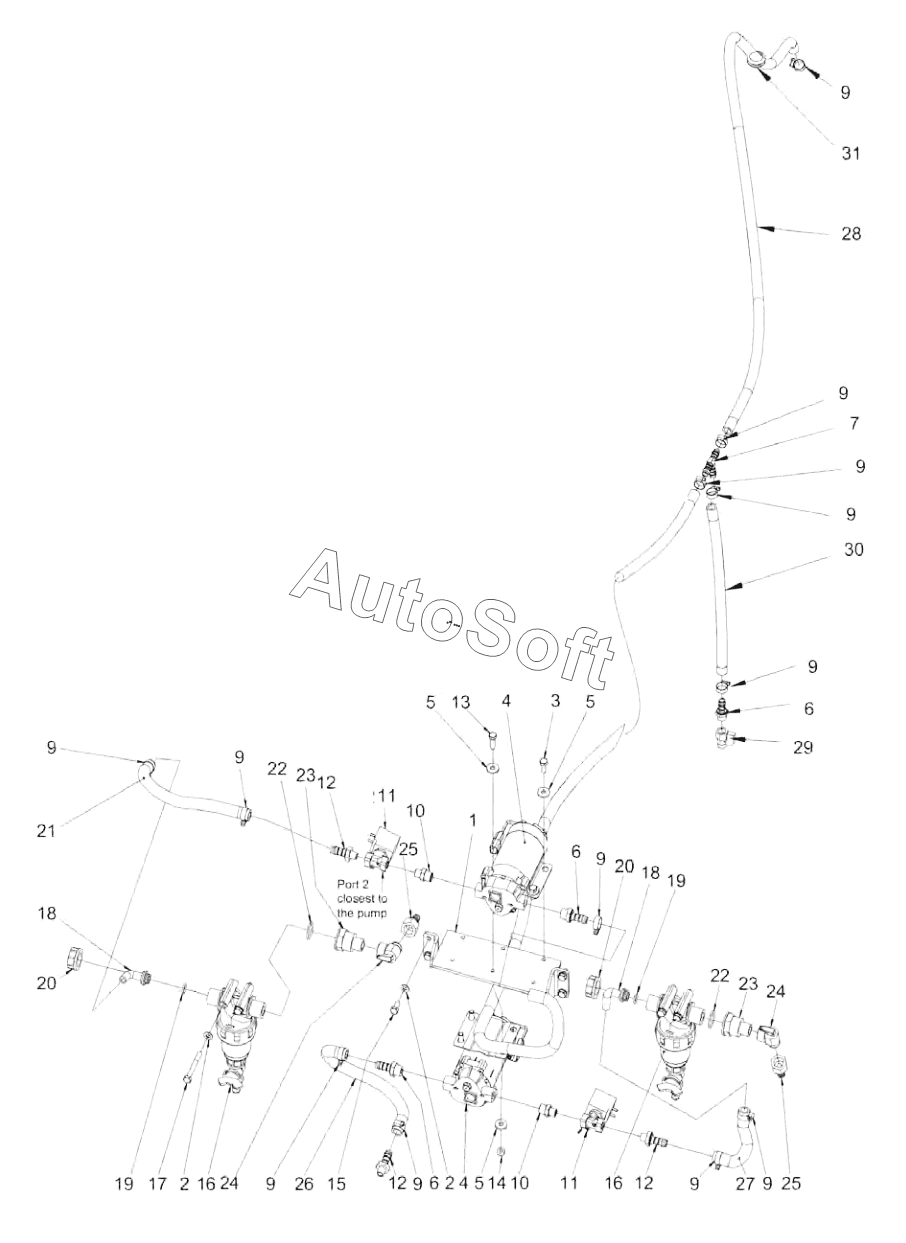

Каталог запасных частей к технике: DYNAPAC CC1200C VI (2018). Sprinkler pump
1
2
2
3
4
4
5
5
5
6
6
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Bracket | |
| 2 | 4***9 | Washer | |
| 3 | 4***3 | Hex. screw | |
| 4 | 4***1 | Sprinkler pump | |
| 5 | 4***0 | Washer | |
| 6 | 4***1 | Adapter | |
| 7 | 4***5 | Hose connection | |
| 8 | 4***4 | Plastic hose | |
| 9 | 4***2 | Hose clamp | |
| 10 | 4***1 | Straight connector | |
| 11 | 4***3 | Solenoid valve | |
| 12 | 4***2 | Hose connection | |
| 13 | 4***1 | Hex. screw | |
| 14 | 4***5 | Hex. nut | |
| 15 | 4***9 | Hex. screw | |
| 16 | 4***5 | Water filter | |
| 17 | 4***0 | Screw | |
| 18 | 4***0 | Hose connection | |
| 19 | 4***2 | O-ring 70 | |
| 20 | 4***9 | Swivel nut | |
| 21 | 4***4 | Plastic hose | |
| 22 | 4***3 | O-ring | |
| 23 | 4***1 | Reducer nipple | |
| 24 | 4***7 | Ball valve | |
| 25 | 4***1 | Hose connection | |
| 26 | 4***4 | Plastic hose | |
| 27 | 4***4 | Plastic hose | |
| 28 | 4***4 | Plastic hose | |
| 29 | 4***5 | Ball valve | |
| 30 | 4***4 | Plastic hose | |
| 31 | 4***2 | Grommet |
