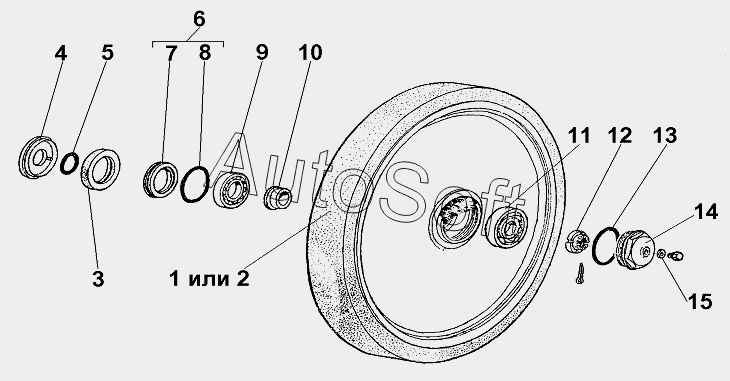

Каталог запасных частей к технике: ТТМ 3902 "Тайга" (2015). Направляющие колеса и опорные катки движителя. Для машин поставки до 2006 года.
1
2
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Каток подвесной в сборе | |
| 2 | 3***0 | Каток опорный с шиной | |
| 2 | 7***1 | Колесо направляющее с шиной в сборе усиленное0 | |
| 3 | 4***0 | Уплотнение фрикционное в сборе | |
| 4 | 7***8 | Кольцо лабиринтное | |
| 5 | 4***3 | Кольцо уплотнительное | |
| 6 | 4***0 | Шайба уплотнительная в сборе | |
| 7 | 4***1 | Шайба уплотнительная | |
| 8 | 4***2 | Кольцо уплотнительное | |
| 9 | 4***9 | Подшипник внутренний | |
| 9 | 4***Ч | Подшипник внутренний | |
| 10 | 7***6 | Втулка распорная | |
| 11 | 4***8 | Подшипник наружный | |
| 12 | 7***4 | Гайка оси катка | |
| 13 | 4***8 | Кольцо уплотнительное | |
| 14 | 7***2 | Крышка ступицы направляющего колеса | |
| 15 | 4***4 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
