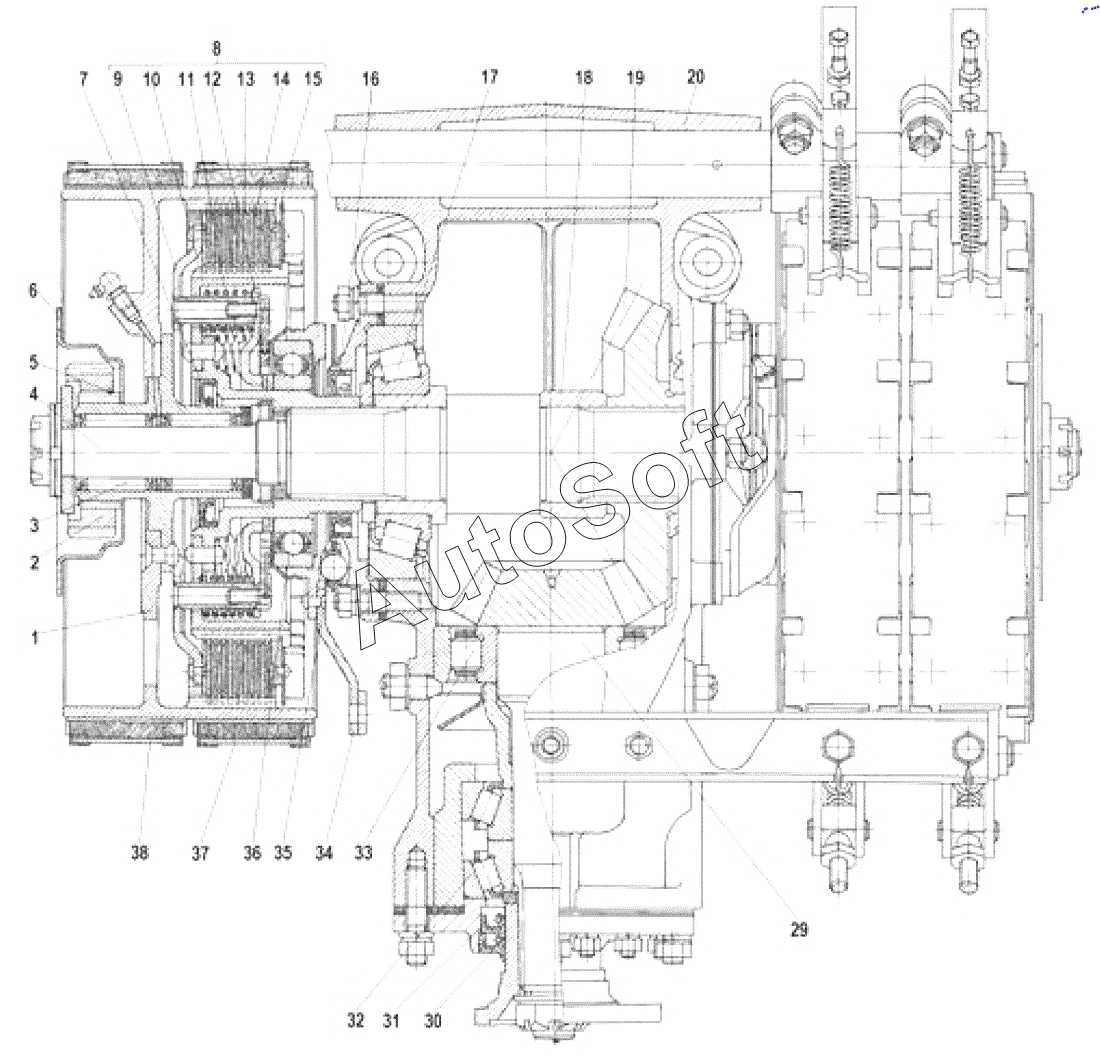

Каталог запасных частей к технике: ТТМ 3902. Передача главная 3902-2601010
31
36
35
34
34
15
14
13
12
10
9
7
33
32
30
29
20
19
17
16
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3902-2601010 | 3***0 | Главная передача | |
| 2 | 7***1 | Зубчатка переходная | |
| 3 | 6***0 | Подшипник ведомого вала | |
| 4 | 7***0 | Вал ведомый | |
| 5 | 7***6 | Кольцо стопорное переходной зубчатки тормозного барабана | |
| 6 | 4***3 | Чашка тормозного барабана | |
| 7 | 2***0 | Манжета | |
| 8 | 4***5 | Фрикцион | |
| 9 | 4***0 | Нажимной диск фрикциона в сборе | |
| 10 | 7***Б | Ведущий барабан в сборе | |
| 12 | 7***9 | Диск отжимной фрикциона | |
| 13 | 7***5 | Ведущий диск фрикциона | |
| 14 | 7***Б | Ведомый диск фрикциона | |
| 15 | 7***8 | Упорный диск фрикциона в сборе | |
| 16 | 7***6 | Сальник ведомого вала в сборе | |
| 17 | 7***0 | Подшипник | |
| 19 | 4***8 | Шестерня ведомая | |
| 20 | 3***0 | Картер главной передачи | |
| 29 | 4***8 | Шестерня ведущая | |
| 30 | 5***4 | Манжета | |
| 31 | 5***2 | Сальник в сборе | |
| 32 | 2***1 | Подшипник ведущей шестерни | |
| 33 | 2***К | Подшипник ведущей шестерни | |
| 34 | 1***5 | Кулачок отводки фрикциона правый | |
| 34 | 1***6 | Кулачок отводки фрикциона левый | |
| 35 | 1***0 | Сепаратор с шариками | |
| 36 | 2***0 | Подшипник |
