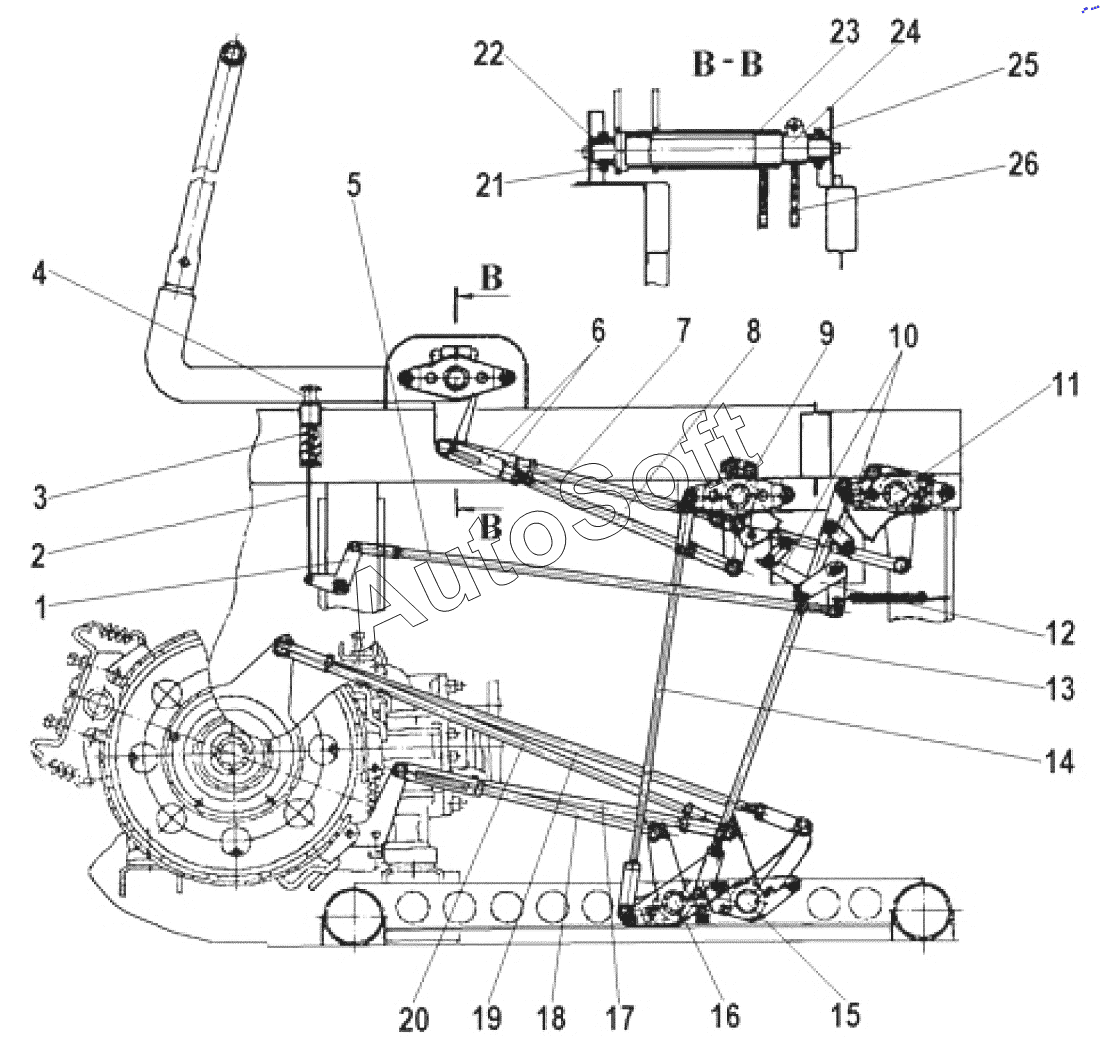

Каталог запасных частей к технике: ТТМ 3902. Привод управления фрикционами и тормозами (машин с управлением от рычагов)
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Валик промежуточный в сборе | |
| 2 | 3***0 | Тяга собачек верхняя | |
| 3 | 2***2 | Пружина | |
| 4 | 7***6 | Кнопка | |
| 5 | 3***0 | Тяга собачек задняя | |
| 6 | 6***5 | Вилка | |
| 7 | 3***1 | Тяга горизонтальная левая в сборе | |
| 8 | 3***0 | Тяга горизонтальная правая в сборе | |
| 9 | 3***0 | Валик управления верхний правый в сборе | |
| 10 | 0***0 | Собачка | |
| 11 | 3***0 | Валик управления верхний левый в сборе | |
| 12 | 3***0 | Валик управления собачками в сборе | |
| 13 | 3***1 | Тяга вертикальная левая в сборе | |
| 14 | 3***0 | Тяга вертикальная правая в сборе | |
| 15 | 3***0 | Валик управления нижний левый в сборе | |
| 16 | 3***0 | Валик управления нижний правый в сборе | |
| 17 | 3***3 | Тяга управления тормозом левая в сборе | |
| 18 | 3***2 | Тяга управления тормозом правая в сборе | |
| 19 | 3***5 | Тяга управления фрикционом левая в сборе | |
| 20 | 3***4 | Тяга управления фрикционом правая в сборе | |
| 21 | 4***0 | Кронштейн | |
| 22 | А***В | Кронштейн | |
| 23 | 3***0 | Рычаг управления с валиком правый в сборе | |
| 24 | 3***0 | Рычаг управления с валиком левый в сборе | |
| 25 | 4***0 | Шаровая опора | |
| 26 | 3***0 | Рычаг управления с валиком левый в сборе |
