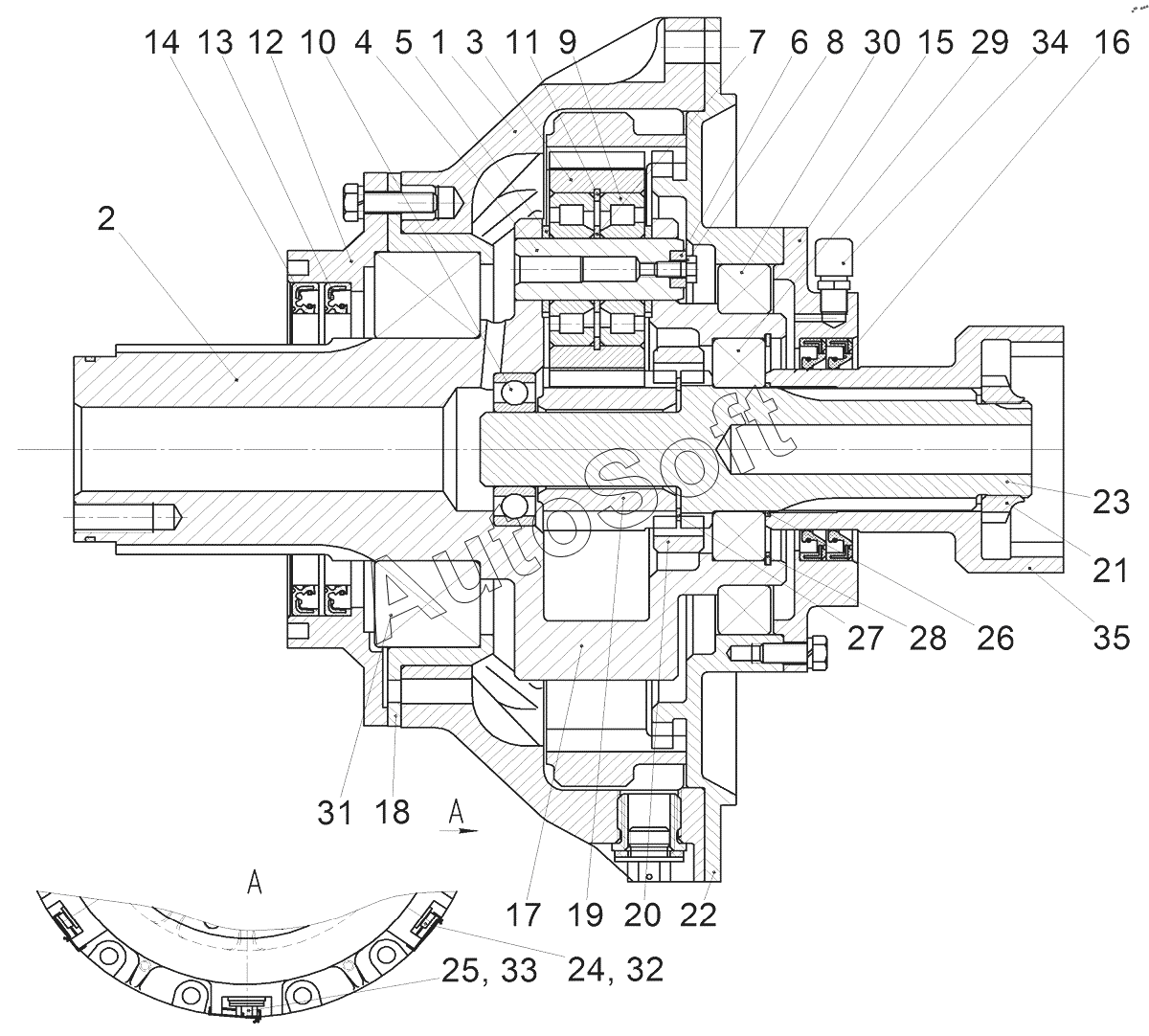

Каталог запасных частей к технике: ТТМ 3902. Передача бортовая 3903-2607010 (после 2014 года)
28
19
20
21
22
23
24
25
26
27
27
18
29
30
31
32
33
34
35
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3903-2600101 | 3***1 | Шайба контровочная крепления бортовой передачи | |
| 3903-2600102 | 3***2 | Шайба контровочная крепления бортовой передачи | |
| 3903-2607010 | 3***0 | Бортовая передача | |
| 3903-2607040 | 3***0 | Водило | |
| 3903-2607070 | 3***0 | Крышка внешняя | |
| 3903-2607080 | 3***0 | Крышка в сборе | |
| Болт М12х1,25х42.88.019 | Б***9 | Болт | |
| 1 | Т***0 | Корпус | |
| 2 | 3***1 | Водило | |
| 3 | 3***2 | Сателлит | |
| 4 | 9***4 | Ось сателлита | |
| 5 | 9***1 | Кольцо установочное | |
| 6 | 9***3 | Планка стопорная | |
| 7 | 9***7 | Кольцо установочное | |
| 8 | Б***3 | Болт | |
| 9 | 4***А | Подшипник | |
| 10 | 2***А | Подшипник | |
| 11 | 2***2 | Кольцо | |
| 12 | 3***1 | Крышка внешняя | |
| 13 | М***1 | Манжета | |
| 14 | М***1 | Манжета | |
| 15 | 3***1 | Крышка | |
| 16 | М***1 | Манжета | |
| 17 | 3***9 | Эпицикл | |
| 18 | Т***9 | Стакан | |
| 19 | 3***1 | Шестерня солнечная | |
| 20 | 3***2 | Муфта зубчатая | |
| 21 | 3***3 | Гайка | |
| 22 | 3***5 | Крышка | |
| 23 | 3***0 | Вал ведущий | |
| 24 | 3***1 | Пробка | |
| 25 | 3***2 | Пробка | |
| 26 | 0***0 | Кольцо | |
| 27 | 1***5 | Кольцо | |
| 27 | В***р | Кольцо | |
| 28 | А***0 | Кольцо | |
| 29 | 2***К | Подшипник | |
| 30 | 1***2 | Подшипник | |
| 31 | 3***8 | Подшипник | |
| 32 | П***6 | Прокладка фибровая | |
| 33 | П***7 | Прокладка фибровая | |
| 34 | 2***9 | Сапун | |
| 35 | 3***0 | Муфта зубчатая |
