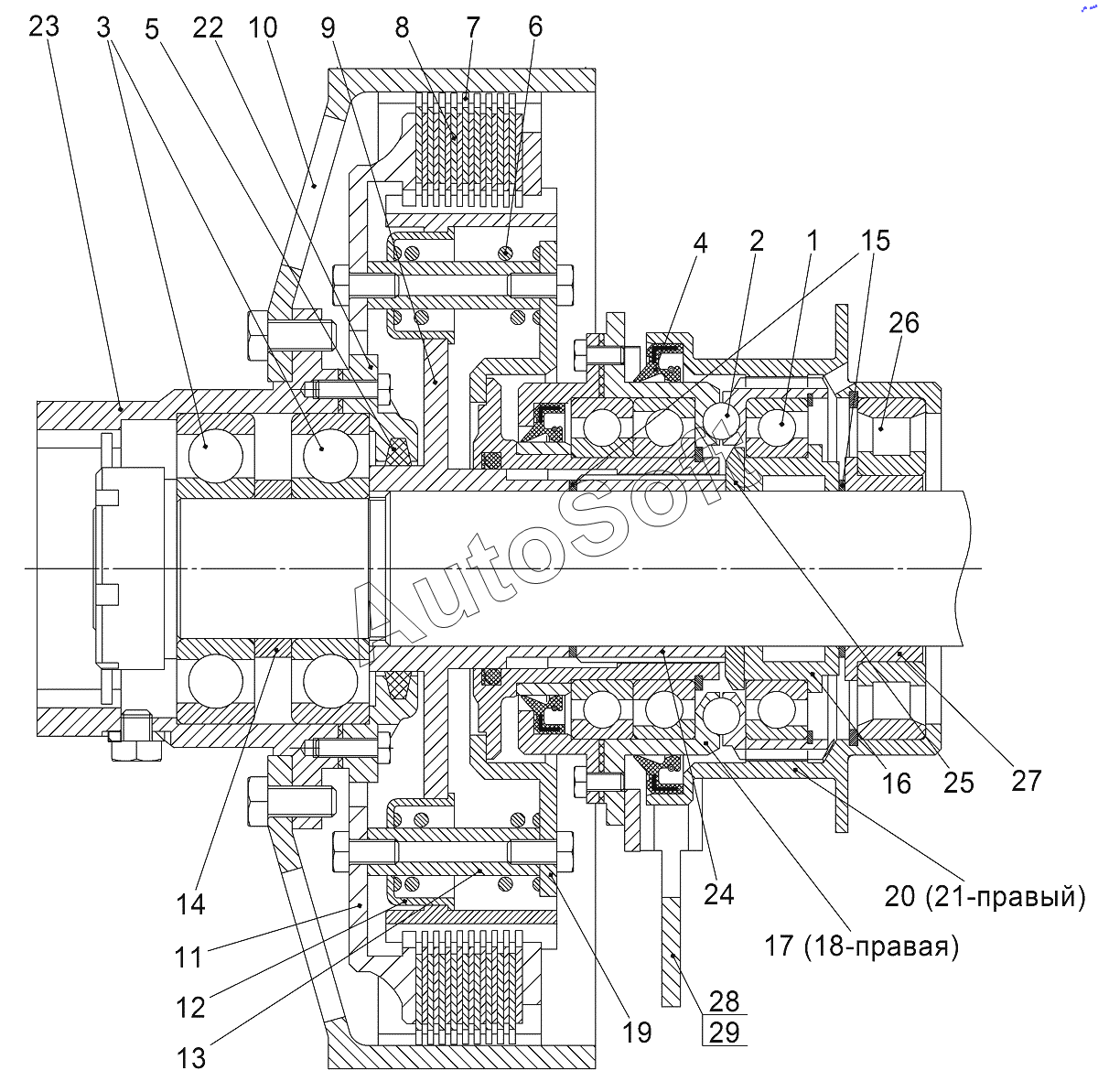

Каталог запасных частей к технике: ТТМ 3903 (2017). Фрикционы бортовые 915.25.000-1 (с доработкой)
23
17
18
19
20
20
21
21
22
16
24
25
26
27
27
28
29
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 915.25.000-1 | 9***1 | Фрикционы бортовые | |
| 1 | 4***0 | Шарикоподшипник радиально-упорный | |
| 2 | Б***0 | Шарик | |
| 3 | 3***0 | Шарикоподшипник | |
| 4 | 9***А | Сальник каркасный | |
| 5 | С***6 | Кольцо | |
| 6 | 9***7 | Пружина | |
| 7 | 3***2 | Диск ведомый | |
| 8 | 3***1 | Диск ведущий | |
| 9 | 9***2 | Барабан внутренний | |
| 10 | 9***1 | Барабан наружный | |
| 11 | 9***1 | Диск нажимной | |
| 12 | 9***5 | Стакан | |
| 13 | 9***1 | Стержень распорный | |
| 14 | 9***8 | Втулка | |
| 15 | 9***9 | Шайба установочная | |
| 16 | 9***1 | Втулка | |
| 17 | 9***2 | Чашка выключения левая | |
| 18 | 9***3 | Чашка выключения правая | |
| 19 | 9***7 | Тарелка нажимная | |
| 20 | 3***9 | Стакан левый | |
| 20 | 3***0 | Стакан левый | |
| 21 | 3***8 | Стакан правый | |
| 21 | 3***0 | Стакан правый | |
| 22 | 9***2 | Крышка | |
| 23 | 9***2 | Муфта зубчатая | |
| 24 | 9***1 | Втулка | |
| 25 | 9***8 | Кольцо | |
| 26 | 2***2 | Подшипник | |
| 27 | 3***5 | Втулка | |
| 27 | 9***2 | Втулка | |
| 28 | 3***0 | Узел выжима фрикциона левый | |
| 29 | 3***1 | Узел выжима фрикциона правый |
