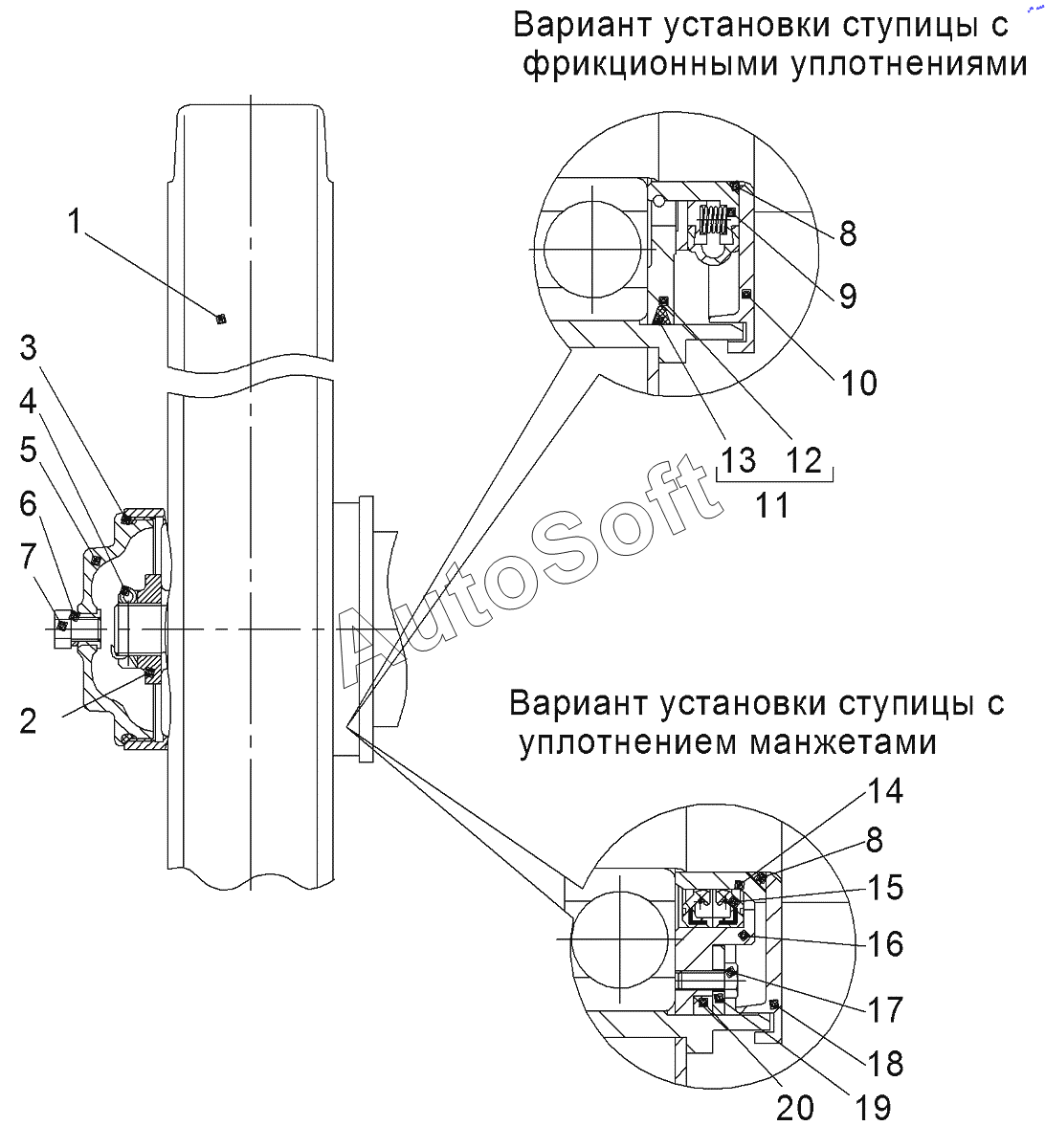

Каталог запасных частей к технике: ТТМ 3903 (2017). Каток опорный с крышкой и уплотнением ступицы
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Каток опорный | |
| 1 | 3***0 | Каток опорный | |
| 2 | 3***2 | Гайка оси катка | |
| 3 | 0***3 | Кольцо | |
| 4 | Ш***9 | Шплинт | |
| 5 | 3***0 | Крышка ступицы катка | |
| 6 | 1***0 | Прокладка медная | |
| 7 | 3***1 | Пробка крышки | |
| 8 | 0***3 | Кольцо | |
| 9 | 3***0 | Фрикционное уплотнение ступицы направляющего колеса | |
| 10 | 7***8 | Кольцо лабиринтное | |
| 11 | 4***0 | Шайба уплотнительная в сборе | |
| 12 | 4***1 | Шайба уплотнительная | |
| 13 | 4***2 | Кольцо уплотнительное | |
| 14 | 3***1 | Втулка | |
| 15 | 8***0 | Манжета в сборе | |
| 16 | 3***5 | Корпус | |
| 17 | В***6 | Винт | |
| 18 | 3***1 | Кольцо лабиринтное направляющего колеса | |
| 19 | 1***3 | Кольцо | |
| 20 | 3***6 | Шайба |
