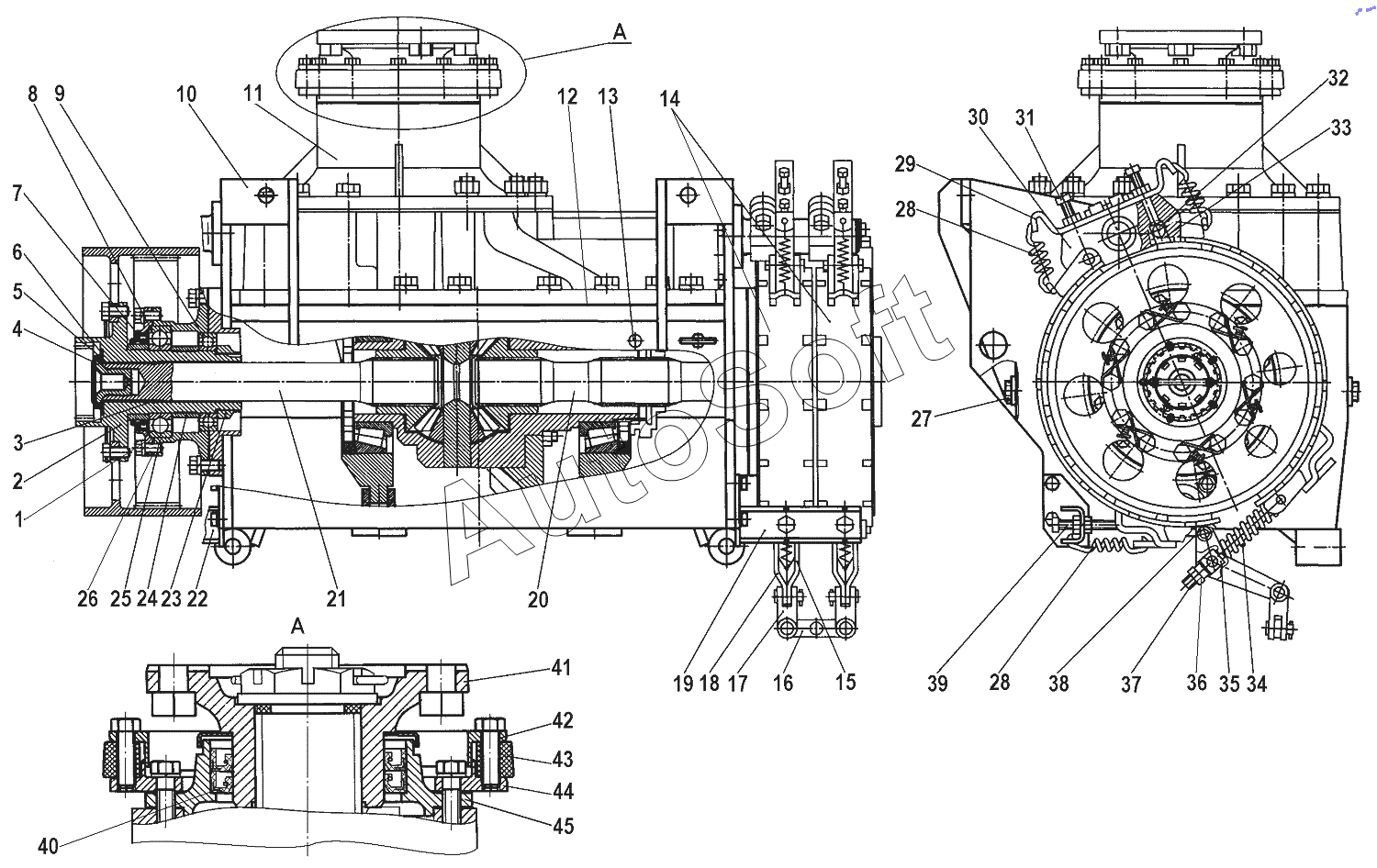

Каталог запасных частей к технике: ТТМ 4901. Передача главная второго звена (для машин №№ 1-30)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Крышка сальника | |
| 2 | 4***0 | Барабан тормозной со ступицей | |
| 3 | 7***8 | Кольцо упорное | |
| 4 | 9***1 | Пробка | |
| 5 | 9***5 | Кольцо запорное | |
| 6 | 9***1 | Планка стопорная | |
| 7 | 7***1 | Сальник наружный бортовой передачи | |
| 8 | 2***4 | Подшипник | |
| 9 | 1***4 | Подшипник | |
| 10 | 4***0 | Корпус главной передачи задней секции | |
| 11 | 4***0 | Редуктор | |
| 12 | 4***7 | Прокладка | |
| 13 | 2***9 | Сапун | |
| 14 | 3***0 | Лента тормозная | |
| 15 | 7***1 | Рычаг привода тормозных лент левый | |
| 16 | 3***7 | Уравнитель | |
| 17 | 3***6 | Серьга | |
| 18 | 7***1 | Рычаг привода тормозных лент правый | |
| 19 | 4***0 | Кронштейн регулировочных болтов правый | |
| 20 | 4***0 | Полуось главной передачи левая | |
| 21 | 4***0 | Полуось главной передачи правая | |
| 22 | 4***1 | Кронштейн регулировочных болтов левый | |
| 23 | 4***1 | Гайка | |
| 24 | 4***0 | Втулка дистанционная | |
| 25 | 4***0 | Опора подшипников | |
| 26 | 4***6 | Прокладка | |
| 27 | 2***П | Пробка | |
| 28 | 3***8 | Пружина тормозной ленты | |
| 29 | 7***7 | Кронштейн пружин тормоза | |
| 30 | 3***5 | Кронштейн тормозной ленты | |
| 31 | 2***9 | Болт М8х58 регулировочный тормозной ленты | |
| 32 | 2***9 | Палец | |
| 33 | 3***9 | Сухарь ленты тормоза | |
| 34 | 7***4 | Пружина рычага тормоза | |
| 35 | 0***8 | Сухарь рычага | |
| 36 | 0***5 | Гайка стяжная болта | |
| 37 | 4***0 | Болт стяжной тормозной ленты | |
| 38 | 7***7 | Втулка распорная рычага | |
| 39 | 2***9 | Болт | |
| 40 | 7***1 | Сальник | |
| 41 | 4***0 | Фланец | |
| 42 | 4***4 | Кольцо нажимное | |
| 43 | 4***3 | Кольцо уплотнительное | |
| 44 | 4***1 | Фланец уплотнения | |
| 45 | 4***9 | Крышка |
