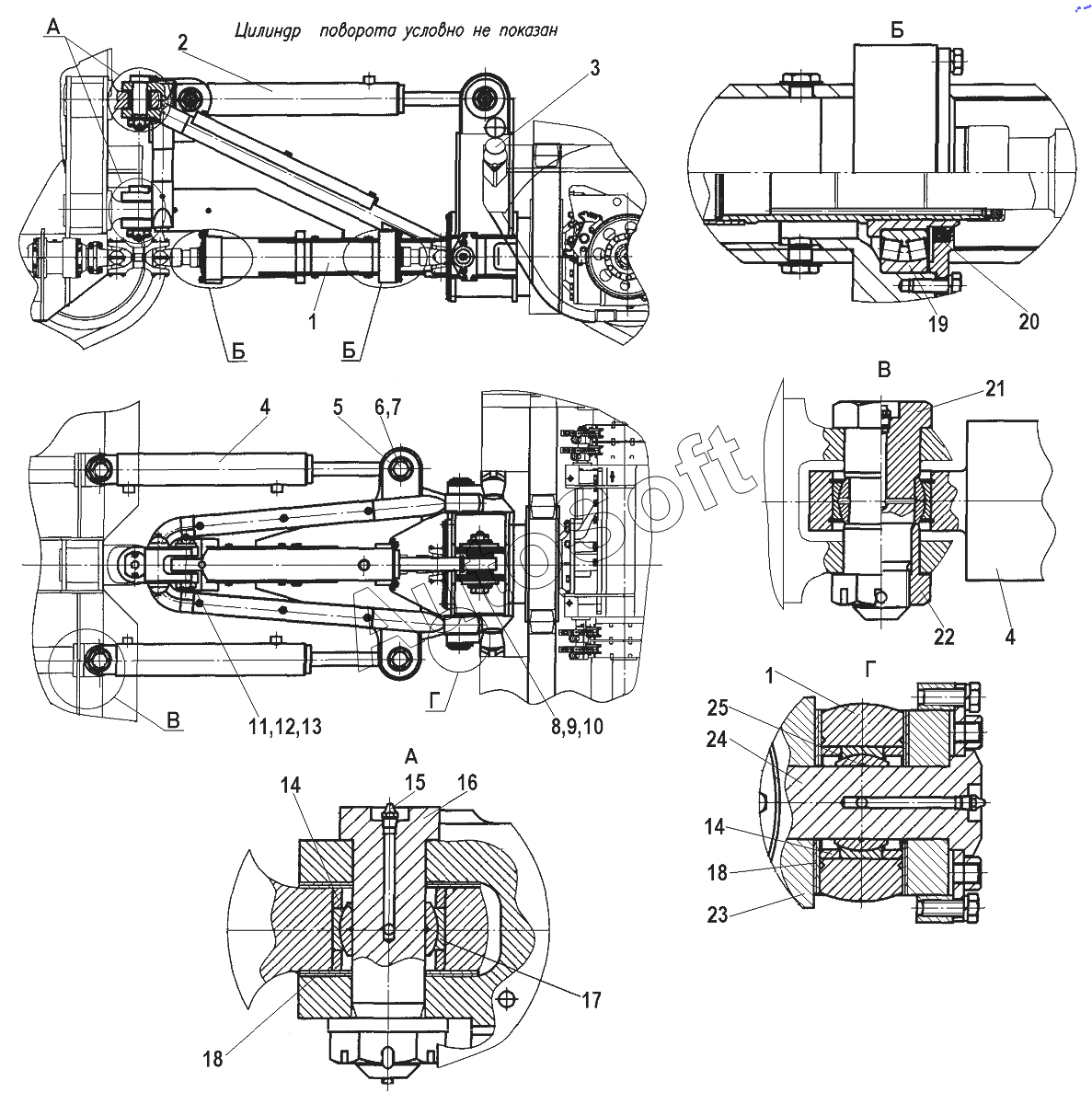

Каталог запасных частей к технике: ТТМ 4901. Устройство поворотно-сцепное
13
25
24
23
22
21
20
19
18
18
17
16
15
14
14
1
1
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Рама ПСУ | |
| 2 | 4***) | Гидроцилиндр | |
| 3 | 4***0 | Буфер сжатия | |
| 4 | 4***) | Гидроцилиндр | |
| 5 | 4***1 | Втулка шарнира | |
| 6 | 4***1 | Болт крепления цилиндра | |
| 7 | 4***5 | Гайка | |
| 8 | 4***3 | Втулка шарнира | |
| 9 | 4***2 | Втулка шарнирного подшипника | |
| 10 | 4***4 | Болт крепления цилиндра | |
| 11 | 4***0 | Втулка шарнирного подшипника | |
| 12 | 4***0 | Шайба | |
| 13 | 4***0 | Болт крепления цилиндра | |
| 14 | 4***2 | Кольцо шарнирного подшипника | |
| 15 | 1***6 | Масленка | |
| 16 | 4***0 | Ось шарнира поворота | |
| 17 | Ш***5 | Подшипник шарнирный | |
| 18 | 4***1 | Прокладка | |
| 19 | 3***7 | Подшипник | |
| 20 | 2***0 | Сальник | |
| 21 | 4***7 | Болт крепления цилиндра | |
| 22 | 4***8 | Гайка крепления цилиндра | |
| 23 | 4***1 | Узел задних шарниров | |
| 24 | 4***0 | Ось шарнира складывания секций | |
| 25 | Ш***5 | Подшипник шарнирный |
