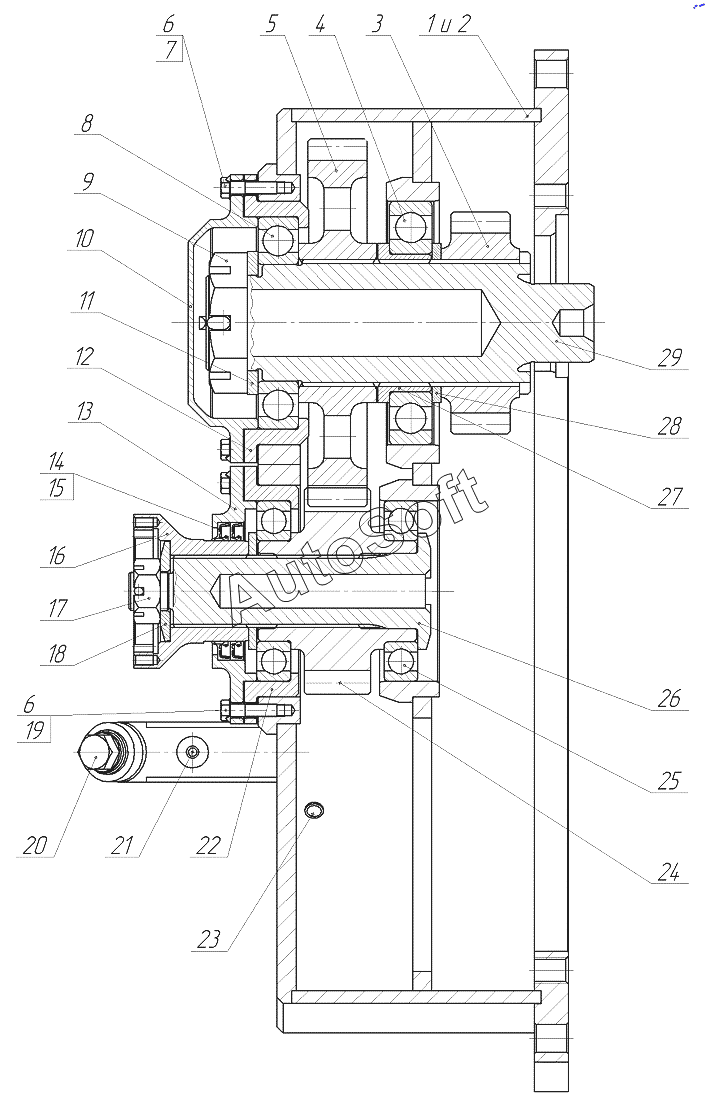

Каталог запасных частей к технике: ТТМ 6901 (2010). Ходоуменьшитель
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Картер редуктора левый | |
| 2 | 6***1 | Картер редуктора правый | |
| 3 | 6***5 | Шестерня ведущая бортовой передачи | |
| 4 | 2***6 | Подшипник | |
| 5 | 6***2 | Шестерня ведомая редуктора ходоуменьшителя | |
| 6 | 2***8 | Болт | |
| 7 | 6***3 | Планка стопорная | |
| 8 | 2***2 | Подшипник | |
| 9 | 6***1 | Гайка ведомого вала редуктора | |
| 10 | 6***5 | Крышка | |
| 11 | 6***2 | Шайба гайки ведомого вала | |
| 12 | 6***5 | Стакан подшипника ведомого вала редуктора | |
| 13 | 6***5 | Крышка узла ведущего вала | |
| 14 | 6***3 | Сальник | |
| 15 | 5***2 | Сальник | |
| 16 | 6***2 | Муфта ведущего вала | |
| 17 | 6***2 | Гайка | |
| 18 | 6***3 | Шайба | |
| 19 | 6***1 | Планка стопорная | |
| 20 | 6***0 | Щуп масляный в сборе | |
| 21 | 2***П | Сапун в сборе | |
| 22 | 6***6 | Стакан подшипника ведущего вала редуктора | |
| 23 | А***5 | Пробка | |
| 24 | 6***2 | Шестерня ведущая редуктора ходоуменьшителя | |
| 25 | 2***9 | Подшипник | |
| 26 | 6***1 | Вал ведущий | |
| 27 | 6***1 | Втулка центрирующая подшипника | |
| 28 | 6***3 | Кольцо упорное ведомого вала | |
| 29 | 6***1 | Вал ведомый редуктора ходоуменьшителя |
