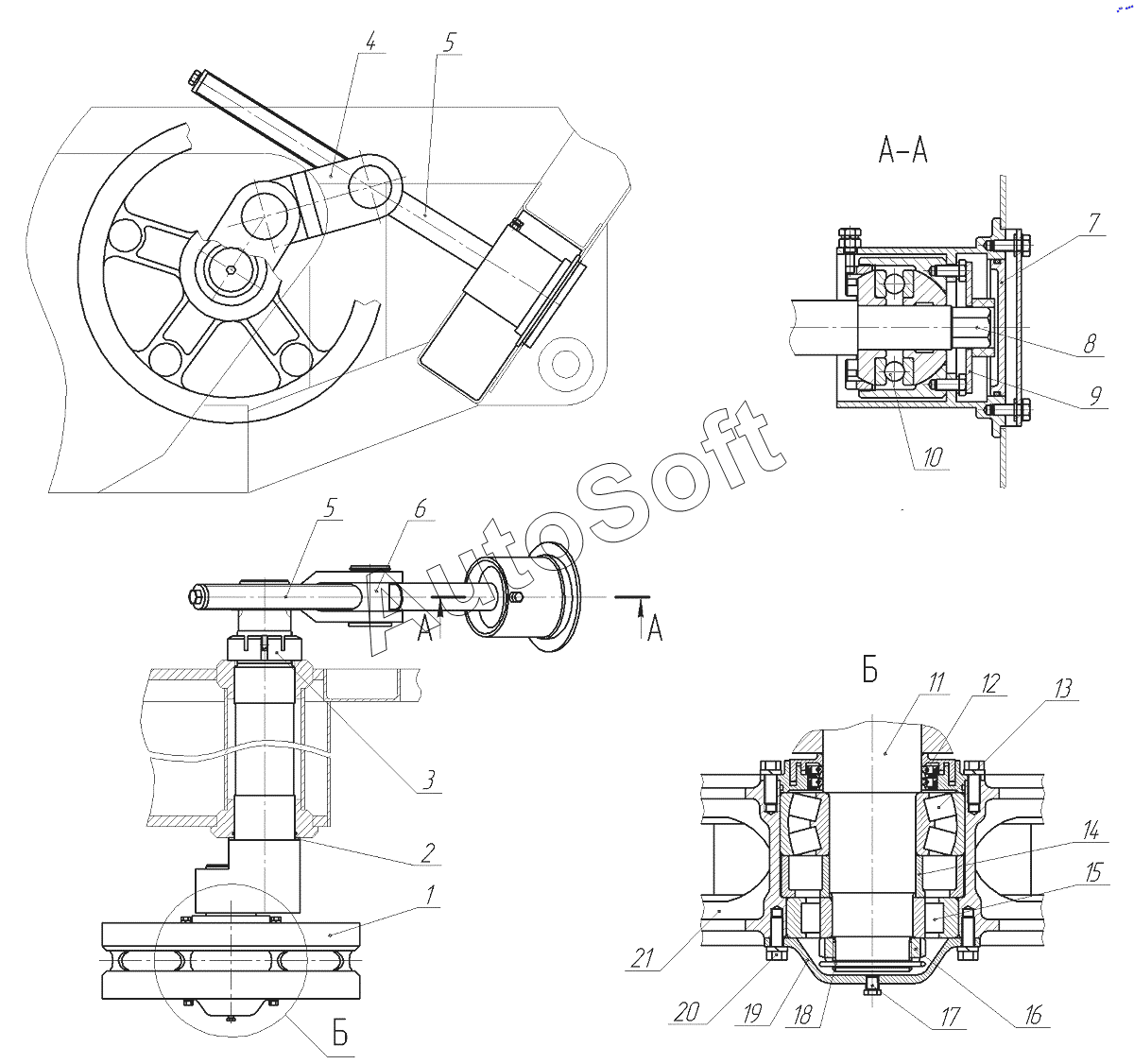

Каталог запасных частей к технике: ТТМ 6901 (2010). Направляющие колеса (ленивцы) с механизмами натяжения гусениц
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Ленивец с кривошипом | |
| 2 | 6***8 | Шайба | |
| 2 | 6***1 | Шайба | |
| 3 | 6***5 | Гайка рычага | |
| 4 | 6***2 | Рычаг | |
| 5 | 6***0 | Механизм натяжения | |
| 6 | 6***3 | Палец | |
| 7 | 6***0 | Крышка в сборе | |
| 8 | 6***0 | Винт в сборе | |
| 9 | 6***1 | Фиксатор | |
| 10 | 8***1 | Подшипник | |
| 11 | 6***0 | Кривошип механизма натяжения | |
| 12 | М***5 | Манжета | |
| 13 | 3***4 | Подшипник | |
| 14 | 6***3 | Втулка | |
| 15 | 2***3 | Подшипник | |
| 16 | 6***1 | Гайка | |
| 17 | 2***2 | Пробка | |
| 18 | 6***5 | Стопор | |
| 19 | 6***6 | Крышка | |
| 20 | Б***8 | Болт | |
| 21 | 6***0 | Колесо |
