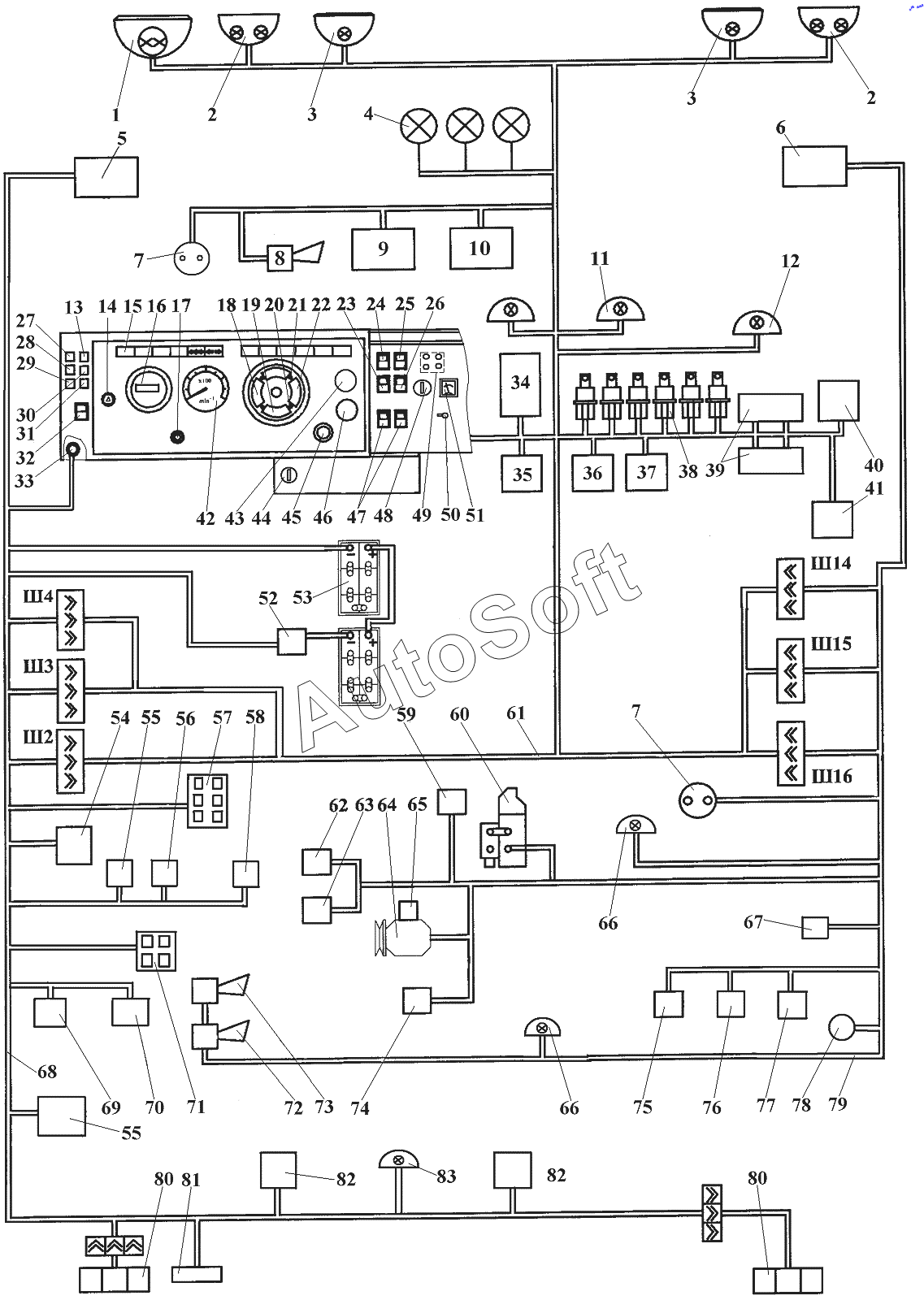

Каталог запасных частей к технике: ТТМ 6901 (2010). Приборы электрооборудования
62
61
60
59
58
57
57
56
55
55
54
63
53
52
52
51
50
49
48
47
46
46
73
83
82
82
81
80
80
79
78
77
76
75
74
45
72
71
71
70
69
68
67
66
66
65
64
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
7
6
6
5
4
3
3
2
2
33
43
42
41
40
39
38
37
36
35
34
1
32
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Air Top 3500 | A***0 | Орган управления воздушным отопителем | |
| 1 | 5***1 | Фара-прожектор | |
| 2 | П***Б | Фонарь передний герметичный | |
| 3 | 4***1 | Фара | |
| 4 | У***В | Фонарь сигнальный | |
| 5 | В***3 | Датчик привода сигнала тормоза | |
| 6 | Д***4 | Электродвигатели вентиляторов переднего отопителя кабины | |
| 6 | М***А | Электродвигатели вентиляторов переднего отопителя кабины | |
| 7 | 4***К | Розетка переносной лампы двухштыревая | |
| 8 | 7***0 | Зуммер | |
| 9 | М***Б | Электродвигатель омывателя ветровых стекол | |
| 10 | М***А | Электродвигатель стеклоочистителя | |
| 11 | П***1 | Плафон освещения кабины | |
| 12 | П***4 | Плафон вещевого ящика | |
| 13 | 3***0 | Кнопка включения | |
| 14 | 2***0 | Кнопка аварийной сигнализации | |
| 15 | Ц***2 | Блок контрольных ламп | |
| 16 | С***2 | Счетчик моточасов | |
| 17 | В***4 | Кнопка звукового сигнала | |
| 18 | 2***6 | Указатель уровня топлива в баке | |
| 19 | А***Б | Указатель заряда аккумуляторных батарей | |
| 20 | 5***К | Сигнальная лампа | |
| 21 | 5***К | Сигнальная лампа | |
| 22 | 2***0 | Указатель температуры охлаждающей жидкости в системе охлаждения | |
| 23 | П***5 | Клавиша включения и выбора режимов вентилятора кабины | |
| 24 | П***0 | Клавиша включения цилиндра вертикального складывания | |
| 25 | П***0 | Клавиша включения цилиндра вертикального складывания | |
| 26 | 2***1 | Клавиша включения подогревателя | |
| 27 | 3***0 | Кнопка включения | |
| 28 | 3***0 | Кнопка включения | |
| 29 | 3***0 | Кнопка включения | |
| 30 | 3***0 | Кнопка включения | |
| 31 | 3***0 | Кнопка включения | |
| 32 | 5***1 | Центральный переключатель света | |
| 33 | 1***1 | Кнопка дистанционного выключения аккумуляторных батарей | |
| 34 | Р***Б | Реле-прерыватель указателей поворотов и аварийной сигнализации | |
| 35 | Р***7 | Реле блокировки стартера | |
| 36 | 7***0 | Реле стартера, трюмного насоса | |
| 37 | Р***7 | Реле стеклоочистителя | |
| 38 | 9***7 | Реле выключателя | |
| 39 | П***2 | Блок предохранителей | |
| 40 | 1***2 | Блок предохранителей | |
| 41 | П***1 | Предохранитель реле поворотов | |
| 42 | 2***3 | Тахометр | |
| 43 | 1***0 | Указатель давления | |
| 45 | В***1 | Включатель освещения щитка приборов с реостатом | |
| 46 | 2***0 | Указатель давления масла в двигателе | |
| 46 | У***Б | Указатель давления масла в двигателе | |
| 47 | 2***1 | Клавиша включения подогревателя | |
| 48 | П***2 | Включатель питания цепей механизма натяжения гусениц и водооткачи- вающих насосов | |
| 49 | П***Т | Фонарь контрольной лампы | |
| 50 | В***4 | Кнопка звукового сигнала | |
| 51 | М***3 | Указатель датчика натяжения гусениц | |
| 52 | 1***7 | Выключатель аккумуляторных батарей | |
| 52 | В***Б | Выключатель аккумуляторных батарей | |
| 53 | 6***0 | Аккумуляторная батарея | |
| 54 | М***4 | Датчик аварийной сигнализации пневмосистемы | |
| 55 | М***2 | Электродвигатель трюмного насоса | |
| 56 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 57 | К***7 | Коробка с контакторами механизмов натяжения гусениц | |
| 57 | К***7 | Коробка с контакторами водооткачивающих насосов | |
| 58 | М***Д | Датчик стояночного тормоза | |
| 59 | Т***В | Датчик указателя температуры охлаждающей жидкости | |
| 60 | 2***1 | Стартер | |
| 61 | 5***0 | Пучок проводов передний | |
| 62 | М***5 | Датчик давления масла в двигателе | |
| 63 | М***В | Датчик указателя аварийного давления масла | |
| 64 | 5***0 | Генератор | |
| 65 | Р***6 | Реле напряжения | |
| 66 | 0***4 | Плафон освещения моторного отделения | |
| 67 | М***4 | Датчик аварийной сигнализации пневмосистемы | |
| 68 | 6***0 | Жгут электропроводки левый | |
| 69 | М***8 | Датчик указателя давления масла | |
| 70 | Д***а | Датчик засоренности масляного фильтра | |
| 71 | А***2 | Коробка с АЗС для включателя освещения трюма | |
| 71 | А***5 | Коробка с АЗС для включателей трюмных насосов и защиты цепи механизма натяжения гусениц | |
| 72 | С***Д | Сигнал звуковой | |
| 73 | С***1 | Сигнал звуковой | |
| 74 | Т***1 | Датчик сигнализации аварийной температуры охлаждающей жидкости | |
| 75 | 1***0 | Свеча запальная ЭФП | |
| 76 | 1***1 | Клапан топливный электромагнитный | |
| 77 | М***2 | Электродвигатель предпускового подогревателя | |
| 78 | У***Б | Датчик указателя уровня топлива | |
| 79 | 6***0 | Жгут электропроводки правый | |
| 80 | Ф***Б | Фонарь задний герметичный | |
| 81 | Ф***Б | Фонарь освещения номерного знака | |
| 82 | 6***2 | Механизм натяжения гусеницы | |
| 83 | 0***4 | Плафон освещения трюма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
