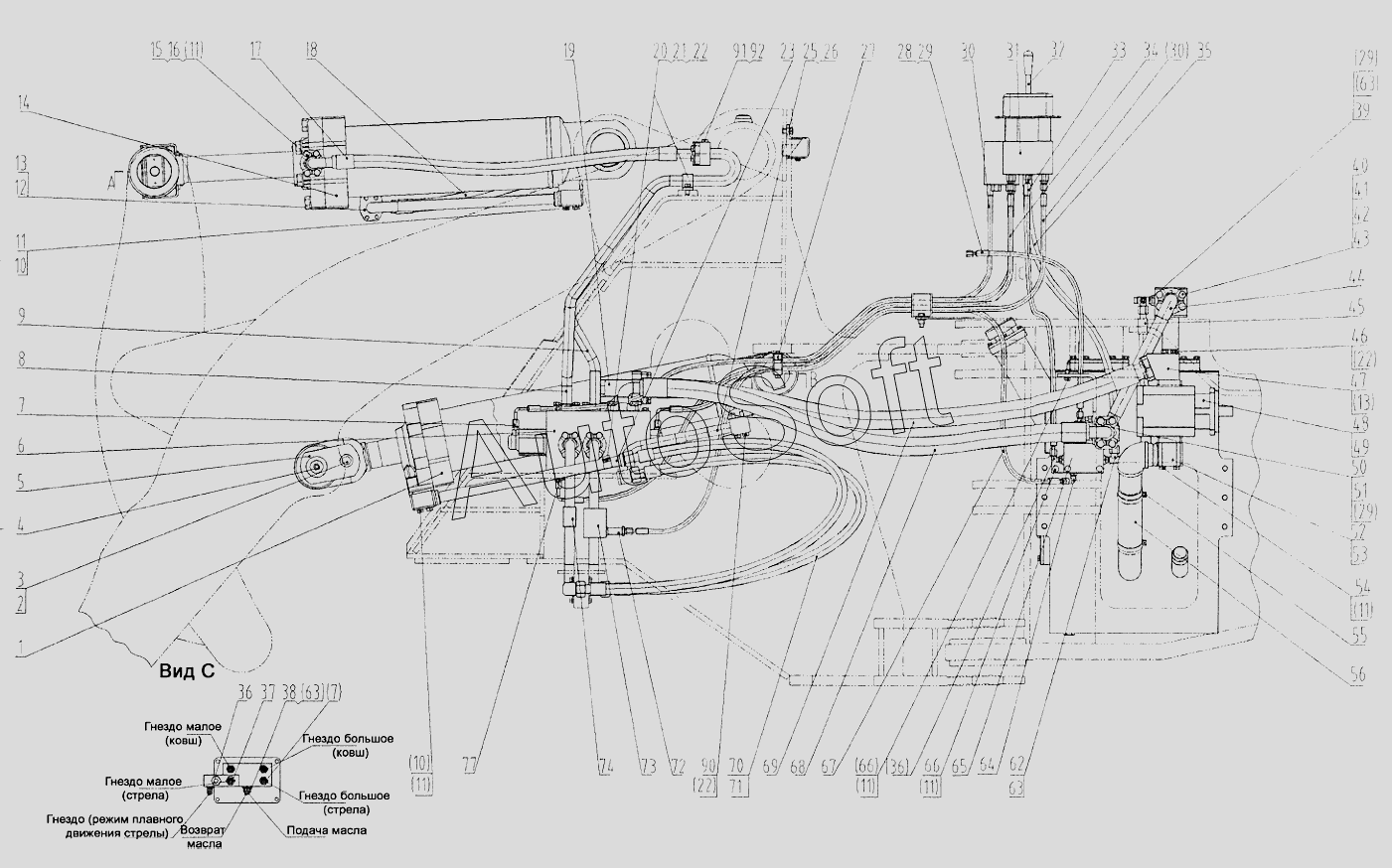

Каталог запасных частей к технике: LiuGong CLG-856 (2015). 11E0103 Гидросистема рабочего оборудования
58
69
68
67
66
66
65
64
63
63
63
62
61
60
59
70
57
56
55
54
53
52
51
50
49
48
81
92
91
90
89
88
87
86
85
84
83
82
47
80
79
78
77
76
75
74
73
72
71
12
23
22
22
22
21
20
19
18
17
16
15
14
13
13
25
11
11
11
11
11
11
10
10
9
8
7
7
6
5
4
3
2
36
36
46
45
44
43
42
41
40
39
38
37
1
35
34
33
32
31
30
30
29
29
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Гидроцилиндр подъема | |
| 2 | 5***0 | Шайба | |
| 3 | 0***6 | Болт | |
| 4 | 1***4 | Ниппель | |
| 5 | 1***2 | Палец | |
| 6 | 1***5 | Клапан распределительный | |
| 7 | 3***6 | Штуцер | |
| 8 | 1***1 | Трубка стальная | |
| 9 | 1***2 | Трубка стальная | |
| 10 | 0***3 | Болт | |
| 11 | 0***8 | Шайба | |
| 12 | 1***2 | Штуцер | |
| 13 | 1***9 | Кольцо круглого сечения | |
| 14 | 1***4 | Гидроцилиндр опрокидывания | |
| 15 | 7***0 | Фланец | |
| 16 | 0***5 | Болт | |
| 17 | 0***7 | Рукав в сборе | |
| 18 | 0***3 | Рукав в сборе | |
| 19 | 3***6 | Штуцер | |
| 20 | 2***6 | Хомут | |
| 21 | 0***2 | BOLT | |
| 22 | 0***2 | Шайба | |
| 23 | 1***2 | Трубка стальная | |
| 25 | 1***7 | Трубка стальная | |
| 26 | 1***8 | Трубка стальная | |
| 27 | 0***9 | Хомут | |
| 28 | 0***9 | Рукав в сборе | |
| 29 | 1***5 | Кольцо круглого сечения | |
| 30 | 0***8 | Шланг | |
| 31 | 1***9 | Клапан управляющий | |
| 32 | 2***7 | Рычаг управления | |
| 33 | 0***2 | Рукав в сборе | |
| 34 | 0***4 | Шланг | |
| 35 | 0***0 | Рукав в сборе | |
| 36 | 3***1 | Соединитель | |
| 37 | 3***8 | Штуцер | |
| 38 | 3***7 | Штуцер | |
| 39 | 3***1 | Болт | |
| 40 | 7***1 | Пластина нажимная | |
| 41 | 0***5 | Болт | |
| 42 | 0***3 | Шайба | |
| 43 | 1***9 | Кольцо круглого сечения | |
| 44 | 1***8 | Трубка стальная | |
| 45 | 0***1 | Рукав в сборе | |
| 46 | 0***8 | BOLT | |
| 47 | 7***0 | Штуцер | |
| 48 | 1***5 | Насос шестеренчатый | |
| 49 | 8***0 | Шайба уплотнительная | |
| 50 | 3***5 | Штуцер | |
| 51 | 1***7 | Хомут | |
| 52 | 1***9 | Шланг рабочего насоса | |
| 53 | 1***4 | Кольцо круглого сечения | |
| 54 | 0***5 | BOLT | |
| 55 | 1***9 | Обод | |
| 56 | 3***3 | Шланг | |
| 57 | 2***7 | Гидробак | |
| 58 | 0***4 | Болт | |
| 59 | 0***5 | Шайба | |
| 60 | 0***2 | Шайба | |
| 61 | 0***4 | Заглушка | |
| 62 | 3***3 | Соединитель | |
| 63 | 1***0 | Кольцо круглого сечения | |
| 64 | 3***2 | Соединитель | |
| 65 | 1***7 | Клапан | |
| 66 | 0***1 | Болт | |
| 67 | 0***2 | Рукав в сборе | |
| 68 | 0***6 | Рукав в сборе | |
| 69 | 0***4 | Рукав в сборе | |
| 70 | 0***8 | Рукав | |
| 71 | 1***2 | Кольцо круглого сечения | |
| 72 | 1***7 | Клапан | |
| 73 | 1***1 | Трубка | |
| 74 | 1***2 | Трубка | |
| 75 | 0***2 | Болт | |
| 76 | 7***1 | Пластина нажимная | |
| 77 | 3***5 | Штуцер | |
| 78 | 0***2 | BOLT | |
| 79 | 2***7 | Пластина соединительная | |
| 80 | 0***1 | WASHER | |
| 81 | 0***5 | Система автоматического возврата в исходное положение | |
| 82 | 3***3 | Кольцо | |
| 83 | 3***2 | Прокладка | |
| 84 | 0***5 | Болт | |
| 85 | 0***0 | Скоба | |
| 86 | 2***8 | Пластина крепежная | |
| 87 | 0***0 | Болт | |
| 88 | 0***3 | Гайка | |
| 89 | 5***7 | Пластина | |
| 90 | 0***6 | Болт | |
| 91 | 0***3 | Пробка | |
| 92 | 1***1 | Кольцо круглого сечения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
