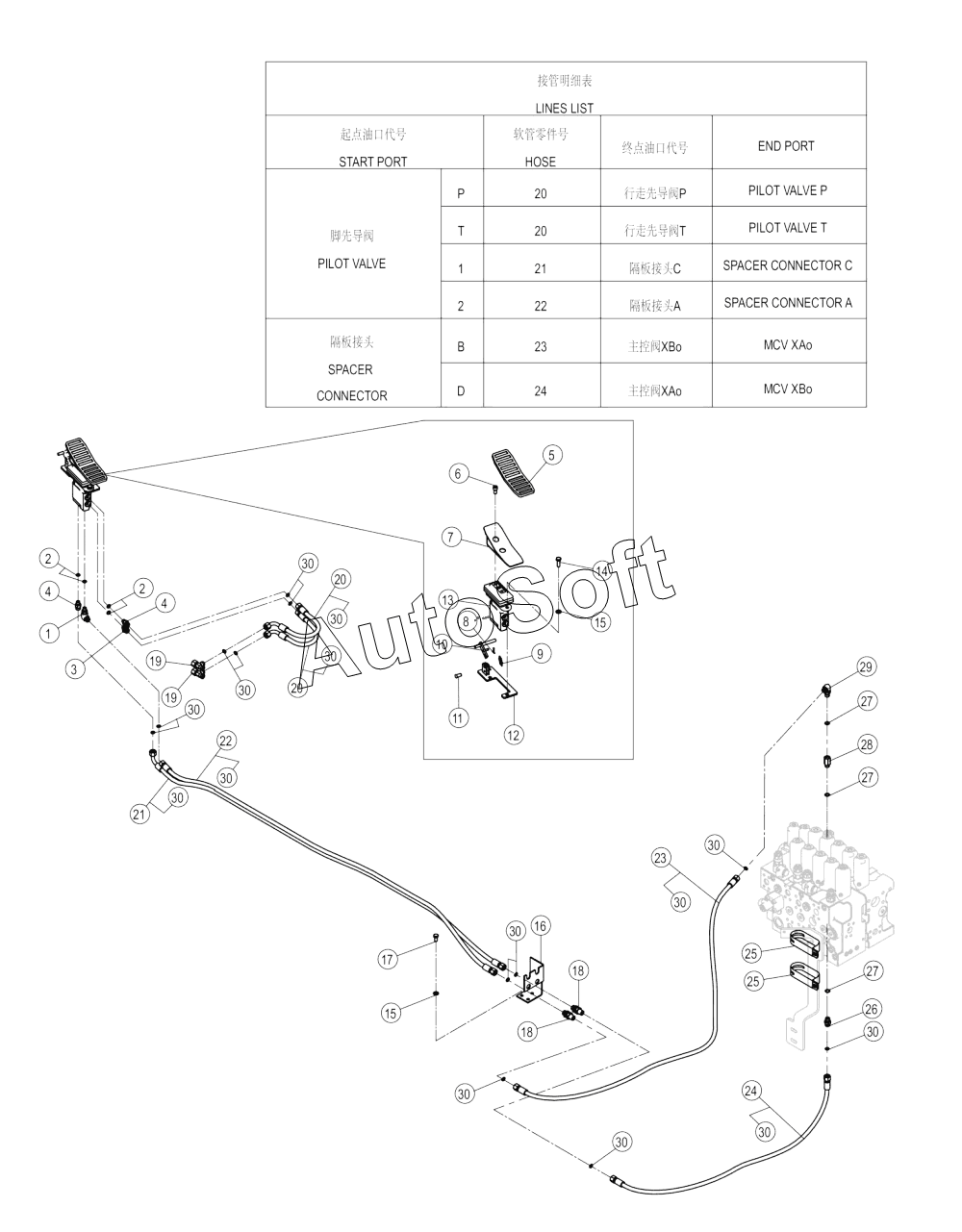

Каталог запасных частей к технике: LiuGong CLG-933E (2010). 12Y0353-000-00 ATTACHMENT PILOT LINES
15
15
30
30
30
30
30
30
30
30
30
30
30
30
30
30
29
28
27
27
27
26
25
25
24
23
22
21
20
20
19
19
18
18
17
16
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | CONNECTOR | |
| 2 | 1***8 | Кольцо круглого сечения | |
| 3 | 3***4 | FITTING | |
| 4 | 0***9 | CONNECTOR | |
| 5 | 8***5 | Оболочка резиновая | |
| 6 | 0***9 | SCREW | |
| 7 | 0***2 | Педаль | |
| 8 | 0***4 | Палец | |
| 9 | 1***2 | Пружина | |
| 10 | 1***6 | Стержень | |
| 11 | 0***6 | Палец | |
| 12 | 0***1 | Кронштейн | |
| 13 | 1***6 | Клапан | |
| 14 | 0***0 | BOLT | |
| 15 | 0***2 | WASHER | |
| 15 | 0***2 | WASHER | |
| 16 | 0***8 | PLATE | |
| 17 | 0***6 | BOLT | |
| 18 | 3***0 | CONNECTOR | |
| 19 | 3***4 | TEE | |
| 20 | 6***2 | HOSE AS | |
| 21 | 6***3 | HOSE AS | |
| 22 | 6***1 | HOSE AS | |
| 23 | 0***9 | HOSE AS | |
| 24 | 0***7 | HOSE AS | |
| 25 | 0***0 | CLAMP | |
| 26 | 0***6 | CONNECTOR | |
| 27 | 1***9 | Кольцо круглого сечения | |
| 28 | 0***8 | CONNECTOR | |
| 29 | 3***6 | CONNECTOR | |
| 30 | 1***7 | O-RING |
