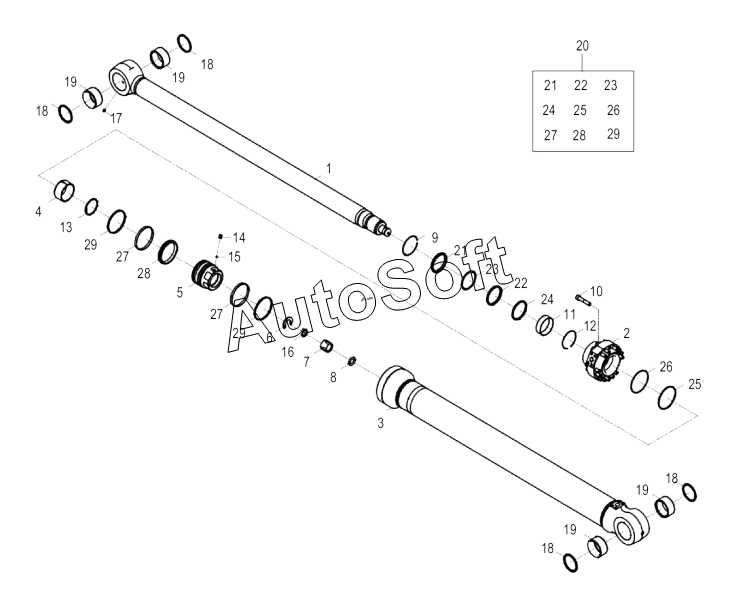

Каталог запасных частей к технике: LiuGong CLG-933E (2010). 10C1673-002-00 ARM CYLINDER
16
29
29
29
28
28
27
27
27
26
26
25
25
24
24
23
23
22
22
21
21
20
19
19
19
19
18
18
18
18
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | PISTON ROD | |
| 2 | 5***7 | COVER | |
| 3 | 1***8 | CYLINDER BODY | |
| 4 | C***0 | CUSHION COLLAR | |
| 5 | 5***1 | PISTON | |
| 6 | 7***0 | SNAP RING | |
| 7 | 5***9 | CUSHION COLLAR | |
| 8 | 7***9 | BACKUP RING | |
| 9 | 0***7 | SNAP RING | |
| 10 | 0***3 | HEX SCREW | |
| 11 | B***G | BUSHING | |
| 12 | 7***8 | SNAP RING | |
| 13 | B***G | BUFFERING RING | |
| 14 | 0***8 | HEX SCREW | |
| 15 | S***L | STEEL BALL | |
| 16 | 5***4 | BUFFERING RING | |
| 17 | 1***1 | GREASE FITTING | |
| 17 | 1***1 | GREASE FITTING | |
| 18 | 1***1 | DUST RING | |
| 19 | 5***1 | BUSHING | |
| 20 | 8***6 | SEAL KIT | |
| 21 | D***G | DUST RING | |
| 22 | S***G | SEAL RING | |
| 23 | B***G | BACKUP RING | |
| 24 | B***G | BACKUP RING | |
| 25 | O***G | O-RING | |
| 26 | B***G | BACKUP RING | |
| 27 | G***G | GUIDE RING | |
| 28 | S***G | SEAL RING | |
| 29 | W***G | WIPER RING |
