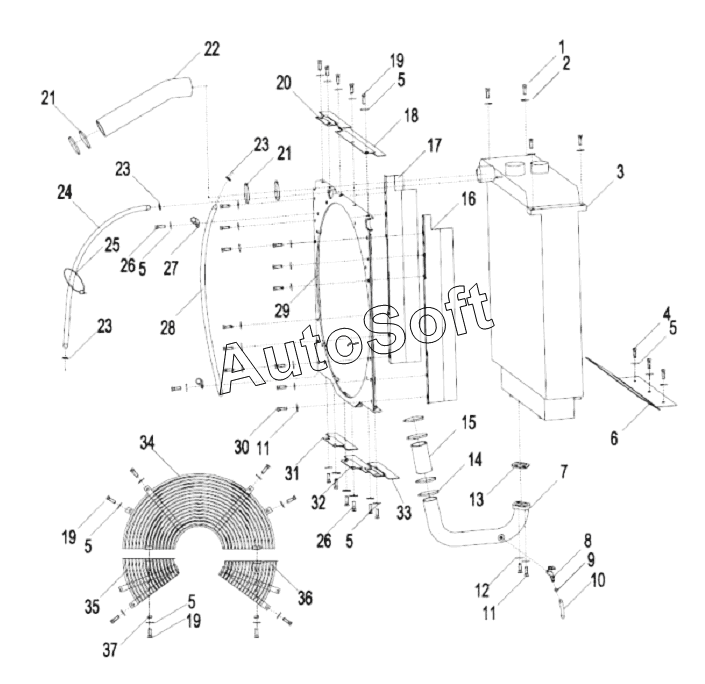

Каталог запасных частей к технике: LiuGong CLG-B160 (2010). 00E0837 RADIATOR PIPING AND WIND BREAK (SPECIAL FOR SHANG CHAI)
28
20
21
21
22
23
23
23
24
25
26
26
27
19
19
19
29
31
32
33
34
35
36
37
10
2
3
4
5
5
5
5
5
5
6
7
8
9
1
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | BOLT | |
| 2 | 0***6 | Washer | |
| 3 | 2***4 | Radiator gp | |
| 4 | 0***6 | BOLT | |
| 5 | 0***6 | Washer | |
| 6 | 3***5 | Baffle | |
| 7 | 1***0 | Radiator lines | |
| 8 | 7***5 | Valve | |
| 9 | 8***0 | Clamp | |
| 10 | 0***7 | Hose | |
| 11 | 0***6 | BOLT | |
| 12 | 0***7 | Washer | |
| 13 | 8***1 | Rubber washer | |
| 14 | 1***5 | Хомут | |
| 15 | 3***3 | Hose | |
| 16 | 3***9 | Shield-rh | |
| 17 | 3***0 | Shield-lh | |
| 18 | 3***4 | Top cover | |
| 19 | 0***1 | BOLT | |
| 20 | 4***6 | Top cover | |
| 21 | 1***1 | Clamp | |
| 22 | 3***2 | Hose | |
| 23 | 1***8 | Clamp | |
| 24 | 0***0 | Hose | |
| 25 | 3***0 | Соединения блокировочного кабеля | |
| 26 | 0***4 | Bolt | |
| 27 | 3***0 | Clip | |
| 28 | 0***8 | Hose | |
| 29 | 4***5 | Bottom plate | |
| 31 | 3***1 | Protection shield | |
| 32 | 3***2 | Protection shield | |
| 33 | 3***3 | Protection shield | |
| 34 | 0***4 | Guard | |
| 35 | 0***5 | Guard | |
| 36 | 0***3 | Guard | |
| 37 | 0***9 | Гайка |
