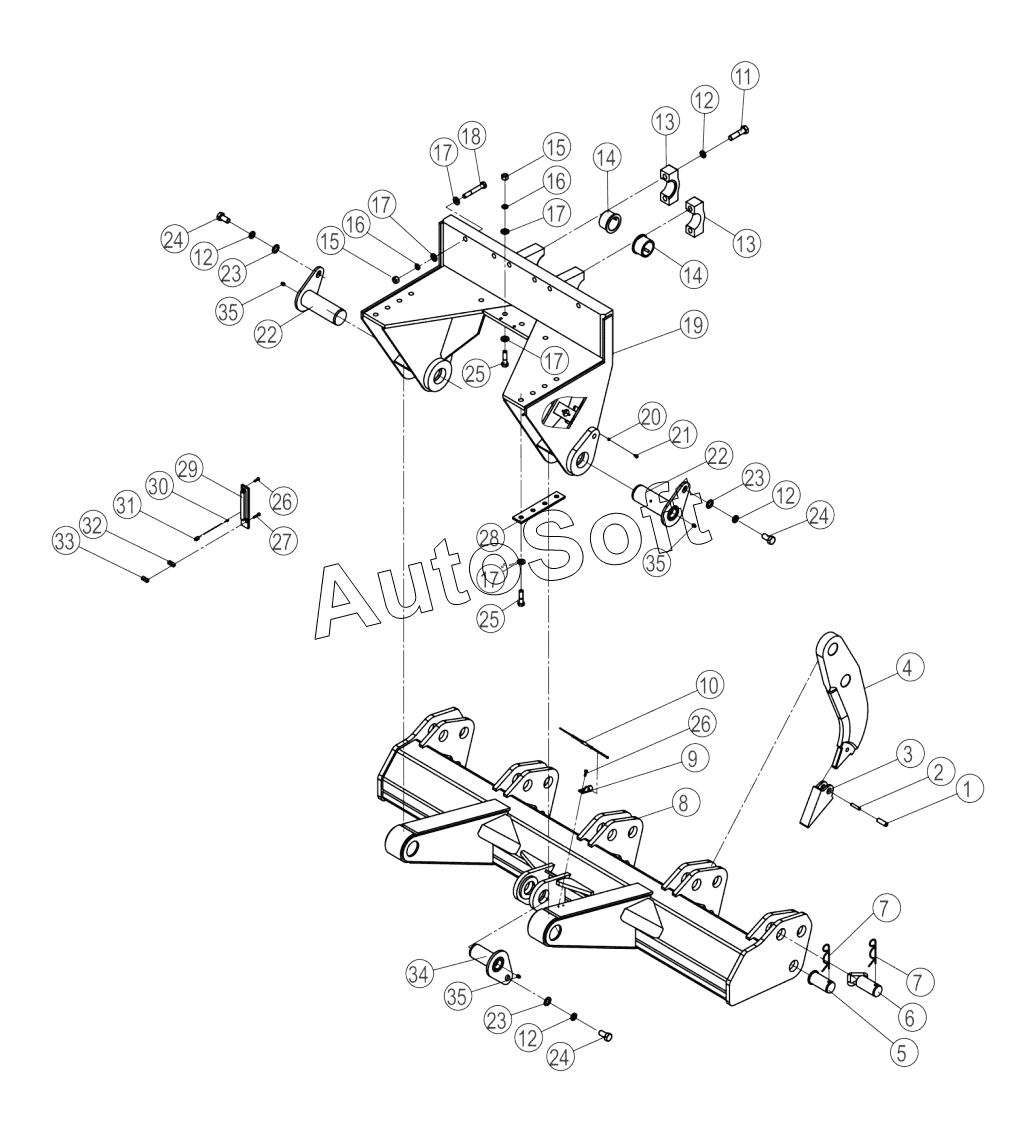

Каталог запасных частей к технике: LiuGong CLG-4215 (2010). 32Е0149-008-00 RIPPER
27
19
20
21
22
22
23
23
23
24
24
24
25
25
26
26
18
28
29
30
31
32
33
34
35
35
35
10
2
3
4
5
6
7
7
8
9
1
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Pin | |
| 2 | 0***6 | Pin | |
| 3 | 7***7 | Tip | |
| 4 | 1***6 | Tooth | |
| 5 | 6***3 | Lock pin | |
| 6 | 1***7 | Latch | |
| 7 | 6***4 | Pin | |
| 8 | 0***3 | Опора зубьев рыхлителя | |
| 9 | 2***6 | Plate | |
| 10 | 5***3 | Flexible shaft | |
| 11 | 0***9 | Болт | |
| 12 | 0***9 | Шайба | |
| 13 | 1***5 | Cover | |
| 14 | 5***8 | Bushing | |
| 15 | 0***2 | Nut | |
| 16 | 0***5 | Шайба | |
| 17 | 0***1 | WASHER | |
| 18 | 0***4 | Bolt | |
| 19 | 2***6 | Кронштейн рыхлителя | |
| 20 | 0***3 | Шайба | |
| 21 | 0***2 | Болт | |
| 22 | 1***2 | Вал рыхлителя передний | |
| 23 | 0***6 | Шайба | |
| 24 | 0***5 | Болт | |
| 25 | 0***5 | Bolt | |
| 26 | 0***0 | Болт | |
| 27 | 0***9 | Bolt | |
| 28 | 1***4 | Plate | |
| 29 | 3***0 | Indicator | |
| 30 | 0***4 | Screw | |
| 31 | 8***3 | Indicating block | |
| 32 | 1***9 | Clamp | |
| 33 | 1***0 | Clamp | |
| 34 | 1***1 | Вал рыхлителя задний | |
| 35 | 1***4 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
