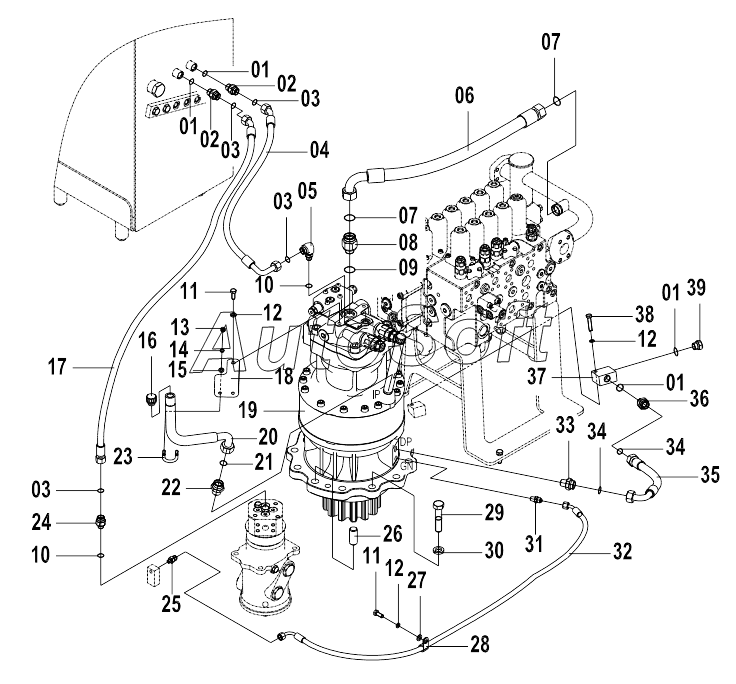

Каталог запасных частей к технике: LiuGong CLG-920E (2015). 15E0575 (F) MAIN HYDRAULIC SYSTEM-SWING MOTOR & REDUCTION PIPINGS
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
34
35
36
37
38
39
10
10
2
2
3
3
3
3
4
5
6
6
7
7
8
9
1
1
1
1
11
11
12
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Кольцо круглого сечения | |
| 2 | 0***7 | CONNECTOR | |
| 3 | 1***9 | O-RING | |
| 4 | 0***1 | Hose as | |
| 5 | 3***8 | Connector | |
| 6 | 0***2 | Hose as | |
| 6 | 0***1 | Hose as | |
| 7 | 1***6 | O-RING | |
| 8 | 0***2 | CONNECTOR | |
| 9 | 1***1 | Кольцо круглого сечения | |
| 10 | 1***9 | Кольцо круглого сечения | |
| 11 | 0***2 | BOLT | |
| 12 | 0***2 | Шайба | |
| 13 | 0***1 | NUT | |
| 14 | 0***6 | Шайба | |
| 15 | 0***5 | WASHER | |
| 16 | 5***8 | Cap | |
| 17 | 0***0 | Hose as | |
| 18 | 2***8 | Plate | |
| 19 | 1***7 | Swing motor&reduc tion gear | |
| 20 | 1***3 | Tube as | |
| 21 | 1***3 | O-ring | |
| 22 | 0***7 | Connector | |
| 23 | 0***0 | U-bolt | |
| 24 | 0***0 | Connector | |
| 25 | 0***4 | Штуцер | |
| 26 | 6***5 | Палец | |
| 27 | 0***1 | WASHER | |
| 28 | 2***3 | Хомут | |
| 29 | 0***2 | BOLT | |
| 30 | 0***0 | Hard washer | |
| 31 | 0***2 | Штуцер | |
| 32 | 0***1 | Hose as | |
| 33 | 0***1 | CONNECTOR | |
| 34 | 1***1 | O-RING | |
| 35 | 0***6 | Hose as | |
| 36 | 0***6 | CONNECTOR | |
| 37 | 0***8 | Block | |
| 38 | 0***8 | Болт | |
| 39 | 0***9 | PLUG |
