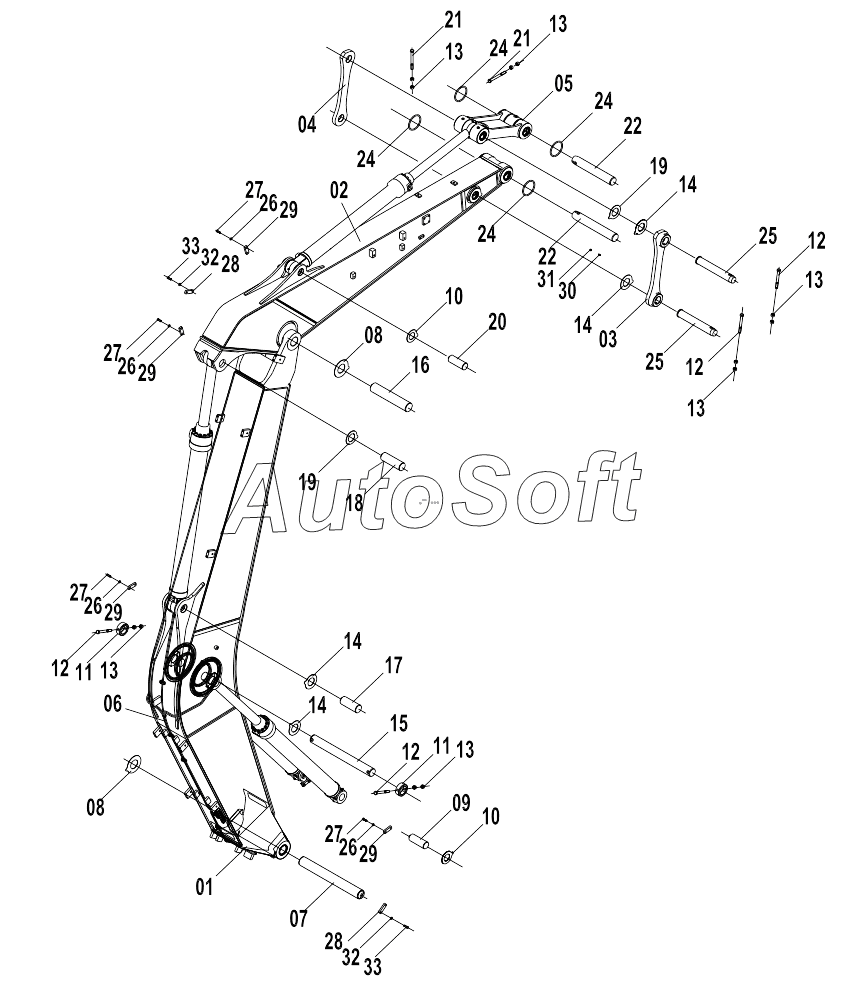

Каталог запасных частей к технике: LiuGong CLG-920E (2015). 32E1750 002 WORK IMPLEMENT SYSTEM
27
27
27
27
18
19
19
20
21
21
22
22
24
24
24
24
25
25
26
26
26
26
17
28
28
28
29
29
29
29
30
31
32
32
33
33
9
2
3
4
5
5
6
7
8
8
1
10
10
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Boom | |
| 2 | 4***8 | Arm | |
| 3 | 2***9 | Lever | |
| 4 | 1***6 | Lever | |
| 5 | 4***5 | Link | |
| 5 | 4***7 | Link | |
| 6 | 0***8 | Grease lines gp | |
| 7 | 1***2 | Pin | |
| 8 | 2***3 | Шайба регулировочная | |
| 9 | 1***3 | Pin | |
| 10 | 2***7 | Shim | |
| 11 | 5***8 | Гильза | |
| 12 | 0***7 | BOLT | |
| 13 | 0***6 | NUT | |
| 14 | 2***2 | Шайба регулировочная | |
| 15 | 6***6 | Pin | |
| 16 | 1***5 | Pin | |
| 17 | 1***4 | Pin | |
| 18 | 1***6 | Pin | |
| 19 | 2***4 | Шайба регулировочная | |
| 20 | 1***7 | Pin | |
| 21 | 0***6 | BOLT | |
| 22 | 1***1 | Pin | |
| 24 | 1***3 | Кольцо круглого сечения | |
| 25 | 6***7 | Pin | |
| 26 | 0***7 | WASHER | |
| 27 | 0***8 | BOLT | |
| 28 | 1***0 | Plate | |
| 28 | 1***9 | Plate | |
| 29 | 1***1 | Plate | |
| 30 | 1***4 | Ниппель | |
| 31 | 8***8 | Защита | |
| 32 | 0***8 | Шайба | |
| 33 | 0***4 | BOLT |
