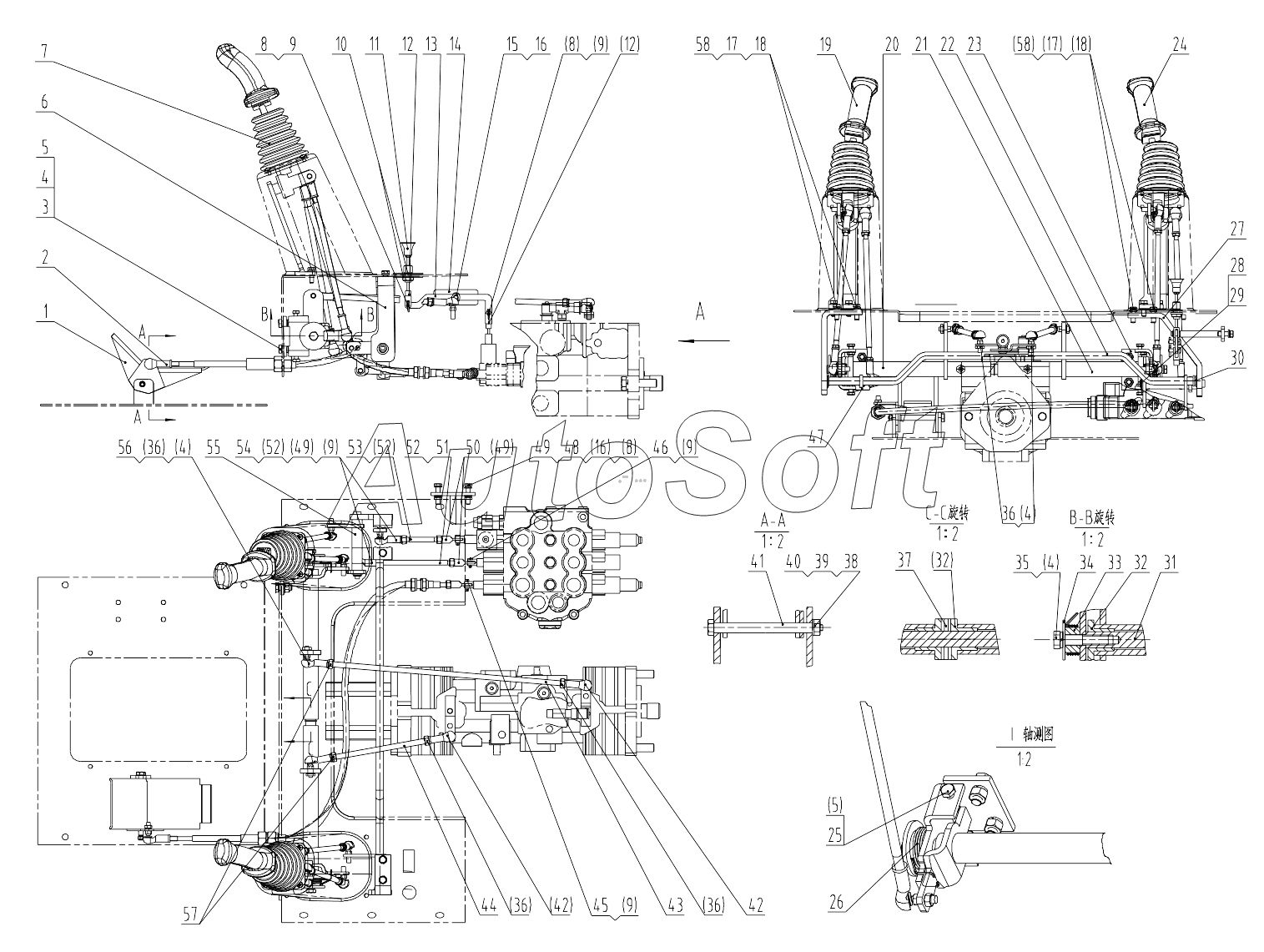

Каталог запасных частей к технике: LiuGong CLG-365A (2012). 24E0062 002 CONTROL SYSTEM
45
31
32
32
33
34
35
36
36
36
36
37
38
39
40
41
42
42
43
44
30
46
47
48
49
49
49
50
51
52
52
52
53
54
55
56
57
58
58
16
16
2
3
4
4
4
4
5
5
6
7
8
8
8
9
9
9
9
9
10
11
12
12
13
14
15
1
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Step | |
| 2 | 5***0 | Flexible shaft | |
| 3 | 0***9 | Болт | |
| 4 | 0***7 | WASHER | |
| 5 | 0***3 | NUT | |
| 6 | 2***0 | Plate | |
| 7 | 2***1 | Control lever as | |
| 8 | 0***2 | PIN | |
| 9 | 0***7 | Палец | |
| 10 | 1***2 | SHIM | |
| 11 | 2***3 | Spool as | |
| 12 | 7***0 | FORK | |
| 13 | 1***7 | Plate | |
| 14 | 0***6 | Plate | |
| 15 | 0***7 | SNAP RING | |
| 16 | 0***5 | WASHER | |
| 17 | 0***5 | Болт | |
| 18 | 0***8 | WASHER | |
| 19 | 2***3 | HANDLE-LH | |
| 20 | 1***7 | CONTROL LEVER | |
| 21 | 1***8 | CONTROL LEVER-RH | |
| 22 | 1***9 | Control lever | |
| 23 | 0***1 | BRACKET | |
| 24 | 2***4 | HANDLE-RH | |
| 25 | 0***2 | Болт | |
| 26 | 7***1 | Spring | |
| 27 | 0***1 | Bracket | |
| 28 | 5***4 | GASKET | |
| 29 | 0***3 | SNAP RING | |
| 30 | 2***1 | KNUCKLE BEARING | |
| 31 | 6***1 | SHAFT | |
| 32 | 5***9 | BUSHING | |
| 33 | 5***1 | STEEL SLEEVE | |
| 34 | 5***0 | SHIM | |
| 35 | 0***0 | Болт | |
| 36 | 0***8 | NUT | |
| 37 | 5***7 | SHIM | |
| 38 | 0***6 | NUT | |
| 39 | 0***6 | WASHER | |
| 40 | 0***2 | WASHER | |
| 41 | 6***9 | Shaft | |
| 42 | 2***2 | KNUCKLE BEARING | |
| 43 | 6***0 | Linkage | |
| 44 | 6***8 | Linkage | |
| 45 | 6***6 | PIN | |
| 46 | 6***7 | PIN | |
| 47 | 0***8 | BRACKET | |
| 48 | 0***2 | BOLT | |
| 49 | 0***1 | NUT | |
| 50 | 7***1 | RING | |
| 51 | 6***2 | Linkage | |
| 52 | 0***4 | Гайка | |
| 53 | 6***2 | Linkage | |
| 54 | 2***1 | KNUCKLE BEARING | |
| 55 | 1***6 | Control lever | |
| 56 | 2***3 | KNUCKLE BEARING | |
| 57 | 0***2 | NUT | |
| 58 | 0***6 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
