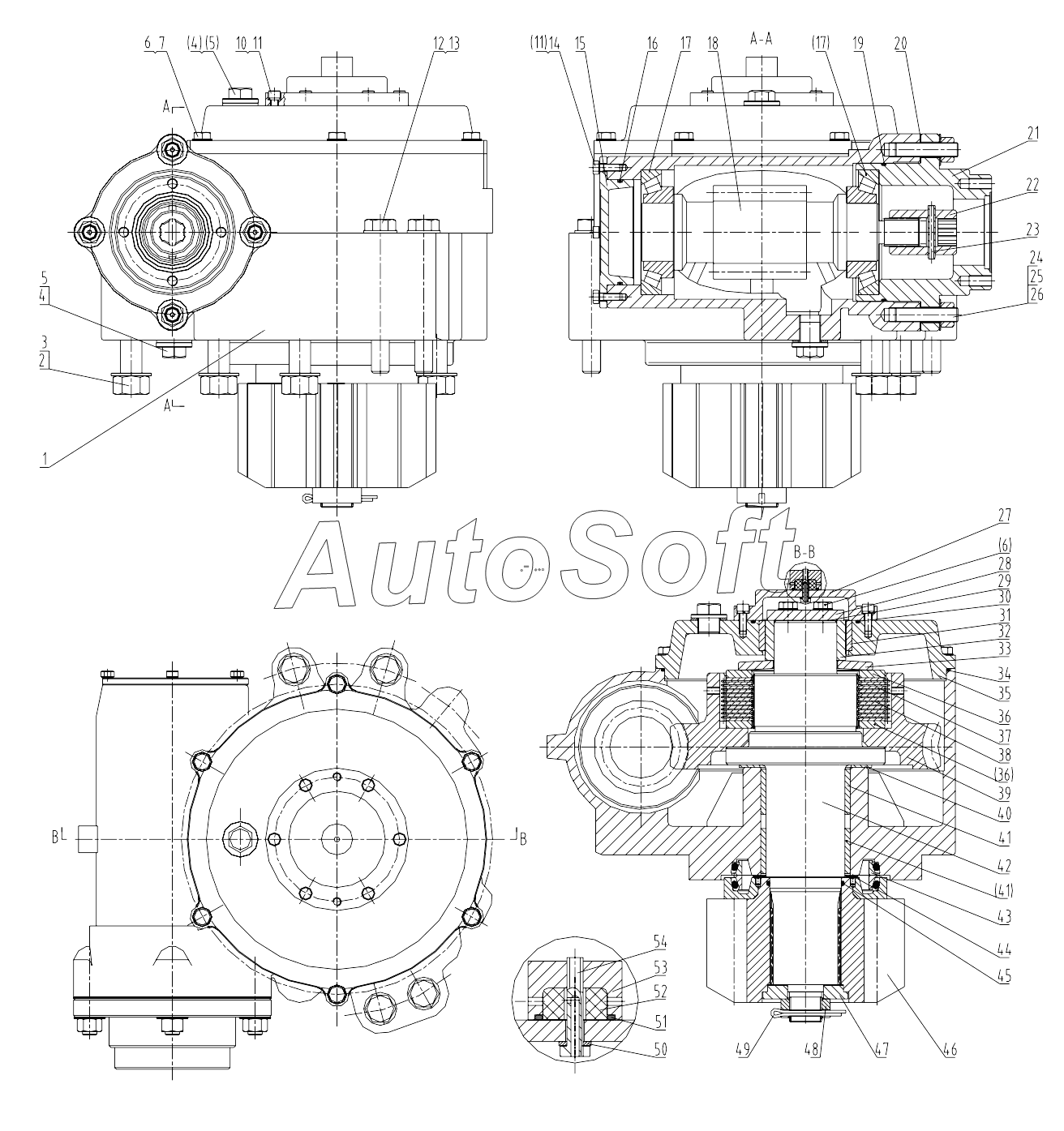

Каталог запасных частей к технике: LiuGong CLG 425 (2010). 04E0114 003 WORM BOX
1
2
3
4
4
5
5
6
6
7
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Housing | |
| 2 | 0***8 | BOLT | |
| 3 | 0***6 | Шайба | |
| 4 | 0***3 | Plug | |
| 5 | 0***3 | WASHER | |
| 6 | 0***0 | BOLT | |
| 7 | 0***7 | WASHER | |
| 10 | 0***8 | Болт | |
| 11 | 0***6 | Шайба | |
| 12 | 0***7 | BOLT | |
| 13 | 0***0 | Шайба | |
| 14 | 0***5 | Болт | |
| 15 | 5***7 | Cover | |
| 16 | 1***5 | Кольцо круглого сечения | |
| 17 | 2***3 | Tap.roller brg | |
| 18 | 4***1 | Worm | |
| 19 | 1***5 | Кольцо круглого сечения | |
| 20 | 5***7 | Shim | |
| 21 | 5***4 | Bearing support | |
| 22 | 5***2 | Sleeve | |
| 23 | 0***5 | Pin | |
| 24 | 0***9 | Stud | |
| 25 | 0***5 | Шайба | |
| 26 | 0***3 | Гайка | |
| 27 | 5***5 | Cover | |
| 28 | 5***2 | Snap ring | |
| 29 | 2***7 | Shim | |
| 30 | 1***6 | O-RING | |
| 31 | 5***7 | Bushing | |
| 32 | 5***0 | Steel sleeve | |
| 33 | 7***7 | Disk spring | |
| 34 | 1***1 | O-ring | |
| 35 | 5***9 | Cover | |
| 36 | 5***6 | Disc | |
| 37 | 3***6 | Friction plate | |
| 38 | 5***0 | Steel plate | |
| 39 | 4***0 | Worm gear | |
| 40 | 5***1 | Copper washer | |
| 41 | 5***1 | Bushing | |
| 42 | 6***9 | Spline shaft | |
| 43 | 1***8 | Floating seal | |
| 44 | 5***2 | Washer | |
| 45 | 1***2 | O-ring | |
| 46 | 5***8 | Gear | |
| 47 | 5***9 | Bushing | |
| 48 | 0***7 | Nut | |
| 49 | 0***0 | Pin | |
| 50 | 0***4 | WASHER | |
| 51 | 1***1 | O-RING | |
| 52 | 8***1 | Sponge | |
| 53 | 5***2 | Cap | |
| 54 | 0***8 | Bolt |
