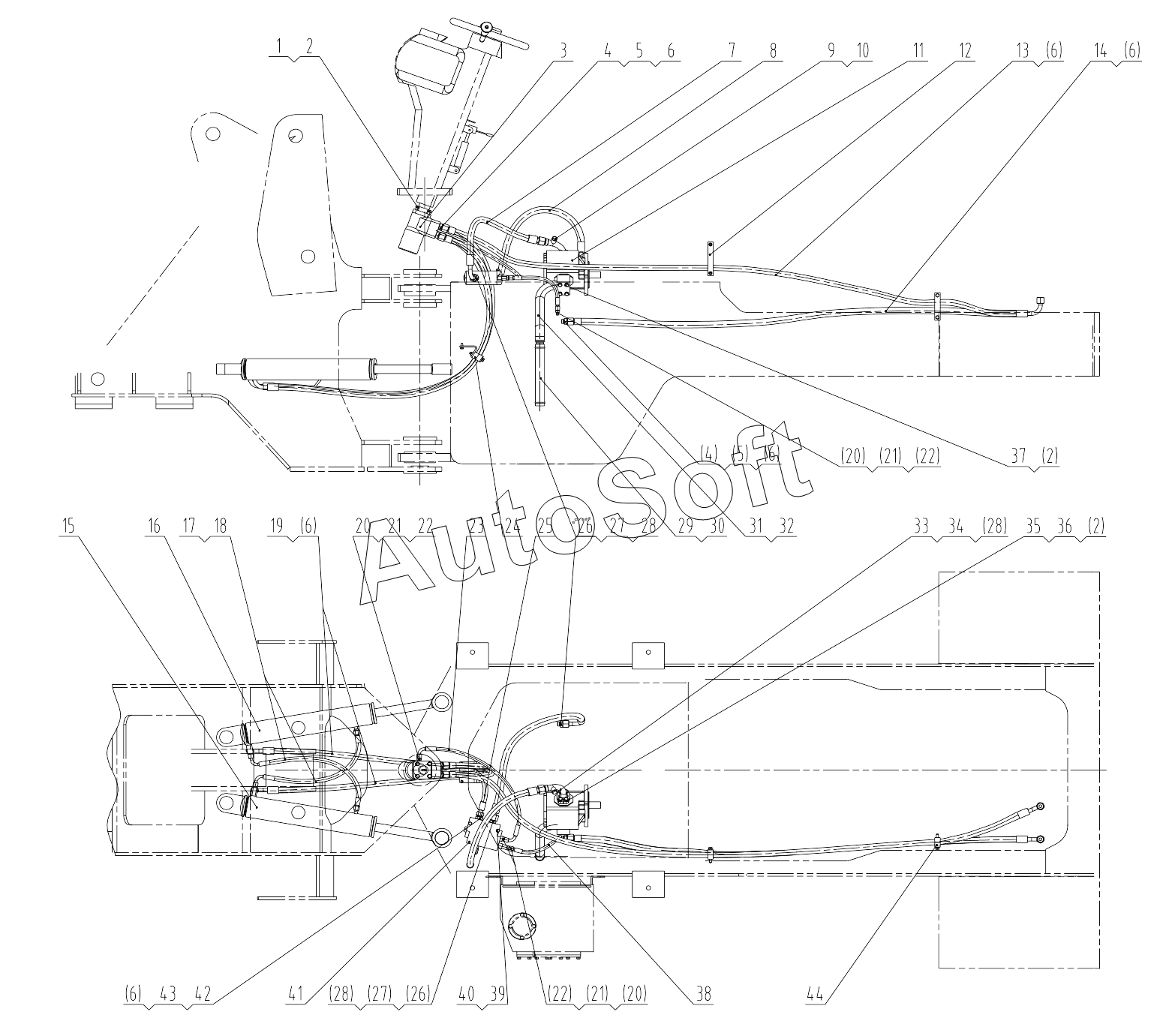

Каталог запасных частей к технике: LiuGong CLG-836 (2015). 10M0001 008 STRG HYDRAULIC SYSTEM
34
24
25
26
26
27
27
28
28
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
2
2
3
4
4
5
5
6
6
6
6
6
6
7
8
9
10
11
1
13
14
15
16
17
17
18
19
20
20
20
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | BOLT | |
| 2 | 0***2 | Шайба | |
| 3 | 1***6 | Metering pump | |
| 4 | 0***7 | Шланг | |
| 5 | 1***1 | Кольцо круглого сечения | |
| 6 | 1***0 | Кольцо круглого сечения | |
| 7 | 0***7 | Hose as | |
| 8 | 0***5 | Hose as | |
| 9 | 0***3 | Пробка | |
| 10 | 1***1 | Кольцо круглого сечения | |
| 11 | 1***6 | Gear pump | |
| 12 | 0***8 | Clamp | |
| 13 | 0***0 | Hose as | |
| 14 | 0***1 | Hose as | |
| 15 | 1***7 | Steering cylinder-lh | |
| 16 | 1***8 | Steering cylinder-rh | |
| 17 | 0***7 | Hose as | |
| 18 | 1***5 | Кольцо круглого сечения | |
| 19 | 0***8 | Hose as | |
| 20 | 0***5 | Connector | |
| 21 | 1***0 | Кольцо круглого сечения | |
| 22 | 1***4 | Кольцо круглого сечения | |
| 23 | 0***5 | Hose as | |
| 24 | 0***3 | Clamp | |
| 25 | 0***2 | Hose as | |
| 26 | 0***6 | Connector | |
| 27 | 1***9 | Кольцо круглого сечения | |
| 28 | 1***1 | Кольцо круглого сечения | |
| 29 | 3***2 | Suction hose | |
| 30 | 1***1 | Clamp | |
| 31 | 1***4 | Pipe as | |
| 32 | 1***7 | Кольцо круглого сечения | |
| 33 | 1***3 | Pipe as | |
| 34 | 1***1 | Кольцо круглого сечения | |
| 35 | 7***7 | Планка нажимная | |
| 36 | 0***9 | Болт | |
| 37 | 0***0 | Болт | |
| 38 | 0***7 | Hose as | |
| 39 | 0***1 | BOLT | |
| 40 | 0***6 | Шайба | |
| 41 | 1***7 | Priority valve | |
| 42 | 0***7 | Connector | |
| 43 | 1***9 | Кольцо круглого сечения | |
| 44 | 0***9 | Clamp |
