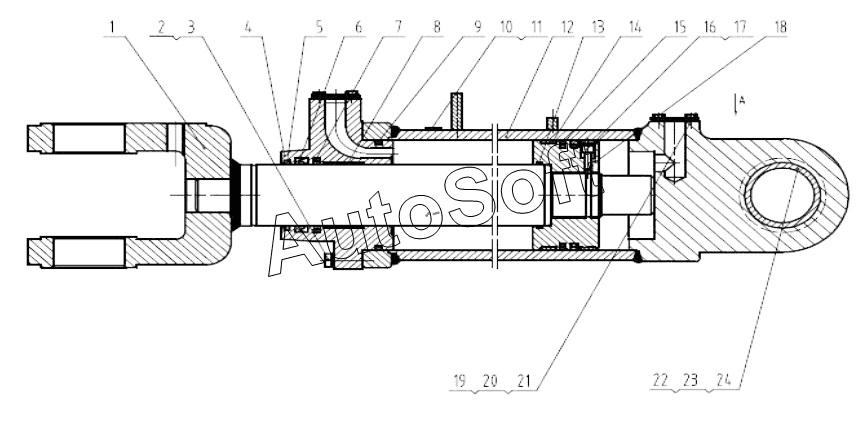

Каталог запасных частей к технике: LiuGong CLG-836 (2015). 10K0001 003 BOOM CYLINDER
12
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SP104036 | S***6 | Tool kit | |
| 1 | 1***2 | Piston rod | |
| 2 | 0***6 | SCREW | |
| 3 | 0***8 | Шайба | |
| 4 | 5***2 | Cylinder head | |
| 5 | 1***3 | Dust ring | |
| 6 | 1***4 | Y seal ring | |
| 7 | 3***0 | Seal | |
| 8 | 1***5 | Support ring | |
| 9 | 1***7 | O-RING | |
| 10 | 7***5 | Decal | |
| 11 | 0***1 | Rivet | |
| 12 | 1***2 | Cylinder body | |
| 13 | 1***2 | O-RING | |
| 14 | 1***6 | Support ring | |
| 15 | 3***2 | Seal ring | |
| 16 | 0***8 | Болт | |
| 17 | 2***5 | Steel ball | |
| 18 | 5***1 | Piston | |
| 19 | 8***2 | Plug | |
| 20 | 1***1 | Cap | |
| 21 | 0***6 | Болт | |
| 22 | 5***8 | Bushing | |
| 23 | 8***3 | Cap | |
| 24 | 3***3 | Прокладка |
