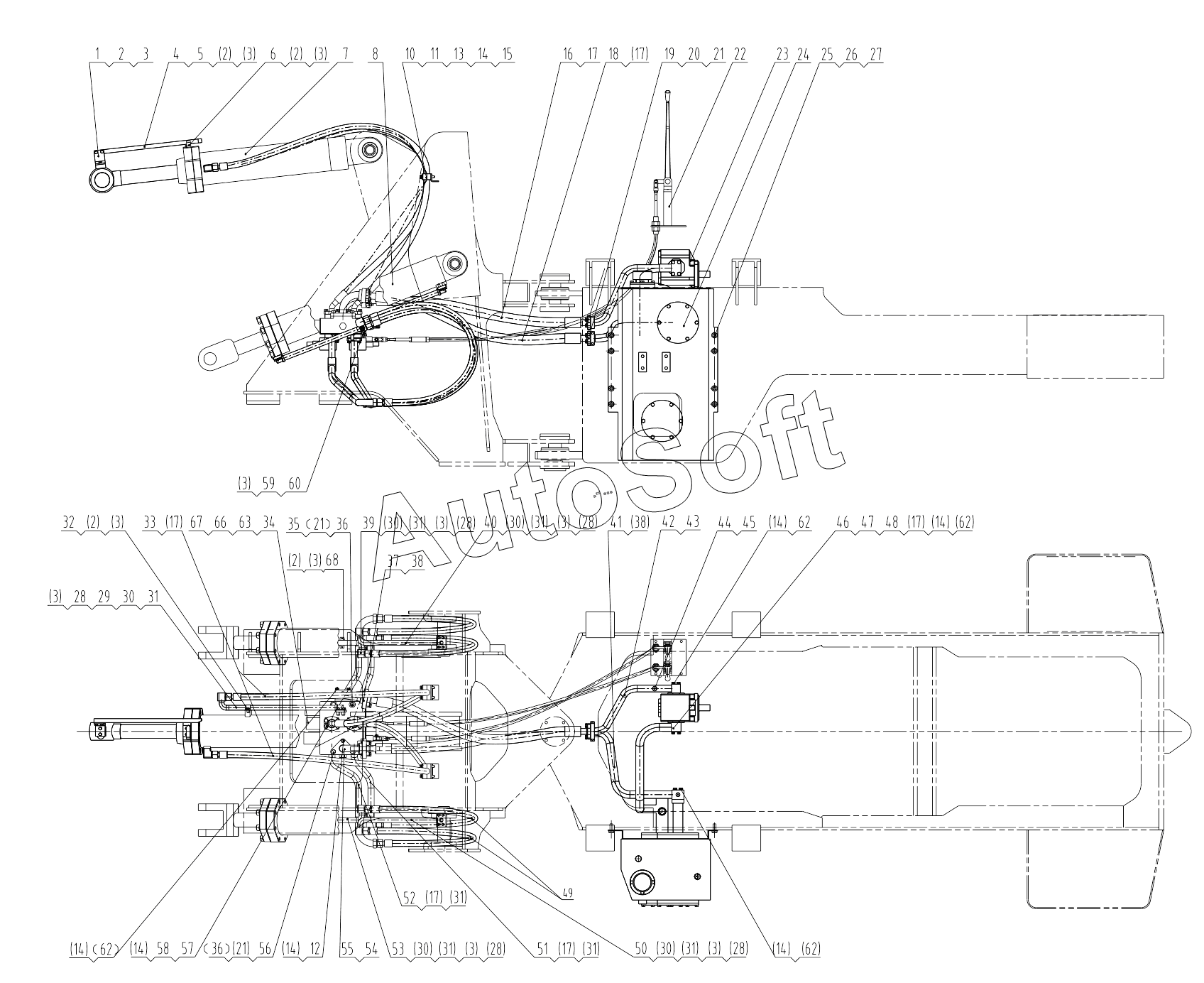

Каталог запасных частей к технике: LiuGong CLG-836 (2015). 11E0375 007 HYDRAULIC SYSTEM
42
50
49
48
47
46
45
44
43
51
41
40
39
38
38
37
36
36
35
34
52
53
54
55
56
57
58
59
60
62
62
62
62
63
66
67
68
18
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
10
11
12
13
14
14
14
14
14
14
14
15
16
17
17
17
17
17
17
1
19
20
21
21
21
22
23
24
25
26
27
28
28
28
28
28
29
30
30
30
30
30
31
31
31
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Support | |
| 2 | 0***5 | BOLT | |
| 3 | 0***8 | WASHER | |
| 4 | 6***4 | Indicating rod | |
| 5 | 6***2 | Indicating rod | |
| 6 | 2***4 | Pointer | |
| 7 | 1***2 | Tilting cylinder | |
| 8 | 1***1 | Boom cylinder | |
| 10 | 1***5 | Plate | |
| 11 | 8***5 | Clamp | |
| 12 | 0***2 | BOLT | |
| 13 | 0***3 | Болт | |
| 14 | 0***7 | WASHER | |
| 15 | 3***2 | Bushing | |
| 16 | 0***2 | Hose as | |
| 17 | 1***7 | Кольцо круглого сечения | |
| 18 | 0***1 | Hose as | |
| 19 | 7***0 | Фланец | |
| 20 | 0***5 | Болт | |
| 21 | 0***9 | WASHER | |
| 22 | 2***1 | Control lever as | |
| 23 | 1***6 | Gear pump | |
| 24 | 2***1 | Hydraulic oil tank | |
| 25 | 0***5 | Болт | |
| 26 | 0***0 | WASHER | |
| 27 | 0***9 | Шайба | |
| 28 | 0***9 | Болт | |
| 29 | 1***7 | Pipe as | |
| 30 | 1***4 | Кольцо круглого сечения | |
| 31 | 1***1 | Кольцо круглого сечения | |
| 32 | 1***4 | Хомут | |
| 33 | 0***4 | Hose as | |
| 34 | 1***8 | Control valve | |
| 35 | 0***6 | Болт | |
| 36 | 0***3 | Гайка | |
| 37 | 1***5 | Pipe as | |
| 38 | 1***6 | O-RING | |
| 39 | 1***0 | Pipe as | |
| 40 | 1***9 | Pipe as | |
| 41 | 1***6 | Pipe as | |
| 42 | 1***3 | Tube as | |
| 43 | 1***1 | Кольцо круглого сечения | |
| 44 | 0***3 | Пробка | |
| 45 | 1***1 | Кольцо круглого сечения | |
| 46 | 1***8 | Pipe as | |
| 47 | 3***2 | Suction hose | |
| 48 | 1***1 | Clamp | |
| 49 | 0***6 | Hose as | |
| 50 | 1***1 | Pipe as | |
| 51 | 1***3 | Pipe as | |
| 52 | 1***4 | Pipe as | |
| 53 | 1***2 | Pipe as | |
| 54 | 1***4 | Pipe as | |
| 55 | 1***2 | Кольцо круглого сечения | |
| 56 | 0***5 | BOLT | |
| 57 | 7***5 | Фланец | |
| 58 | 0***9 | Болт | |
| 59 | 0***1 | Stud bolt | |
| 60 | 0***1 | NUT | |
| 62 | 0***0 | Болт | |
| 63 | 1***1 | Relief valve | |
| 65 | 8***6 | Plug | |
| 66 | 1***2 | Relief valve | |
| 67 | 1***3 | Relief valve | |
| 68 | 1***9 | Clamp |
