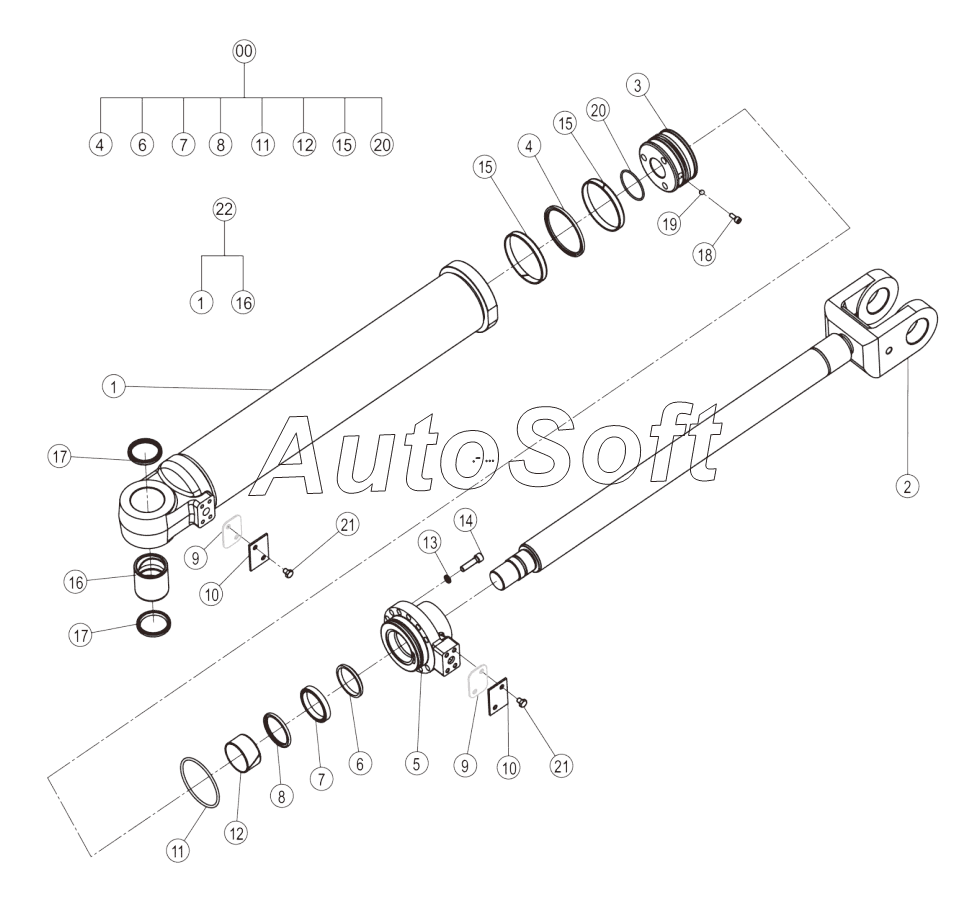

Каталог запасных частей к технике: LiuGong CLG-835H (2015). 10C2780_000_00 BOOM CYLINDER
SP151741
1
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SP151741 | S***1 | Boom cylinder repair kit | |
| 1 | 1***1 | Cylinder body | |
| 2 | 1***0 | Piston rod | |
| 3 | 5***3 | Piston | |
| 4 | 3***2 | Seal ring | |
| 5 | 5***1 | Cylinder head | |
| 6 | 1***9 | Dust ring | |
| 7 | 1***0 | Y-seal | |
| 8 | 3***0 | Seal | |
| 9 | S***m | Shim | |
| 10 | 1***3 | Крышка | |
| 11 | 1***7 | O-RING | |
| 12 | 8***3 | Support ring | |
| 13 | 0***8 | Шайба | |
| 14 | 0***6 | SCREW | |
| 15 | 8***4 | Support ring | |
| 16 | 5***4 | Bushing | |
| 17 | 3***3 | Прокладка | |
| 18 | 0***8 | Болт | |
| 19 | S***l | Steel ball | |
| 20 | 1***2 | O-RING | |
| 21 | 0***1 | Болт | |
| 22 | 1***1 | Cylinder body |
