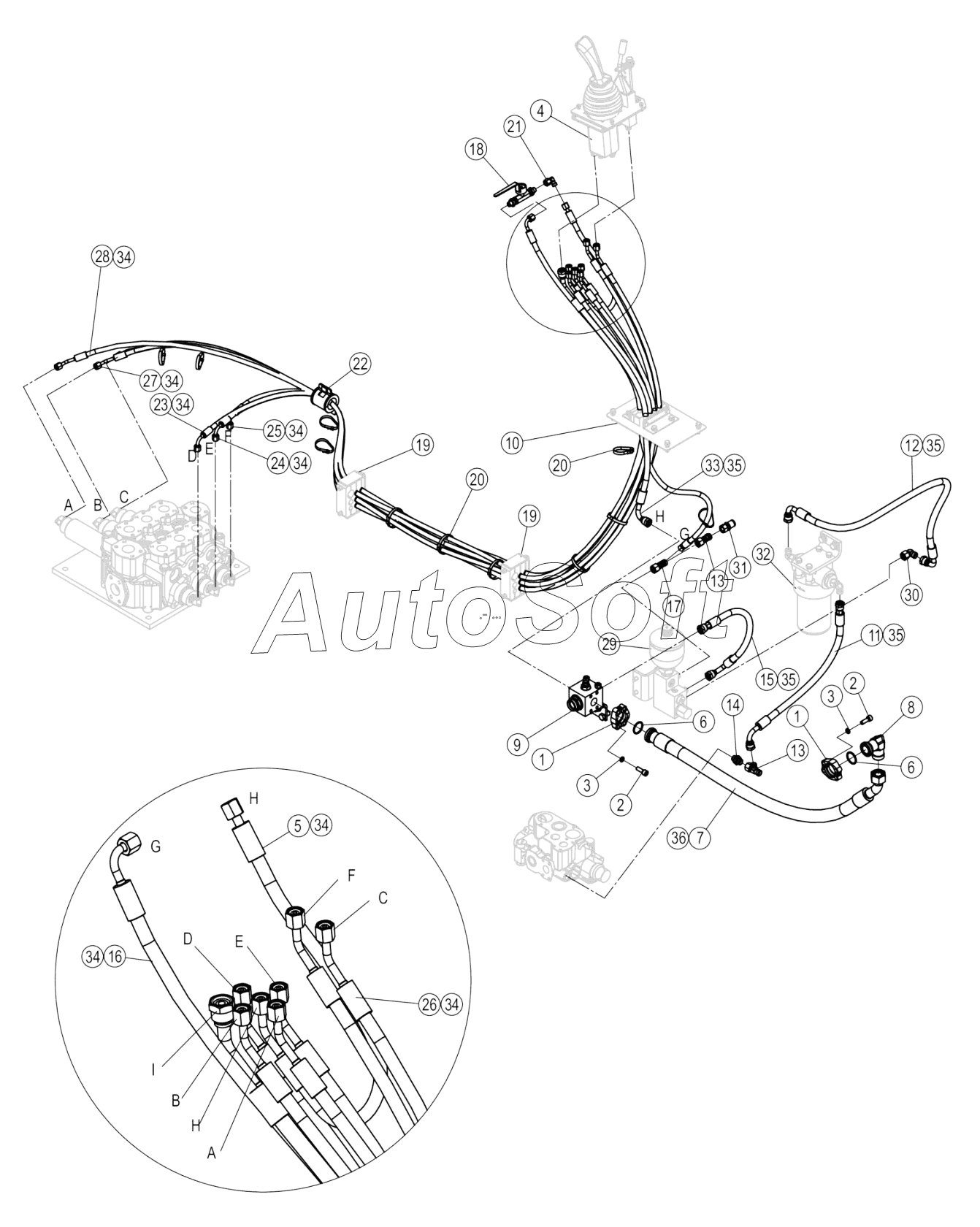

Каталог запасных частей к технике: LiuGong CLG-856H (2015). 00C4830-000-00 PILOT LINES
28
20
20
21
22
22
23
24
25
26
27
19
19
29
30
31
32
33
34
34
34
34
34
34
34
34
35
35
35
35
36
10
2
2
3
3
4
5
6
6
7
8
9
1
1
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Plate | |
| 2 | 0***6 | SCREW | |
| 3 | 0***2 | Шайба | |
| 4 | 1***0 | Pilot valve mounting as | |
| 5 | 0***0 | Hose as | |
| 6 | 1***5 | Кольцо круглого сечения | |
| 7 | 0***0 | Hose as | |
| 8 | 0***9 | Elbow | |
| 9 | 4***9 | Block | |
| 10 | 0***3 | Clamp | |
| 11 | 6***S | Hose as | |
| 12 | 6***S | Hose as | |
| 13 | 3***2 | Tee | |
| 14 | 3***9 | Connector | |
| 15 | 6***3 | Hose as | |
| 16 | 0***4 | Hose as | |
| 17 | 3***2 | Tee | |
| 18 | 1***0 | Shut-off valve | |
| 19 | 0***6 | Clamp | |
| 20 | 3***0 | Соединения блокировочного кабеля | |
| 21 | 3***6 | Elbow | |
| 22 | 0***5 | Clamp | |
| 22 | 0***6 | Snap ring | |
| 23 | 0***2 | Hose as | |
| 24 | 0***5 | Hose as | |
| 25 | 0***7 | Hose as | |
| 26 | 0***8 | Hose as | |
| 27 | 0***4 | Hose as | |
| 28 | 0***1 | Hose as | |
| 29 | 1***8 | Pilot oil supply valve as | |
| 30 | 3***2 | Elbow | |
| 31 | 4***4 | Joint | |
| 32 | 5***8 | Secondary filter as | |
| 33 | 6***3 | Hose as | |
| 34 | 1***5 | O-ring | |
| 35 | 1***6 | O-ring | |
| 36 | 1***6 | O-RING |
