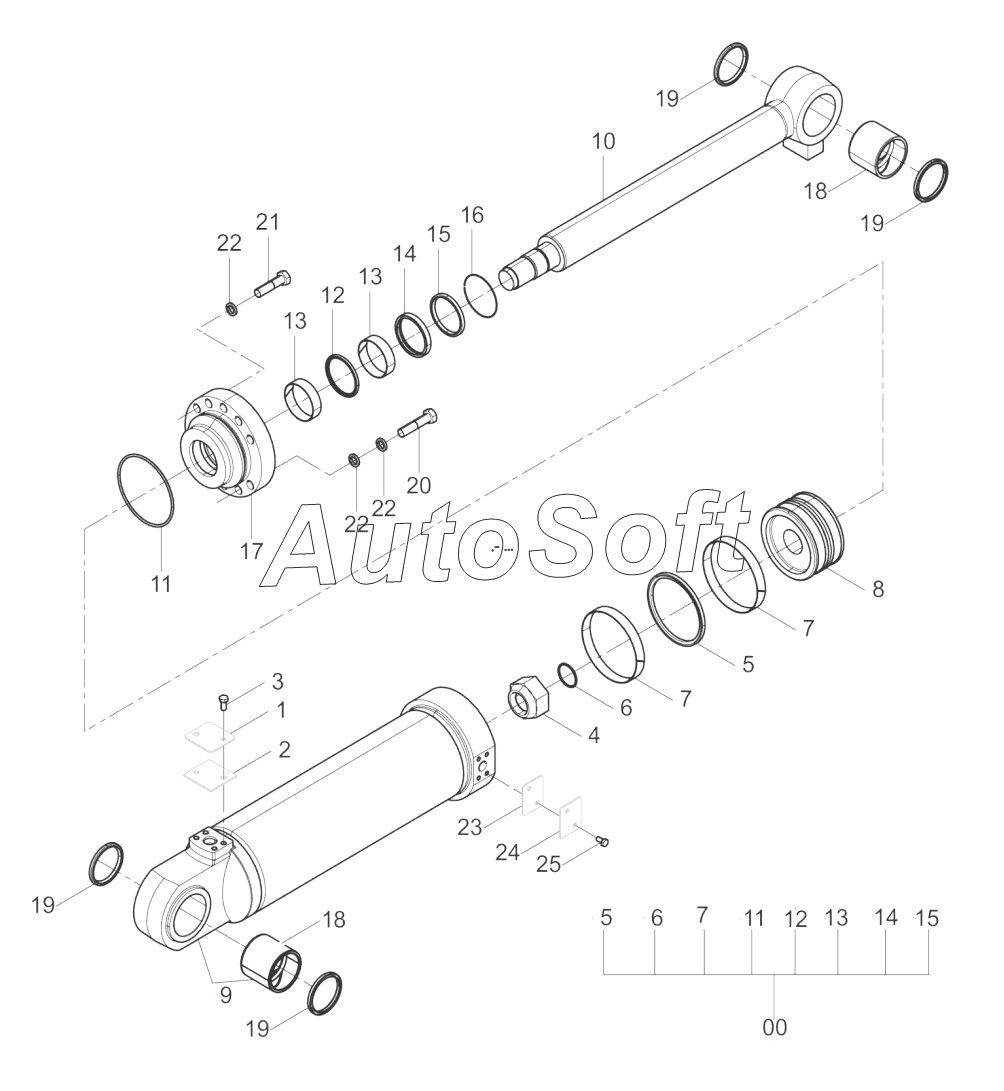

Каталог запасных частей к технике: LiuGong CLG-856H (2015). 10C1753X0-000-00 BUCKET TILTING CYLINDER
SP132701
1
2
3
4
5
5
6
6
7
7
7
8
9
10
11
11
12
12
13
13
13
14
14
15
15
16
17
18
18
18
19
19
19
19
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SP132701 | S***1 | Seal kit | |
| 1 | S***M | Shim | |
| 2 | 2***2 | Колпачок | |
| 3 | 0***1 | Болт | |
| 4 | 3***1 | Гайка | |
| 5 | 8***4 | Прокладка | |
| 6 | 1***9 | Кольцо круглого сечения | |
| 7 | 8***0 | Support ring | |
| 8 | 5***5 | Piston | |
| 9 | 1***1 | Cylinder body | |
| 10 | 1***0 | Piston rod | |
| 11 | 1***3 | Кольцо круглого сечения | |
| 12 | 1***5 | Seal ring | |
| 13 | 8***7 | Support ring | |
| 14 | 1***1 | Seal ring | |
| 15 | 1***1 | Прокладка | |
| 16 | 7***0 | Snap ring | |
| 17 | 5***7 | Cylinder cover | |
| 18 | 5***3 | Втулка | |
| 18 | 5***7 | Bushing | |
| 19 | 3***3 | Кольцо | |
| 21 | 0***8 | BOLT | |
| 22 | 0***9 | Шайба | |
| 23 | S***M | Shim | |
| 24 | 1***4 | Cover | |
| 25 | 0***5 | BOLT |
