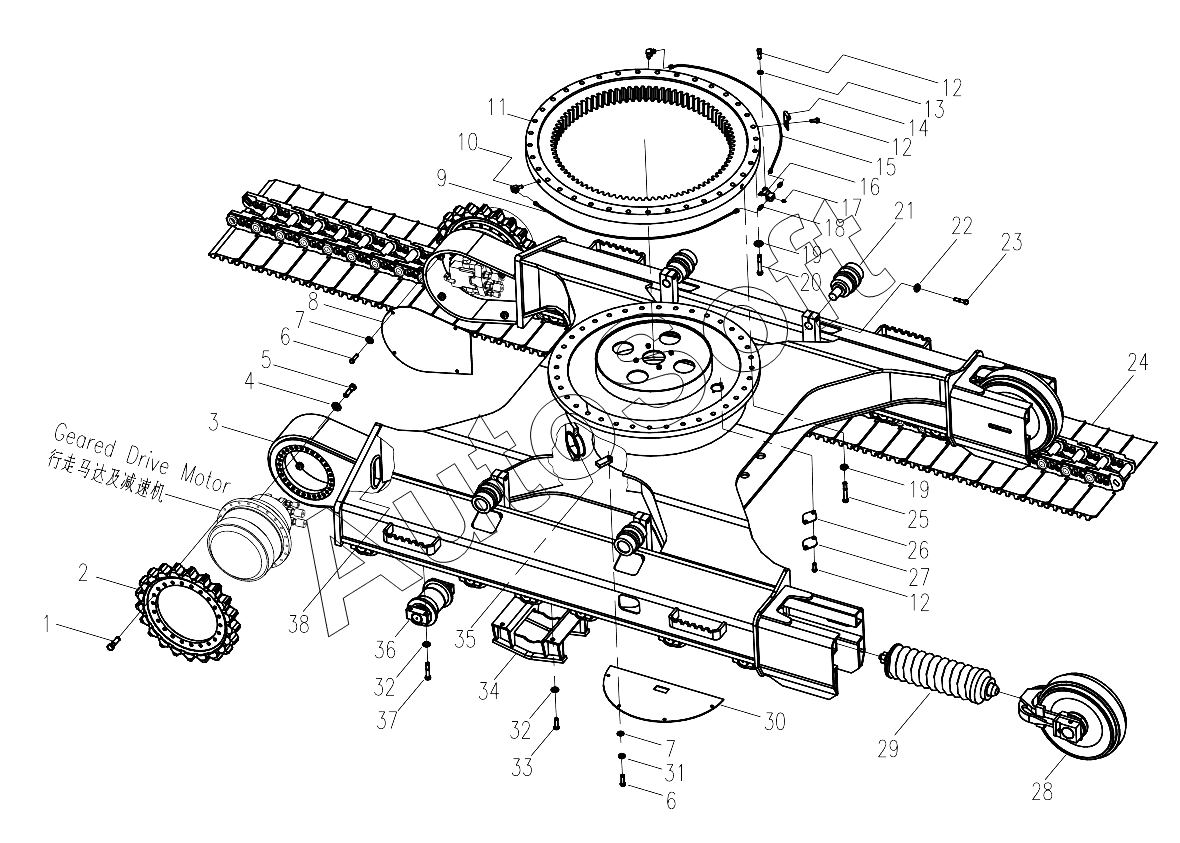

Каталог запасных частей к технике: LiuGong CLG-922LC (2008). LOWER MECHANISM
30
21
22
23
24
25
26
27
28
29
20
31
32
32
33
34
35
36
37
38
11
2
3
4
5
6
6
7
7
8
9
10
1
12
12
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | BOLT | |
| 2 | 4***5 | Ведущее колесо | |
| 3 | 3***1 | Гусеничная рама | |
| 4 | 0***1 | Шайба | |
| 5 | 0***9 | BOLT | |
| 6 | 0***1 | Болт | |
| 7 | 0***9 | Шайба | |
| 8 | 1***6 | Крышка | |
| 9 | 0***8 | Трубка | |
| 10 | 0***4 | Штуцер | |
| 11 | 2***0 | Подшипник | |
| 12 | 0***6 | Болт | |
| 13 | 0***1 | WASHER | |
| 14 | 2***0 | Зажим | |
| 15 | 0***7 | Трубка | |
| 16 | 1***7 | Штуцер | |
| 17 | 1***4 | Ниппель | |
| 18 | 0***4 | Штуцер | |
| 19 | 0***0 | Шайба | |
| 20 | 0***4 | BOLT | |
| 21 | 5***5 | Каток | |
| 22 | 0***6 | Шайба | |
| 23 | 0***3 | BOLT | |
| 24 | 2***1 | Гусеница в сборе | |
| 25 | 0***9 | BOLT | |
| 26 | 8***6 | Шайба | |
| 27 | 1***0 | Крышка | |
| 28 | 5***3 | Колесо натяжное в сборе | |
| 29 | 4***0 | Механизм натяжения | |
| 30 | 1***4 | Крышка | |
| 31 | 0***8 | Шайба | |
| 32 | 0***3 | Шайба | |
| 33 | 0***3 | Болт | |
| 34 | 4***5 | Крышка защитная | |
| 35 | 8***7 | Крышка защитная резиновая | |
| 36 | 5***2 | Каток опорный | |
| 37 | 0***0 | Болт | |
| 38 | 8***6 | Крышка защитная резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
