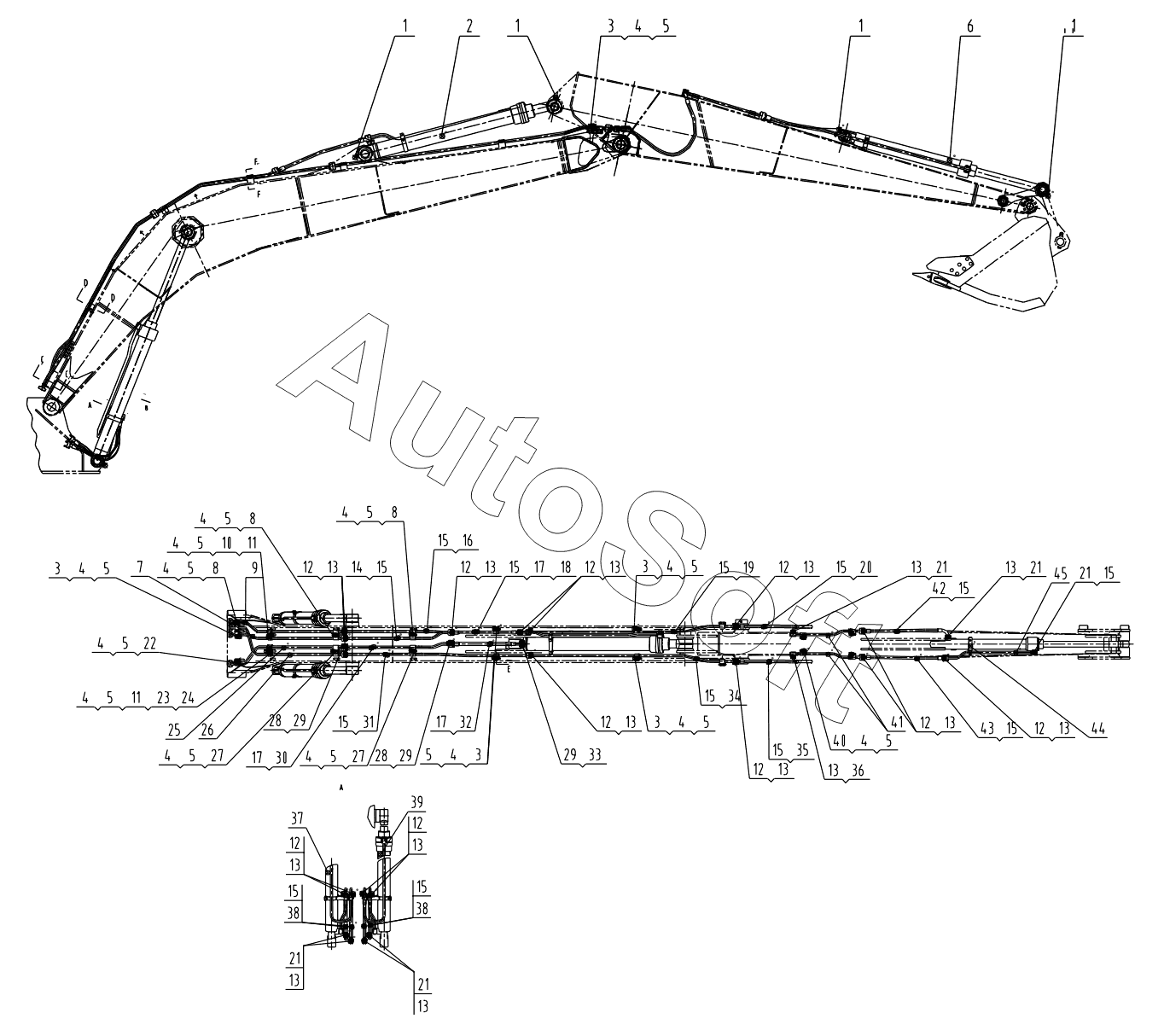

Каталог запасных частей к технике: LiuGong CLG-920D. 11Y0019 000 WORK IMPLEMENT LINES
35
24
25
26
27
27
28
28
29
29
29
30
31
32
33
34
23
36
37
38
38
39
40
41
42
43
44
45
12
12
12
12
12
12
12
12
12
12
2
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
8
8
8
9
10
11
11
1
1
1
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
17
17
18
19
20
21
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | BOOT | |
| 2 | 1***8 | ARM CYLINDER AS | |
| 3 | 2***1 | CLAMP | |
| 4 | 0***8 | Шайба | |
| 5 | 0***9 | BOLT | |
| 6 | 1***1 | BUCKET CYLINDER AS | |
| 7 | 0***2 | TUBE AS | |
| 8 | 2***5 | CLAMP | |
| 9 | 0***5 | TUBE AS | |
| 10 | 2***6 | CLAMP | |
| 11 | 8***1 | BOOT | |
| 12 | 0***0 | Screw | |
| 13 | 0***2 | Split flange | |
| 14 | 0***3 | TUBE AS | |
| 15 | 1***4 | O-ring | |
| 16 | 0***6 | TUBE AS | |
| 17 | 1***5 | O-RING | |
| 18 | 6***9 | HOSE AS | |
| 19 | 0***7 | TUBE AS | |
| 20 | 0***9 | HOSE AS | |
| 21 | 0***5 | Screw | |
| 22 | 2***5 | Clamp | |
| 23 | 8***2 | BOOT | |
| 24 | 2***8 | Clamp | |
| 25 | 0***4 | TUBE AS | |
| 26 | 0***8 | TUBE AS | |
| 27 | 2***7 | CLAMP | |
| 28 | 0***1 | SCREW | |
| 29 | 0***8 | SPLIT FLANGE | |
| 30 | 0***5 | TUBE AS | |
| 31 | 0***9 | TUBE AS | |
| 32 | 0***7 | HOSE AS | |
| 33 | 0***3 | SCREW | |
| 34 | 0***0 | TUBE AS | |
| 35 | 0***9 | HOSE AS | |
| 36 | 0***8 | SCREW | |
| 37 | 1***9 | BOOM CYLINDER AS-RH | |
| 38 | 0***5 | HOSE AS | |
| 39 | 1***8 | BOOM CYLINDER AS-LH | |
| 40 | 2***3 | SUPPORT | |
| 41 | 0***9 | PIPE AS | |
| 42 | 0***8 | HOSE AS | |
| 43 | 0***9 | HOSE AS | |
| 44 | 0***2 | CLAMP | |
| 45 | 0***0 | PIPE AS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
