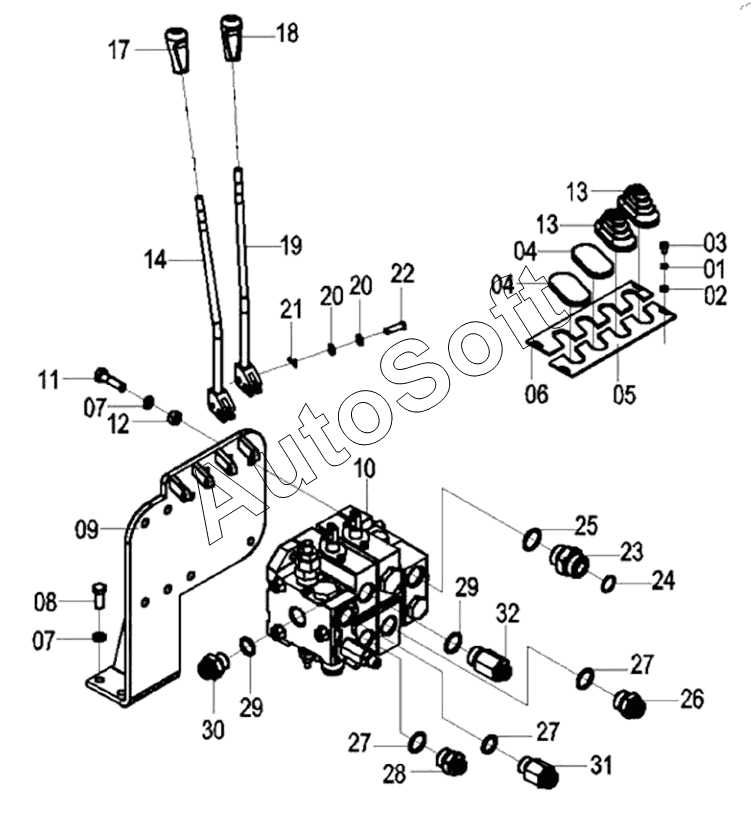

Каталог запасных частей к технике: LiuGong CLG-2040H (2045H, 2050HL, 2040H, 2045H, 2050HL) (2016). CONTROL VALVE AS (DOUBLE VALVE)
17
32
31
30
29
29
28
27
27
27
26
25
24
23
22
21
20
20
19
18
1
14
13
13
12
11
10
10
9
8
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Шайба | |
| 2 | 0***4 | WASHER | |
| 3 | 0***6 | Винт | |
| 4 | 8***3 | DUST COVER | |
| 5 | 1***2 | PLATE | |
| 6 | 1***3 | PLATE | |
| 7 | 0***8 | Шайба | |
| 8 | 0***7 | BOLT | |
| 9 | 0***4 | BRACKET | |
| 10 | 1***3 | CONTROL VALVE | |
| 10 | 1***9 | CONTROL VALVE | |
| 11 | 0***7 | BOLT | |
| 12 | 0***3 | Гайка | |
| 13 | 8***7 | BOOT | |
| 14 | 1***4 | CONTROL LEVER | |
| 17 | 8***4 | HANDLE | |
| 18 | 8***3 | HANDLE | |
| 19 | 1***3 | CONTROL LEVER | |
| 20 | 0***5 | WASHER | |
| 21 | 0***8 | Pin | |
| 22 | 0***9 | PIN | |
| 23 | 0***8 | CONNECTOR | |
| 24 | 1***4 | Кольцо круглого сечения | |
| 25 | 1***5 | Кольцо круглого сечения | |
| 26 | 0***0 | CONNECTOR | |
| 27 | 1***8 | O-RING | |
| 28 | 0***8 | CONNECTOR | |
| 29 | 1***5 | Кольцо круглого сечения | |
| 30 | 0***8 | Пробка | |
| 31 | 0***7 | CONNECTOR | |
| 32 | 0***9 | CONNECTOR |
