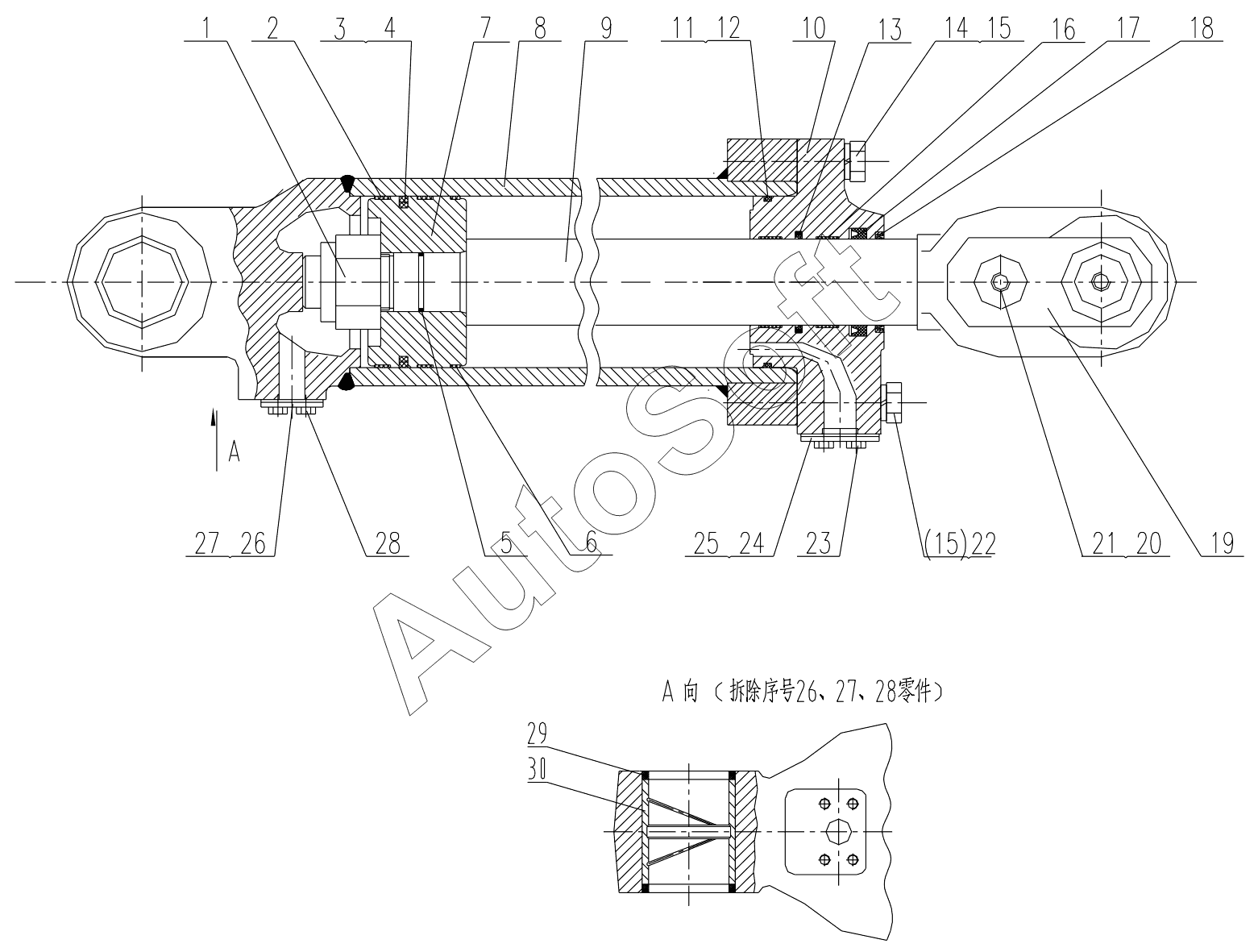

Каталог запасных частей к технике: LiuGong ZL50C. 10C0007 000 BOOM CYLINDER
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Гайка | |
| 2 | 8***0 | SUPPORT RING | |
| 3 | 8***1 | FRICTION RING | |
| 4 | 1***3 | O-RING | |
| 5 | 1***8 | O-RING | |
| 6 | 8***4 | SUPPORT RING | |
| 7 | 5***1 | PISTON | |
| 8 | 1***8 | CYLINDER BODY | |
| 9 | 1***3 | PISTON ROD | |
| 10 | 5***6 | CYLINDER HEAD | |
| 11 | 1***9 | O-RING | |
| 12 | 0***8 | SNAP RING | |
| 13 | 1***2 | Seal | |
| 14 | 0***8 | BOLT | |
| 15 | 0***2 | Шайба | |
| 16 | 8***0 | Support ring | |
| 17 | 1***8 | Y-seal | |
| 18 | 1***4 | RETAINER | |
| 19 | 1***2 | Палец | |
| 20 | 5***0 | Шайба | |
| 21 | 0***6 | Болт | |
| 22 | 0***9 | BOLT | |
| 23 | 0***1 | Болт | |
| 24 | 8***1 | Шайба | |
| 25 | 2***2 | Колпачок | |
| 26 | 8***0 | SHIM | |
| 27 | 1***4 | Cover | |
| 28 | 0***5 | BOLT | |
| 29 | 3***2 | Прокладка | |
| 30 | 5***6 | Болт |
