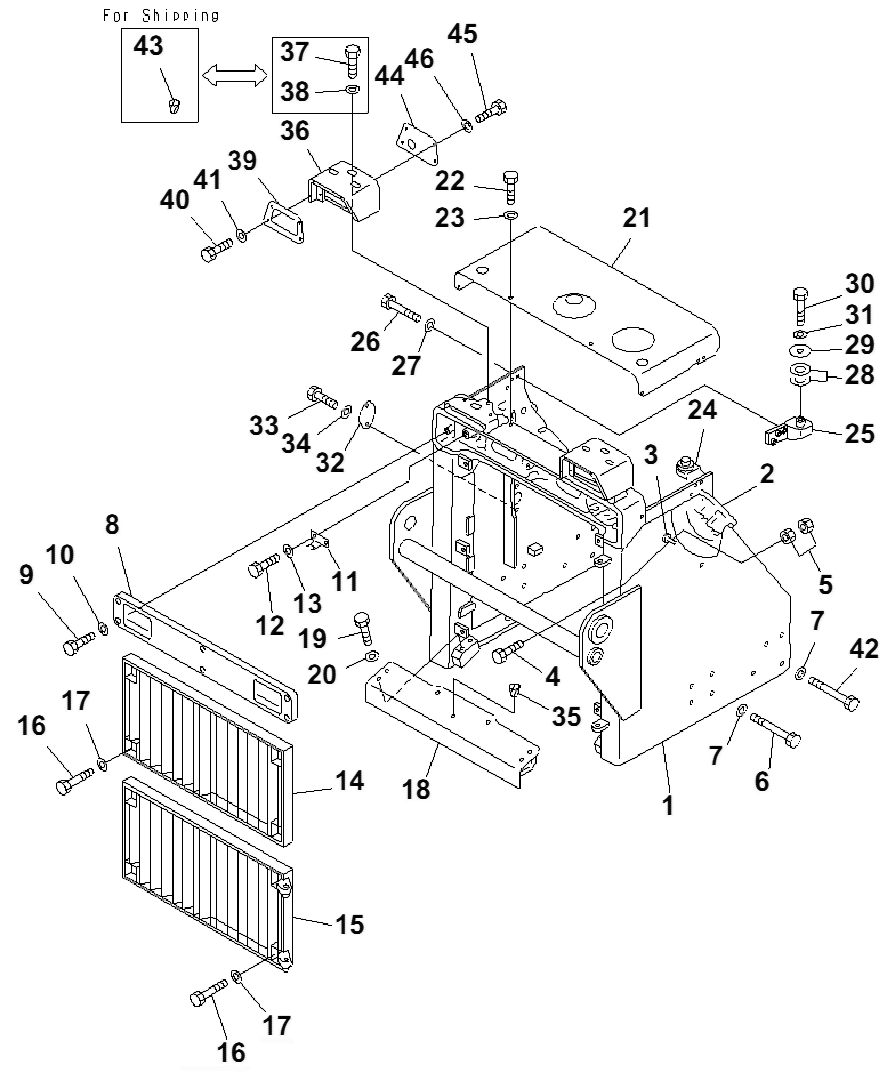

Каталог запасных частей к технике: Komatsu D85A-21B (2010). RADIATOR GUARD (TRIMMING)(36441-)
/95.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | GUARD, RADIATOR | |
| 2 | 1***0 | SUPPORT | |
| 3 | 1***2 | PIN | |
| 4 | 0***5 | BOLT | |
| 5 | 0***6 | NUT | |
| 6 | 0***5 | BOLT | |
| 7 | 0***0 | WASHER | |
| 8 | 1***0 | MARK | |
| 9 | 0***5 | BOLT | |
| 10 | 0***3 | WASHER | |
| 11 | 1***0 | BRACKET | |
| 12 | 0***0 | BOLT | |
| 13 | 0***2 | WASHER | |
| 14 | 1***0 | MASK | |
| 15 | 1***0 | MASK | |
| 16 | 0***5 | BOLT | |
| 17 | 0***5 | WASHER | |
| 18 | 1***0 | SUPPORT | |
| 19 | 0***0 | BOLT | |
| 20 | 0***5 | WASHER | |
| 21 | 1***0 | COVER | |
| 22 | 0***2 | BOLT | |
| 23 | 0***2 | WASHER | |
| 24 | 1***0 | BRACKET, L.H. | |
| 25 | 1***0 | BRACKET, R.H. | |
| 26 | 0***5 | BOLT | |
| 27 | 0***2 | WASHER | |
| 28 | 1***0 | PLATE | |
| 29 | 1***0 | PLATE | |
| 30 | 0***5 | BOLT | |
| 31 | 0***5 | WASHER | |
| 32 | 1***0 | PLATE | |
| 33 | 0***0 | BOLT | |
| 34 | 0***2 | WASHER | |
| 35 | 0***2 | PLUG | |
| 36 | 1***2 | COVER, R.H. | |
| 37 | 0***0 | BOLT | |
| 38 | 0***2 | WASHER | |
| 39 | 1***1 | PLATE | |
| 40 | 1***0 | BOLT | |
| 41 | 2***0 | WASHER | |
| 42 | 0***0 | BOLT | |
| 43 | 0***5 | PLUG | |
| 44 | 1***1 | PLATE | |
| 45 | 1***0 | BOLT | |
| 46 | 2***0 | WASHER |
