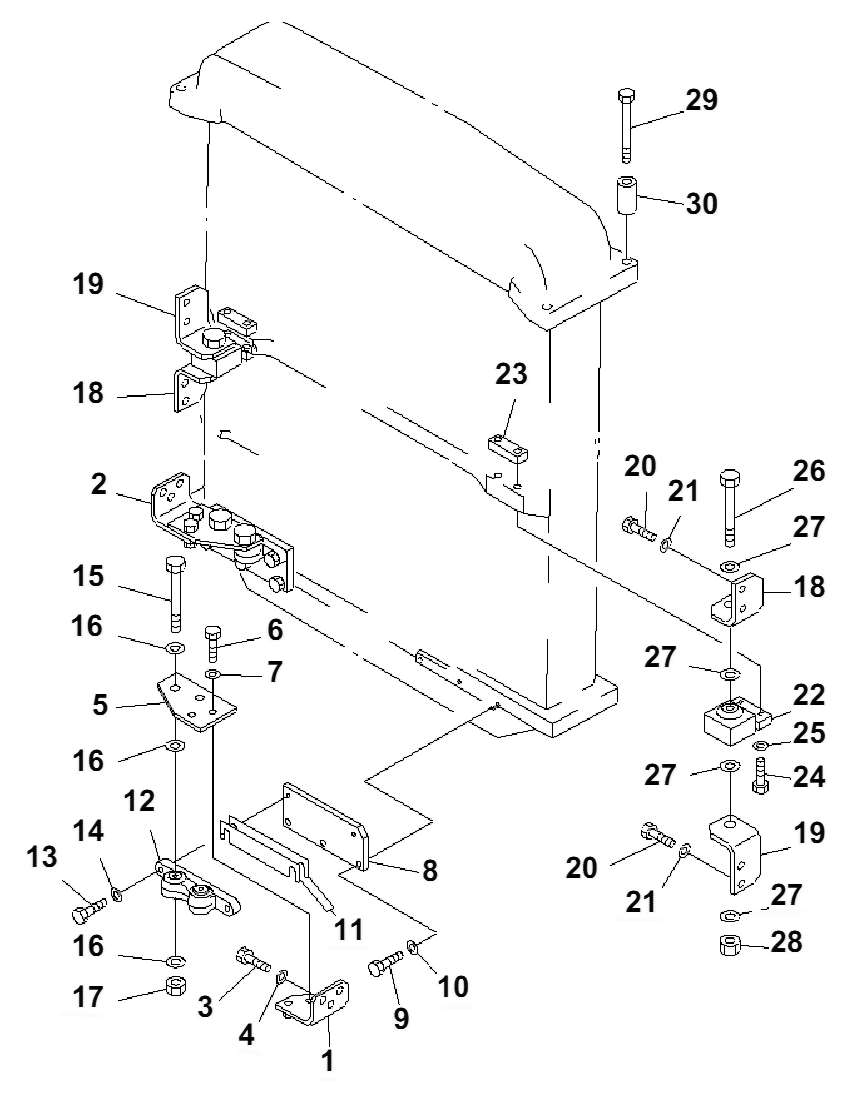

Каталог запасных частей к технике: Komatsu D85A-21B (2010). RADIATOR MOUNTING(35001-)
/9.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | BRACKET, L.H. | |
| 2 | 1***0 | BRACKET, R.H. | |
| 3 | 0***0 | BOLT | |
| 4 | 1***0 | COLLAR | |
| 5 | 1***0 | PLATE | |
| 6 | 0***5 | BOLT | |
| 7 | 1***0 | WASHER | |
| 8 | 1***0 | PLATE | |
| 9 | 0***0 | BOLT | |
| 10 | 0***2 | WASHER | |
| 11 | 1***0 | SHIM | |
| 11 | 1***0 | SHIM | |
| 12 | 1***1 | ISOLATOR ASSY | |
| 13 | 0***5 | BOLT | |
| 14 | 0***2 | WASHER | |
| 15 | 0***5 | BOLT, REAMER | |
| 16 | 0***0 | WASHER | |
| 17 | 0***8 | NUT | |
| 18 | 1***0 | BRACKET | |
| 19 | 1***0 | BRACKET | |
| 20 | 0***0 | BOLT | |
| 21 | 0***2 | WASHER | |
| 22 | 1***0 | ISOLATOR ASSY | |
| 23 | 1***0 | PLATE | |
| 24 | 0***5 | BOLT | |
| 25 | 0***2 | WASHER | |
| 26 | 0***0 | BOLT, REAMER | |
| 27 | 0***0 | WASHER | |
| 28 | 0***8 | NUT | |
| 29 | 0***0 | BOLT | |
| 30 | 1***0 | COLLAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
