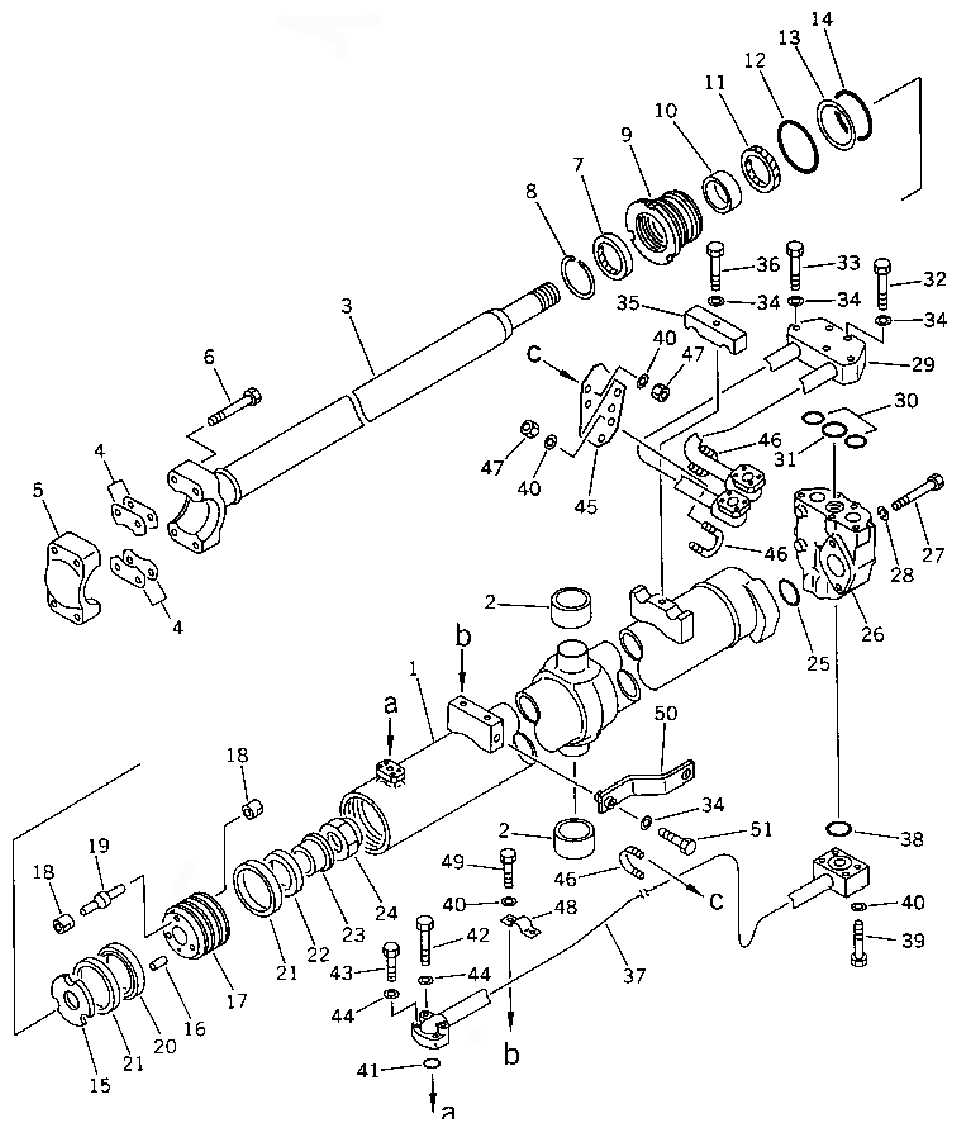

Каталог запасных частей к технике: Komatsu D85A-21B (2010). BLADE LIFT CYLINDER (1/2)(35001-)
/143.gif)
G-1
G-1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
34
34
35
36
37
37
38
39
40
40
40
40
41
42
43
44
44
45
45
46
46
46
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-02010 | 1***0 | LIFT CYLINDER ASSY, BLADE LIFT | |
| 154-63-13330 | 1***0 | PISTON ASSY | |
| 1 | 1***1 | CYLINDER | |
| 10 | 0***0 | BUSHING | |
| 11 | 7***1 | PACKING | |
| 12 | 0***0 | O-RING | |
| 13 | 7***0 | RING, BACK-UP | |
| 14 | 0***5 | O-RING | |
| 15 | 7***0 | RETAINER | |
| 16 | 1***1 | PIN | |
| 17 | P***N | PISTON | |
| 18 | S***T | SEAT, VALVE | |
| 19 | V***E | VALVE | |
| 2 | 1***0 | BUSHING | |
| 20 | 7***0 | RING, PISTON | |
| 21 | 0***2 | RING, WEAR | |
| 22 | 7***0 | SLIDER | |
| 23 | 7***0 | COLLAR | |
| 24 | 0***4 | NUT | |
| 25 | 0***5 | O-RING | |
| 26 | 1***0 | VALVE ASSY | |
| 27 | 0***5 | BOLT | |
| 28 | 0***8 | WASHER, SPRING | |
| 29 | 1***0 | TUBE, L.H. | |
| 29 | 1***0 | TUBE, R.H. | |
| 3 | 1***0 | ROD, PISTON | |
| 30 | 0***8 | O-RING | |
| 31 | 0***5 | O-RING | |
| 32 | 0***0 | BOLT | |
| 33 | 0***0 | BOLT | |
| 34 | 0***2 | WASHER | |
| 35 | 2***0 | CLAMP | |
| 36 | 0***0 | BOLT | |
| 37 | 1***0 | TUBE, L.H. | |
| 37 | 1***0 | TUBE, R.H. | |
| 38 | 0***8 | O-RING | |
| 39 | 0***5 | BOLT | |
| 4 | 7***0 | SHIM | |
| 40 | 0***2 | WASHER | |
| 41 | 0***0 | O-RING | |
| 42 | 0***5 | BOLT | |
| 43 | 0***0 | BOLT | |
| 44 | 0***3 | WASHER | |
| 45 | 1***0 | PLATE, L.H. | |
| 45 | 1***0 | PLATE, R.H. | |
| 46 | 0***8 | CLIP | |
| 47 | 0***1 | NUT | |
| 48 | 0***3 | CLAMP | |
| 49 | 0***0 | BOLT | |
| 5 | 7***0 | CAP | |
| 50 | 1***5 | PLATE | |
| 51 | 0***5 | BOLT | |
| 6 | 0***0 | BOLT | |
| 7 | 1***0 | SEAL, DUST | |
| 8 | 0***4 | RING | |
| 9 | 7***1 | HEAD, CYLINDER | |
| G-1 | 1***0 | CYLINDER GROUP, BLADE LIFT, L.H | |
| G-1 | 1***0 | CYLINDER GROUP, BLADE LIFT, R.H |
